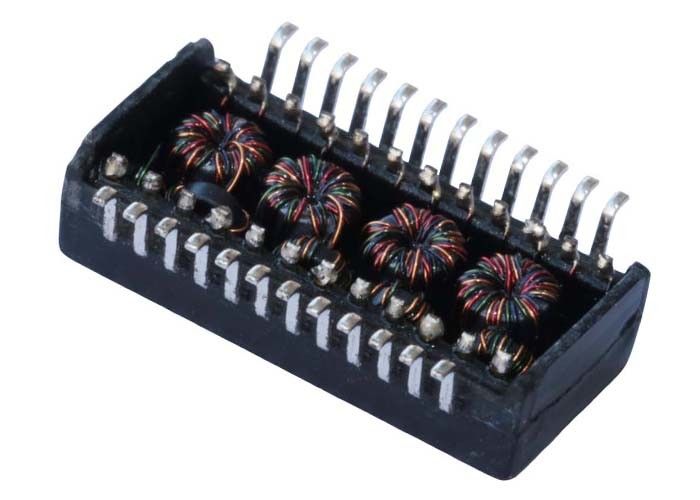

G5009CG SMT Gigabit Ethernet magnetisch kruis met enkele poort LP82440ANL

G5009CG Gigabit Ethernet Magnetic Module Overzicht

G5009CG Ethernet-transformeris een high-performance1000BASE-T Gigabit Ethernet isolatie transformatorHet biedt uitstekende signaalintegriteit, hoge common-mode-ruisonderdrukking en robuuste galvanische isolatie, waardoor het ideaal is voorGigabit Ethernet PHY-ontwerpenin switches, routers, netwerkinterfacekaarten en industriële communicatieapparatuur.

Dit model wordt op grote schaal gebruikt alsgelijkwaardige vervanging voor LP82440ANL, met volledige IEEE 802.3ab-conformiteit en stabiele prestaties in commerciële en industriële temperatuurbereiken.

Belangrijkste kenmerken

✔ Voldoet aanIEEE 802.3ab 1000BASE-Tstandaard

✔1CT:1CT-draaiverhouding, geoptimaliseerd voor Gigabit PHY's

✔ UitstekendInvoegverlies, terugkeerverlies en prestaties van het overspel

✔ hoogIsolatiespanning 1500 Vrmsvoor de systeemveiligheid

✔Oppervlakte bevestiging (SMT)pakket voor geautomatiseerde montage

✔ Grote temperatuur:-40°C tot +85°C

✔ Geschikt voorPoE-compatibele Ethernet-ontwerpen

G5009CG 1000Base-T Magnetic Module specificaties:

LP82440ANL (G5009CG) Transformator tekening

LP82440ANL.pdf

Compatibiliteit & Ontwerp aantekeningen

• Volledig compatibel met mainstreamGigabit PHY'svan Broadcom, Marvell, Realtek, Microchip en vergelijkbare leveranciers
• Geoptimaliseerd voorPCB-trace-routing met korte afstandtussen PHY en magneten
• Aanbevolen om de standaard Ethernet-uitlegrichtlijnen voor EMI en optimalisatie van terugverlies te volgen
• Kan worden gebruikt inontwerpen voor discrete magnetenof met RJ45-connectoren gekoppeld (niet-geïntegreerde MagJack-architecturen)

G5009CG 1000Base-T Magnetics Toepassingen:

• NIC (Network Interface Card): Verbetert de prestaties en stabiliteit van het netwerk.
• HUB:Biedt betrouwbare Ethernet-connectiviteit voor netwerkhubs.
• Schakelaar:Zorgt voor een efficiënte gegevensoverdracht via netwerk-switches.
• Router:Ondersteunt snelle en veilige verbindingen in routers.
• PC-systeemVerbetert de netwerksnelheid en betrouwbaarheid in personal computers.
• Drukker:Mogelijkheden voor netwerprinten met stabiele verbindingen.
• Server:Zorgt voor snelle gegevensoverdracht en communicatie in serveromgevingen.
