Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: JXD2-0015NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.09-$1.85
Verpakking Details: Optionele
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
P/N: |
JXD2-0015NL |
Gegevenssnelheid: |
10/100/1000Base-T |
Primaire Inductantie: |
≥350 μH (bij 100 kHz) |
Isolatie: |
≥2250 V DC |
LED's: |
Links (geel), rechts (groen) |
Pakketbreedte: |
160,00 mm |
Pakketlengte: |
16,82 mm |
Pakkethoogte: |
16,90 mm |
P/N: |
JXD2-0015NL |
Gegevenssnelheid: |
10/100/1000Base-T |
Primaire Inductantie: |
≥350 μH (bij 100 kHz) |
Isolatie: |
≥2250 V DC |
LED's: |
Links (geel), rechts (groen) |
Pakketbreedte: |
160,00 mm |
Pakketlengte: |
16,82 mm |
Pakkethoogte: |
16,90 mm |

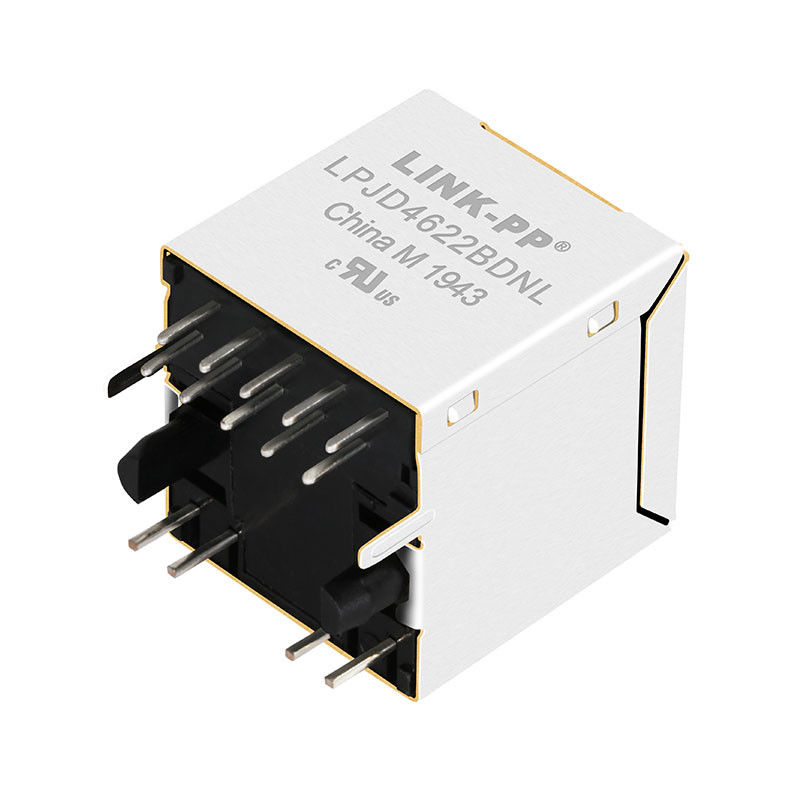

De JXD2-0015NL verticale RJ45-connector (LPJD4622BDNL) is een premium, krachtige netwerkinterface ontworpen voor PCB-toepassingen met beperkte ruimte. Deze 1-poorts (1x1) through-hole (THT)-aansluiting is ontworpen voor robuust netwerken en integreert Gigabit-magnetisme ter ondersteuning van 10/100/1000 Base-T-snelheden met AutoMDIX-mogelijkheden.
De JXD2-0015NL is gebouwd om veeleisende omgevingen te weerstaan en beschikt over een industrieel bedrijfstemperatuurbereik van **-40°C tot +85°C**, superieure 30 micro-inch gouden contactplating en robuuste koperen afscherming. Het is de ideale keuze voor industriële routers, IoT-gateways, embedded moederborden en telecommunicatieapparatuur.
| Categorie | Parameter | Specificatie |
|---|---|---|
| Mechanische en fysieke eigenschappen | Onderdeelnummer | JXD2-0015NL |
| Pakket / Montage | Through-Hole-technologie (THT), toptoegang | |
| Afmetingen (B × L × H) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Behuizingsmateriaal | Thermoplastisch, UL94 V-0 vlamvertragend | |
| Schildmateriaal | Messing met vernikkeling | |
| Contactmateriaal | Fosforbrons | |
| Neem contact op met Plateren | Selectief vergulden, 30 μin Min. | |
| Aantal poorten | 1 × 1 | |
| PoE-beoordeling | Niet-PoE | |
| Elektrische en magnetische kenmerken | Ethernet-standaard | 10/100/1000Base-T, Auto-MDIX |
| Draaiverhouding (@100kHz) | 1:1 ±5% (alle vier paren) | |
| Primaire inductie (OCL) | ≥350 μH bij 100 kHz, 0,1 V, 8 mA DC-voorspanning | |
| DC-weerstand | ≤1,2Ω | |
| Invoegverlies | 1–100 MHz: ≤ -1,0 dB100–125 MHz: ≤ -1,2 dB | |
| Retourverlies | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| Overspraak (1–100 MHz) | ≥ -30dB | |
| Common Mode-verzwakking (1-100 MHz) | ≥ -30dB | |
| Isolatiespanning | 2250 VDC (PHY-zijde naar lijnzijde) | |
| LED-specificaties | Linker LED (J8-zijde) | Geel |
| Golflengte | 590 nm | |
| Voorwaartse spanning | 2,1 V typ. / 2,5 V Max. | |
| Rechter LED (J1-zijde) | Groente | |
| Golflengte | 565 nm | |
| Voorwaartse spanning | 2,2 V typ. / 2,4 V Max. | |
| Testconditie | 20mA voorwaartse stroom | |
| Milieu- en soldeerlimieten | Bedrijfstemperatuur | -40°C tot +85°C |
| Opslagtemperatuur | -40°C tot +85°C | |
| Aanbevolen golfsolderen | 260°C Piek, 10 seconden Max. | |
| Naleving en normen | RoHS-naleving | Ja (RoHS-5) |
| Connector standaard | FCC Part 68-compatibele RJ45-aansluiting | |
| Aanbevolen installatie | Voorgestelde paneeluitsparing | ≥16,35 mm (B) × ≥17,20 mm (H) |
| PCB-indeling | Doorlopende voetafdruk met schildlippen en uitsluitgebied |
Deze verticale RJ45-connector is ideaal voor Ethernet-toepassingen met beperkte ruimte. Typische toepassingen zijn onder meer industriële en consumentennetwerkapparaten zoals minischakelaars, routers, IP-camera's, toegangspunten en ingebedde netwerkmodules. Het ontwerp met topingang vereenvoudigt het geleiden van kabels in krappe behuizingen en robuuste borden, terwijl de geïntegreerde magnetiek en afscherming zorgen voor een hoge signaalkwaliteit en EMI-prestaties. Het biedt een professionele, betrouwbare interface voor Gigabit Ethernet in server-, router- en industriële besturingshardware.
Verticale RJ45-connectoren (RJ45-aansluitingen aan de bovenkant) zijn ontworpen voor PCB-toepassingen waarbij de ruimte beperkt is en de Ethernet-kabel van bovenaf wordt aangesloten. Deze aansluiting met één poort integreert het Ethernet-magnetisme (1:1-transformator) en dubbele LED's voor statusindicatie en ondersteunt IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet)-netwerken. Deze connectoren worden vaak gebruikt in compacte routers, switches, toegangspunten en industriële controllers waar het bordoppervlak beperkt is, maar er wel verticale ruimte beschikbaar is. Het onderstaande voorbeeld toont een typische verticale 8P8C RJ45-connector met invoer aan de bovenzijde.
De JXD2-0015NL is een verticale RJ45-connector met één poort en geïntegreerde magneten, ontworpen voor 10/100/1000Base-T Ethernet-toepassingen. Het wordt vaak gebruikt in routers, switches, industriële controllers, toegangspunten en ingebedde netwerkapparatuur.
Ja. Deze connector ondersteunt1000Base-T Gigabit Etherneten is ook geschikt voor 10/100Base-T achterwaarts compatibele toepassingen.
Ja. De JXD2-0015NL bevat ingebouwde magnetische componenten, die het PCB-ontwerp helpen vereenvoudigen, de signaalintegriteit verbeteren en de Ethernet-isolatievereisten ondersteunen.
Het gebruiktThrough-Hole-technologie (THT)met eenverticale invoer van bovenaforiëntatie, waardoor het een goede keuze is voor compacte ontwerpen waarbij de kabel van boven op de printplaat wordt aangesloten.
Ja. De connector is ontworpen voor10/100/1000Base-T met Auto-MDIX, waardoor de netwerkpoort zich automatisch aanpast voor straight-through- of crossover-kabelverbindingen.
Deze aansluiting is inclusiefdubbele LED's: Agele LED aan de J8-zijdeen eengroene LED aan de J1-zijde. Deze LED's worden doorgaans gebruikt voor indicatie van koppelingen en activiteiten.
Nee. Het product is beoordeeld alsNiet-PoE, dus het is niet bedoeld voor Power over Ethernet-toepassingen.
Het bedrijfstemperatuurbereik is-40°C tot +85°C, waardoor het geschikt is voor industriële en commerciële omgevingen.
Het contactparingsgebied is bedekt met30 micro-inch goud, wat de geleidbaarheid en de langdurige contactbetrouwbaarheid helpt verbeteren.
Ja. Het isRoHS-compatibelen voldoet aan de milieueisen voor loodbeperkte productie.
De connector meet16,00 mm (B) × 16,82 mm (L) × 16,90 mm (H), waardoor hij compact genoeg is voor ruimtebewuste PCB-lay-outs.
Het wordt doorgaans geïnstalleerd op Ethernet-compatibele PCB's waarvoor eenverticale RJ45-poort met geïntegreerde magneten en LED-indicatoren, vooral in netwerk- en industriële apparatuur.
