Huis > Producten > LINK-PP-modjacks > LPJE169AENL Laagprofiel RJ45 Connector Afgeschermd met Groen/Gele LED's

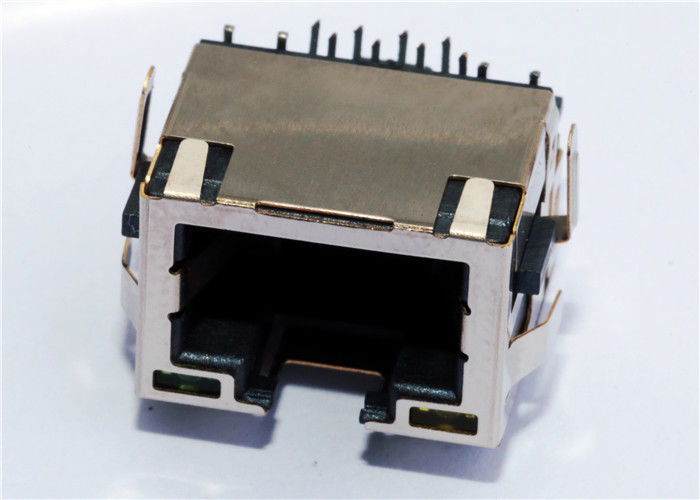

LPJE169AENL Laagprofiel RJ45 Connector Afgeschermd met Groen/Gele LED's

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: LINK-PP

Certificering: UL file E484635; RoHS marking (per drawing)

Modelnummer: LPJE169AENL

Document: LPJE169AENL.pdf

Betaling & het Verschepen Termijnen

Min. bestelaantal: 20 stuks

Prijs: $0.08-$1.09

Verpakking Details: Ladespoel

Levertijd: In voorraadschip binnen 3 dagen

Betalingscondities: TT, NET30/60/90-Dagen

Levering vermogen: 500K-PCS/maand

Krijg Beste Prijs
Markeren:

Onopvallende RJ45-connector

,

Afgeschermde RJ45 Jack met LED's

,

LPJE169AENL

MPN:
LPJE169AENL
Lichaamshoogte:
Laag profiel 11,30 mm
Lichaamsdiepte:
Ultrakort 15,20 mm
Comité Knipsel:
17,30 x 12,30 mm
Werkende levensduur:
Minimaal 750 cycli
Aantal poorten:
1x1
Klikken:
Omlaag
Prestatiecategorie:
Cat 5e
Aantal posities/contacten:
8p8c
Montagetype:
Tht
LED-optie:
Met
EMl tabbladen:
Met
Metalen schild:
Afgeschermd
Oriëntatie:
Rechte hoek (Zijingang)
MPN:
LPJE169AENL
Lichaamshoogte:
Laag profiel 11,30 mm
Lichaamsdiepte:
Ultrakort 15,20 mm
Comité Knipsel:
17,30 x 12,30 mm
Werkende levensduur:
Minimaal 750 cycli
Aantal poorten:
1x1
Klikken:
Omlaag
Prestatiecategorie:
Cat 5e
Aantal posities/contacten:
8p8c
Montagetype:
Tht
LED-optie:
Met
EMl tabbladen:
Met
Metalen schild:
Afgeschermd
Oriëntatie:
Rechte hoek (Zijingang)
LPJE169AENL Laagprofiel RJ45 Connector Afgeschermd met Groen/Gele LED's


LPJE169AENL Low-Profile RJ45 Connector Overzicht


De LINK-PPLPJE169AENLis een ultracompacte, éénpoort (1×1)RJ45-modulaire jack met een laag profiel (THT)Speciaal ontworpen voor elektronische apparaten met beperkte ruimte waar verticale Z-hoogte en borddiepte cruciaal zijn.20 mm, maakt het meer dan 35% van de ruimte aan de voorzijde vrij in vergelijking met standaard 14,5 mm modulaire aansluitingen.


ontworpen als een zuiver mechanische RJ45-connector (zonder interne magneten), met voorzichtige groene en gele status-LEDs,met een hoog geleidingsvermogen van fosfor en bronzen contacten met Gold Flash-bewerking, en een vernikkelde koperen legering schild met multi-punt EMI veerplaten. Volledig gecertificeerd onder UL Dossiernummer E484635 en geschikt voor industriële temperaturen van -40 °C tot +85 °C.


Belangrijkste kenmerken

  • enkelpoort 1 × 1 afgeschermd RJ45-connector
  • Korps met laag profiel: nominale hoogte 11,3 mm
  • Sideside-entry, rechthoekige PCB-configuratie
  • Door-gat montage
  • Links groene en rechts gele LED
  • Werk- en opslagtemperatuur: -40°C tot +85°C
  • Aanbevolen PCB-indeling en afmeting van het paneel opgenomen in de tekening




Specificaties van RJ45 modulaire aansluiting


Fabrikant / onderdeelnummer LINK-PP LPJE169AENL
Verbinding Eenpoort, afgeschermd RJ45
Portconfiguratie 1x1
Montage Zijdelingse ingang / doorgat
Oriëntatie van de sluiting Tab naar beneden, zoals vermeld in de bestaande productinformatie
LED's Links groen / rechts geel
Nominale carrosseriedimensies, L × W × H 15.2 × 16,25 × 11,3 mm
Tolerantie voor de lichaamsbreedte 16.25 ± 0,25 mm
Nominale spanning/stroom 125 V wisselstroom / 1,5 A
Contactweerstand Maximaal 50 mΩ
Isolatieweerstand Minimaal 500 MΩ bij 500 V gelijkstroom
Dielectrische sterkte 1000 V wisselstroom, 50 of 60 Hz, 1 minuut
Bedieningsduur Minimaal 750 cycli
Bedrijfs- / opslagtemperatuur -40°C tot +85°C
Contactplaten Goudflits in het contactgebied
Schild 0.20 mm koperen legering, geplatteerd met nikkel
Huizen Zwarte PBT, UL94V-0
Waalsoldeer Tiptemperatuur 250°C gedurende 5 seconden, per tekening
Tekening LP23021710, Rev. A, 2023-07-18




RJ45-verbindingsdimensies, PCB-uitleg en paneelopening


De LPJE169AENL afmetingen zijn15.2 mm lichaamslengte,16.25 ± 0,25 mm lichaamsbreedteen11.3 mm lichaamshoogteDe aanbevolen opening van het paneel is:17.3 × 12,3 mm.


De voorgestelde PCB-opstelling is weergegeven vanaf deBekijk van bovenafDe volledige tekening wordt gecontroleerd op de positie van de gaten, de toleranties en de uitlijning van het bord op het paneel.


Richtlijnen voor de integratie van mechanische voetafdrukken en panelen (plain textformaat)


1Algemene Buitenaardse Dimensies:
- Lichaamshoogte boven PCB: 11,30 mm (Low-Profile clearance)
- Diepte van het lichaam in PCB: 15,20 mm (ultracompacte longitudinale voetafdruk)
- Breedte over de voorkant van de schild: 16,00 mm (16,25 ± 0,25 mm met schildschermen)
- Soldeerpen Lengte onder PCB: 3,60 mm


2Aanbevolen PCB-gatopstelling (boven)
- Totaal geboorde gaten: 14 gaten
- Signal & LED leidingen: 12 gaten van Ø0,90 mm (pins 1 ¢ 8 signalen, pins 9 ¢ 12 LED's)
- Schildgrondslagen: 2 gaten van Ø1,80 mm (16,00 mm midden-naar-midden pitch)


3Aanbevolen afmeting van de bezel van het paneel:
- Breedte van de afdruk: 17,30 mm
- Hoogte van de afsplitsing: 12,30 mm
- Shell Feature: Uitgerust met bovenste en zijdelingse EMI-veervinger die stevig tegen de opening van het chassis comprimeren om een continue 360 graden afscherming te garanderen.


4. Parameters van de golfsoldering:
- Aanbevolen toppunttemperatuur: maximaal 250°C
- 5 seconden max.


LPJE169AENL low-profile RJ45 connector dimensions and PCB layout




Contact Pinout & Niet-magnetische discrete architectuur


[ FRONT MATING INTERFACE: 8P8C ]Het is de bedoeling dat de Commissie de volgende maatregelen neemt om de bescherming van de consument te waarborgen:
│[Left LED: GRN]              [RIGHT LED: YEL]│
│ Pin9/ Pin10Pinnetje11/ Pin12│
│ │
│ Contact1- Ja.[ Pin 1 op PCB ]│
│ Contact2- Ja.[ Pin 2 op PCB ]│
│ Contact3- Ja.[ Pin 3 op PCB ]│
│ Contact4- Ja.[ Pin 4 op PCB ]│
│ Contact5- Ja.[ Pin 5 op PCB ]│
│ Contact6- Ja.[ Pin 6 op PCB ]│
│ Contact7- Ja.[ Pin 7 op PCB ]│
│ Contact8- Ja.[ Pin 8 op PCB ]│
│ │
│- Ik heb het gedaan.│
Het is de bedoeling dat de Commissie de volgende maatregelen neemt om de bescherming van de consument te waarborgen:


Ingenieursontwerpoverwegingen voor LPJE169AENL:


De in punt 1 bedoelde onderdelen zijn bedoeld voor de toepassing van de onderstaande voorwaarden:Deze connector bevatgeen interne transformator spoelen of verstikkingenHet routert Ethernet-signalen rechtstreeks van de 8P8C-contacten naar de PCB-soldeers.met een vermogen van niet meer dan 10 W(zoals externe 10/100- of 1000BASE-T-discrete LAN-transformatoren) of seriële buscommunicatie met lage snelheid (RS-485 / RS-232 via RJ45).


12-pin hoge dichtheid voetafdruk:

  • Pins 1 ¢8:8P8C-signaalcontacten in twee versnipperde rijen (1,02 mm pitch) voor een laag dwarsgesprek.
  • Pins 9 ̊10:Dedicatieve linkergroene LED-anode en katode.
  • Pins 11 ¢12:Dedicated Right Yellow LED anode en katode.

EMI Shield Grounding Tabs:De bovenste en zijdelingse buitenste veervingers zorgen voor een continue aarding met een lage impedantie tegen de uitsnijding van het chassis, waardoor het niet-geïsoleerde signaalpad beschermd wordt tegen externe ESD- en RF-interferenties.




Waarom LINK-PP Low-Profile RJ45 Jack kiezen


  • ✔ Direct 1: 1 Low-Profile Alternatief voor Amphenol, Molex & Stewart
  • ✔ Vinnige 2­4 weken Productietijden versus industrie 8­16 weken
  • ✔ Volledige UL-erkenning (bestand: E484635) & ISO9001/ISO14001 certificering
  • ✔ Strikt geautomatiseerd stempelen, goudplateren en 100% elektrisch screenen
  • ✔ Responsive Engineering Support: Gratis CAD-modellen en R&D-monsters binnen 24 uur




Vaak gestelde vragen


V1: Wat maakt LINK-PP LPJE169AENL uniek in vergelijking met standaard RJ45 modulaire aansluitingen?


De LPJE169AENL beschikt over een laag profiel zithoogte van slechts 11,30 mm en een ultra-korte diepte van 15,20 mm, vergeleken met standaard jacken die 13,5 mm tot 16,5 mm hoog en 21 mm diep staan.Deze compacte geometrie maakt de installatie in ultradunne behuizingen mogelijk, zoals 1U rackmount blade systemen, low-profile medische tabletten, en dunne industriële pc's.


V2: Bevat LPJE169AENL interne netwerkmagneten (transformatoren)?


De LPJE169AENL is een zuiver mechanische RJ45 modulaire aansluiting (niet-magnetisch).of voor industriële seriecommunicatiebussen (zoals RS-485, CAN-bus of eigen telemetrie via RJ45-kabel).


V3: Wat is het werktemperatuurbereik van LPJE169AENL?


De LPJE169AENL is geschikt voor een uitgebreid industriële temperatuurbereik van -40°C tot +85°C.en onvoorwaardelijke fabrieksautomatiseringsomgevingen.
