Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJ4013EDNL
Document: LPJ4013EDNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnr: |
LPJ4013EDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnr: |
LPJ4013EDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

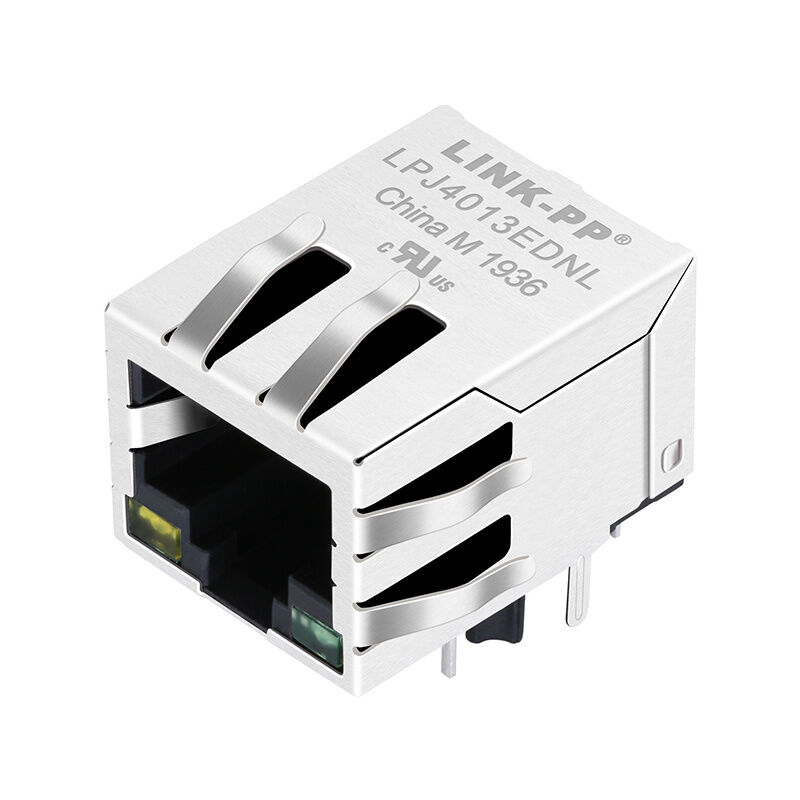

LPJ4013EDNL RJ45 connector met geïntegreerde magneten, 10/100Base-T, LED-indicatoren, EMI-bescherming en -40 °C tot 85 °C bereik. Ideaal voor industriële Ethernet.
| Parameter | Waarde |
|---|---|
| Aantal havens | 1x1 |
| Versnelling | 10Base-T / 100Base-TX |
| PoE-ondersteuning | Niet-PoE |
| Montage-type | Doorgat (THT) |
| Tipe sluiter | Op de grond. |
| LED-optie | Geel / Groen |
| EMI-bescherming | Ja (Spring Finger + Tabs) |
| Werktemperatuur | -40°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Draait verhouding | 1CT:1CT ± 5% |
| OCL | ≥ 350μH @100KHz, 0,1V, 8mA DC Bias |
| Invoegingsverlies | ≤ -1,2 dB (1100 MHz) |
| Terugkeerverlies | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| Cross Talk | ≥ -30 dB (1100 MHz) |
| Verwerping in de gemeenschappelijke modus (CMR) | ≥ -30 dB (1100 MHz) |
| Isolatie (PHY tot lijn) | 1500 vrms |
DeLPJ4013EDNL RJ45 magnetische aansluitingis een high-performance10/100Base-T Ethernet-connectorontworpen voor stabiele signaaloverdracht, EMI-onderdrukking en langdurige betrouwbaarheid in veeleisende omgevingen.
Metgeïntegreerde magneten,Dual-LED-indicatoren, enverbeterde EMI-bescherming (vorming van de veervinger)Deze connector is ideaal voor ingenieurs en OEMs dieindustriële Ethernet-apparaten, IoT-systemen, routers en ingebedde netwerkapparatuur.
1. 10/100Base-T compatibiliteit
Ondersteunt Fast Ethernet applicaties met stabiele gegevensoverdracht.
2Geïntegreerde magnetische apparatuur (MagJack Design)
Vermindert de PCB-complexiteit en verbetert de signaalintegriteit.
3. Dubbele LED-indicatoren (geel/groen)
Het maakt een duidelijke statusbewaking mogelijk voor verbinding en activiteit.
4Verbeterde EMI-bescherming met veervinger
Minimaliseert elektromagnetische interferentie voor betrouwbare werking.
5. Grote werktemperatuur (-40°C tot +85°C)
Geschikt voor harde industriële omgevingen.
6.Through-Hole (THT) montage
Zorgt voor een sterke mechanische stabiliteit voor lange levenscyclustoepassingen.
7. Vergrendelingsconfiguratie
Beveiligde kabelbehoud in compacte ontwerpen.
Geïntegreerde magneten elimineren de noodzaak van externe transformatoren, waardoor de complexiteit van de lay-out en de BOM-kosten worden verminderd.
Zorgvuldig ontworpen magneten zorgenlaag insetsverlies, sterk rendementverlies en uitstekende EMI-prestaties.
Een breed temperatuurbereik en een robuuste THT-bevestiging maken het ideaal voorMissiekritische omgevingen.
Dede verwarming van de veervinger;biedt een betere aarding en EMI-onderdrukking in vergelijking met standaard RJ45-connectoren.
