Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJ4013EDNL
Document: LPJ4013EDNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnr: |
LPJ4013EDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnr: |
LPJ4013EDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

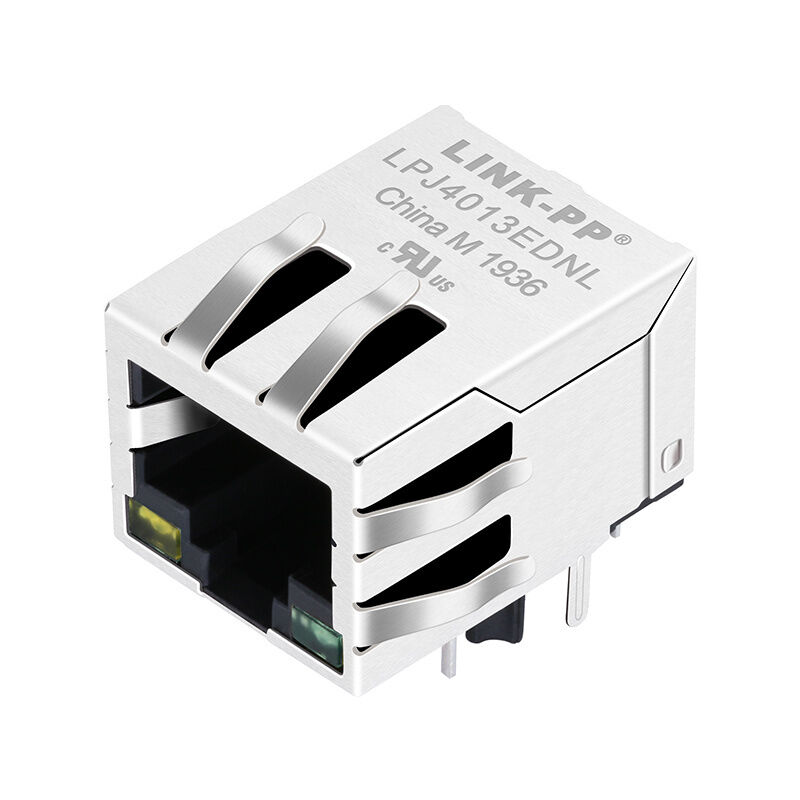

LPJ4013EDNL RJ45 connector met geïntegreerde magnetics, 10/100Base-T, LED-indicatoren, EMI-afscherming en een bereik van -40°C tot 85°C. Ideaal voor industriële Ethernet.
| Parameter | Waarde |
|---|---|
| Aantal Poorten | 1×1 |
| Snelheid | 10Base-T / 100Base-TX |
| PoE-ondersteuning | Niet-PoE |
| Montagetype | Through-Hole (THT) |
| Sluitingstype | Omlaag |
| LED-optie | Geel / Groen |
| EMI-afscherming | Ja (Veerlip + Tabs) |
| Bedrijfstemperatuur | -40°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Turns Ratio | 1CT:1CT ±5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| Insertion Loss | ≤ -1.2 dB (1–100 MHz) |
| Return Loss | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Cross Talk | ≥ -30 dB (1–100 MHz) |
| Common Mode Rejection (CMR) | ≥ -30 dB (1–100 MHz) |
| Isolatie (PHY naar Lijn) | 1500 Vrms |
De LPJ4013EDNL RJ45 magnetische connector is een hoogwaardige 10/100Base-T Ethernet connector ontworpen voor stabiele signaaloverdracht, EMI-onderdrukking en langdurige betrouwbaarheid in veeleisende omgevingen.
Met geïntegreerde magnetics, dubbele LED-indicatoren en verbeterde EMI-afscherming (veerlipontwerp), is deze connector ideaal voor ingenieurs en OEM's die industriële Ethernet-apparaten, IoT-systemen, routers en ingebedde netwerkapparatuur.
1. 10/100Base-T Compatibiliteit
Ondersteunt Fast Ethernet-toepassingen met stabiele gegevensoverdracht.
2. Geïntegreerde Magnetics (MagJack Ontwerp)
Vermindert PCB-complexiteit en verbetert signaalintegriteit.
3. Dubbele LED-indicatoren (Geel/Groen)
Maakt duidelijke statusbewaking voor link en activiteit mogelijk.
4. Verbeterde EMI-afscherming met Veerlip
Minimaliseert elektromagnetische interferentie voor betrouwbare werking.
5. Breed Bedrijfstemperatuurbereik (-40°C tot +85°C)
Geschikt voor zware industriële omgevingen.
6. Through-Hole (THT) Montage
Zorgt voor sterke mechanische stabiliteit voor toepassingen met een lange levensduur.
7. Latch Down Configuratie
Veilige kabelretentie in compacte ontwerpen.
Geïntegreerde magnetics elimineren de noodzaak voor externe transformatoren, waardoor de lay-outcomplexiteit en BOM-kosten worden verminderd.
Zorgvuldig ontworpen magnetics zorgen voor lage insertion loss, sterke return loss en uitstekende EMI-prestaties.
Breed temperatuurbereik en robuuste THT-montage maken het ideaal voor missiekritieke omgevingen.
De veerlip afschermingsstructuur biedt verbeterde aarding en EMI-onderdrukking in vergelijking met standaard RJ45-connectoren.
