Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: 30F-51NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$2.2 can be negotiable
Verpakking Details: T&R
Levertijd: 1-2 WEKEN
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 5KK/maand
Aantal haven: |
Eenvoudige haven |
Pakket: |
SMD |
Pin nr.: |
24 pinnen |
Reeks: |
Transformator met een enkele poort |
Monsters: |
gratis aanbod |
Dossier: |
PDF/3D/ISG/Stp/Step/gegevensblad |
Aantal haven: |
Eenvoudige haven |
Pakket: |
SMD |
Pin nr.: |
24 pinnen |
Reeks: |
Transformator met een enkele poort |
Monsters: |
gratis aanbod |
Dossier: |
PDF/3D/ISG/Stp/Step/gegevensblad |
|

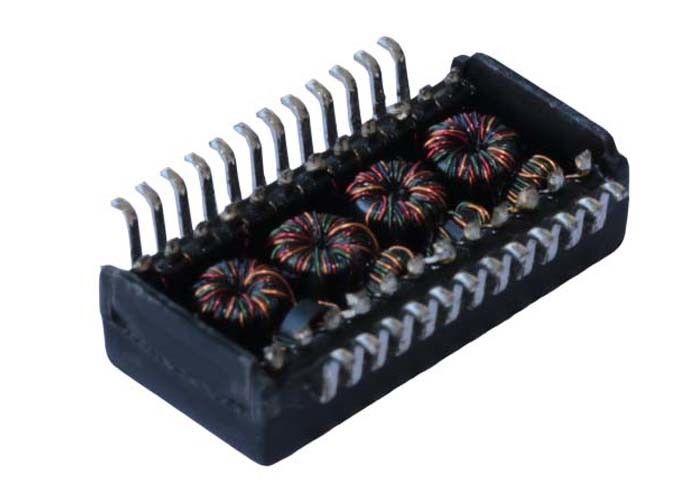

LINK-PP-deelnummer |
LP82440ANL |
|
Versnelling |
1000 BASE-T |
|
Aantal havens |
EENvoudig |
|
Toepassing |
LAN Ethernet |
|
Pakket |
SMD |
|
PIN-code |
24 |
|
Temperatuur |
-40 tot + 85 |
|
Verpakkingshoogte (mm) |
4.00 |
|
Pakketlengte (mm) |
15.1 |
|
Breedte van de verpakking (mm) |
10.0 |
Vermelding:
1. Ontworpen voor Gigabit Transceivers
2. IEEE 802.3af / ANSI X3.263 Conforme prestaties
3. 350 mA Stroomcapaciteit
4De maximale terugstroomtemperatuur is 250°C, 5 sec.
5. Magneten, ontworpen voor Gigabit PHY gebruikt in de achtergrond
6. Voor het RoHS-gedeelte het achtervoegsel NL toevoegen
6. UL-certificering: dossiernummer E484635
Elektrische specificaties @25°C
1. Draait verhouding: 1CT:1CT ±5%
2. OCL: 350uH min @ 100KHz, 100mV, 8mADC Bias
3Invoegingsverlies:
1-100MHz: -1,0dB MAX
4. Terugkeerverlies ((dB MIN @ 100Ω):
1-30MHz: -18
40MHz: -14.4
50 MHz: -13.1
60-80 MHz: -12
100 MHz: -10
5. Kruisgeluid (dB MIN):
30 MHz: -45
60 MHz: -40
100 MHz: -35
6. DCMR: (dB MIN):
30MHz: -43
60 MHz: -35
100 MHz: -30
7. Hipot: 1500Vrms MIN
8-40°C tot +85°C
