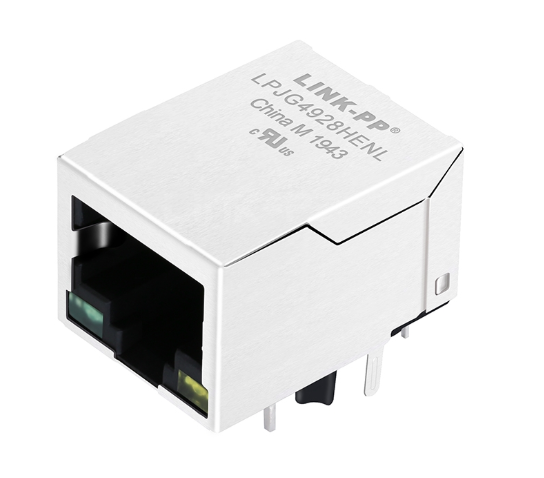

LPJG4928HENL 1000 Base-T PoE+ RJ45-connector met LED 1x1 poort

LPJG4928HENL is een single-port 1000 Base-T RJ45 connector met geïntegreerde magnetische voor PoE + toepassingen.

Belangrijkste kenmerken vanLPJG4928HENLPoE+ RJ45

1. Gigabit Performance: Ondersteunt 10/100/1000 Base-T Ethernet-snelheden voor toepassingen met een hoge bandbreedte.
2. Geavanceerde PoE+-capaciteit:IEEE 802.3at-conform, met maximaal 720mA @ 57VDC continue stroom op PSE-pins.
3. Industriële betrouwbaarheid: werkt foutloos bij extreme temperaturen van -40°C tot +85°C.
4. Geïntegreerd ontwerp: ingebouwde magneten (1CT:1CT-draaiverhouding) verminderen de PCB-voetafdruk en vereenvoudigen de routing.
5. Visuele statusindicatoren:Geïntegreerde linker (groen) en rechter (geel) LED's voor een gemakkelijke monitoring van de netwerkstatus.
6. Robuuste constructie:* EMI-schild van roestvrij staal en PBT-behuizing met UL94V-0-classificatie zorgen voor duurzaamheid en veiligheid.

Specificaties vanLPJG4928HENL RJ45 connector met LED

1Algemene productspecificaties

2. Elektrische specificaties (@25°C)

3Materialen en milieuspecificaties

1. Werktemperatuur:-40°C tot +85°C.
2. Housingmateriaal:Thermoplastische PBT + 30% glasvezel (UL94V-0)
3. Contactmateriaal:Fosforbrons (C5210R-EH), dikte 0,35 mm
4. Contactplating:Minimaal 6 μ" goud over het paringsgebied
5. Pinnemateriaal:Messing (C2680R-H), dikte 0,35 mm
6. Wave Soldering Temperature:** 265°C MAX gedurende 5 seconden

LPJG4928HENL 1000 Base-T RJ45 connector data sheet

Voor de bepaling van de afmetingen van de afmetingen van de afmetingen van het licht

De LPJG4928HENL bevatDual-LED-indicatorenom intuïtieve visuele statusbewaking te ondersteunen.

Linke LED

• Kleur:Groen
• Piekgolflengte:565 nm
• Voorste spanning:1.8 ∼2.6V @ 20mA
• Omgekeerde stroom:10 μA max @ 5V

Rechter LED

• Kleur:Geel
• Piekgolflengte:585 nm
• Voorste spanning:1.8 ∼2.6V @ 20mA
• Omgekeerde stroom:10 μA max @ 5V

Deze LED's helpen bij het bieden van link-, activiteit- of statuszichtbaarheid in Ethernet-apparatuurontwerpen.

Toepassingen van PoE Magjack

De LPJG4928HENL is met precisie ontworpen voor telecommunicatie, netwerkhardware en industriële communicatieapparatuur, waaronder:

• SOHO-apparatuur:ADSL-modems, routers en gateways.
• Ondernemingsnetwerken:Netwerkschakelaars, hubs en PoE injectoren.
• Geïntegreerde systemen:LAN-on-Motherboard (LOM) ontwerpen.
• Industriële IoT:Slim gebouwcontrollers en PoE+-aangedreven IP-camera's/toegangspunten.

Waarom kiezen voor LINK-PP RJ45-connectoren?

LINK-PP is een betrouwbare wereldwijde fabrikant van netwerkcomponenten, die uitstekende prestaties, een stabiel aanbod en een uitzonderlijke waarde levert.LINK-PP RJ45-connectoren zijn ontworpen voor betrouwbare Ethernet-connectiviteit in netwerkenMet geïntegreerde magneten, stabiele elektrische prestaties en duurzame constructie helpen ze het PCB-ontwerp te vereenvoudigen en tegelijkertijd de betrouwbaarheid van het netwerk op lange termijn te waarborgen.

Belangrijkste voordelen van LINK-PP RJ45

1. Ruimtebesparende geïntegreerde magneten: ingebouwde transformatoren vereenvoudigen uw BOM, besparen kritische PCB-ruimte en verbeteren de prestaties van EMI/crosstalk aanzienlijk.
2. Uitgebreid bereik:Van standaard 10/100M tot hogesnelheid 10G Base-T, met volledige ondersteuning voor PoE, PoE+ en PoE++(tot 90 W) toepassingen.
3. Naadloze drop-in vervangingen: Precieze pin-to-pin alternatieven voor grote legacy merken (Pulse, Halo, Wurth, enz.), waarmee u tekorten in de toeleveringsketen kunt overwinnen zonder PCB-herontwerpen.
4. Gecertificeerde betrouwbaarheid: Gebouwd met hoogwaardige materialen (goudgeplatte contacten, roestvrijstalen schilden) en ondersteund door UL-, RoHS- en REACH-certificeringen.
5. Factory-Direct Value: Als originele fabrikant bieden wij concurrerende prijzen, geautomatiseerde kwaliteitscontrole en snelle levertijden.
6. Expert PHY Compatibility: Gratis FAE-ondersteuning om ervoor te zorgen dat onze RJ45's perfect aansluiten bij uw gekozen PHY-chips (Realtek, Broadcom, TI, Marvell, enz.).
