Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: Vt-1189SD
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificatie: |
VT-1189SD |
Ethernet: |
10/100/1000Mbps |
Montage: |
SMD |
Toepassing: |
POE |
Temperatuur: |
-40°C tot +85°C |
Aantal havens: |
Alleenstaande |
Specificatie: |
VT-1189SD |
Ethernet: |
10/100/1000Mbps |
Montage: |
SMD |
Toepassing: |
POE |
Temperatuur: |
-40°C tot +85°C |
Aantal havens: |
Alleenstaande |

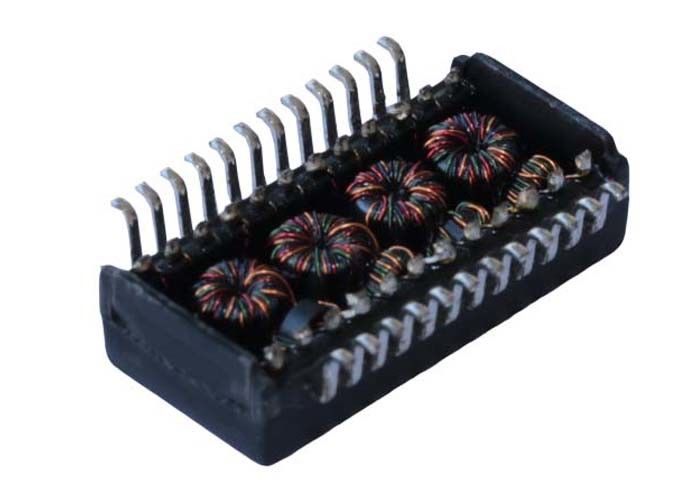

1. Single Port LAN Transformer
2.Low Profile POE Lan Magnetics
3. 10/100/1000basis-t transformator
4. SMD, 24 pinnen
5.Design voor oppervlakte bevestiging voor gemakkelijke montage en integratie in compacte apparaten
6. Configuratie met één poort voor efficiënte netwerkintegratie
7.Ondersteuning van bestanden: PDF/3D/ISG/Stp/Step/gegevensbladAlsjeblieft.Contact met ons opnemen
|
LINK-PP-deelnummer |
LP82440ANL |
|
X Nummer van meerdere onderdelen |
VT-1189SD |
|
Versnelling |
1000 BASE-T |
|
Aantal havens |
Alleenstaande |
|
Toepassing |
LAN Ethernet |
|
Pakket |
SMD |
|
PIN-nummer: |
24 |
|
Werktemperatuurbereik |
-40 tot +85°C |
|
Verpakkingshoogte (mm) |
4.01 |
|
Pakketlengte (mm) |
15.10 |
|
Breedte van de verpakking (mm) |
10.00 |
Elektrische specificaties ((25)
|
1. Draait verhouding ((TX/RX) |
Pri: Se=1CT: 1CT±5% |
|
2. Inductaantie (OCL) |
350uH Min, 100KHz, 0,1V, 8mA DC Blas: |
|
3. Invoegingsverlies |
1-100MHz: -1.0dB Max |
|
4. Terugkeerverlies |
1-30MHz: -16 dB Min. 40 MHz: -14,4 dB Min. 50 MHz: -13,1 dB Min. 60-80MHz: -12 dB Min |
|
5- Overhoor. |
30 MHz: -45 dB Min. 60 MHz: -40 dB Min. 100 MHz: -35 dB Min. |
|
6. Differentieel tot Common Mode Rejection |
30 MHz: -45 dB Min. 60 MHz: -40 dB Min. 100 MHz: -35 dB Min. |
|
7Isolatie-spanning |
1500 Vrms Min. |
|
8. Bedrijftemperatuur |
-40°C tot +85°C |
