Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP5004NLE
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Specificaties: |
LP5004NLE |
Ethernet: |
1000 basis-t |
Montage: |
smd |
MAATREGEL: |
17.70x15.80x6.60mm |
monsters: |
gratis |
temperatuur: |
0℃ aan +70℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specificaties: |
LP5004NLE |
Ethernet: |
1000 basis-t |
Montage: |
smd |
MAATREGEL: |
17.70x15.80x6.60mm |
monsters: |
gratis |
temperatuur: |
0℃ aan +70℃ |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Gedetailleerde Informatie:

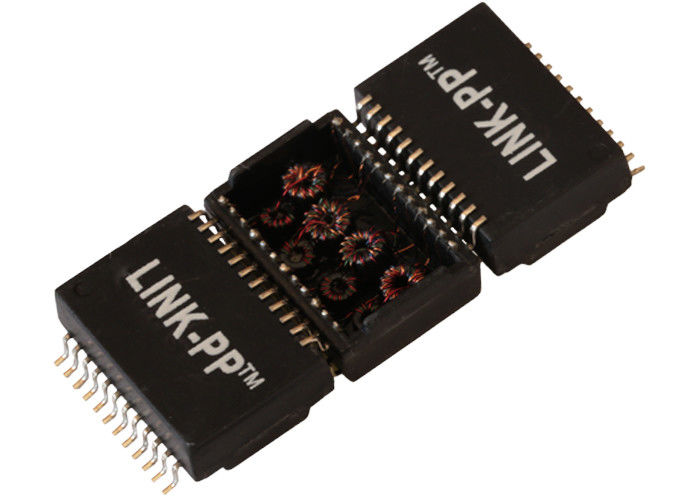

| Transformator 1 van LP5004NLE Gigabit Magnetics de Steun van de Havenoppervlakte | |
| Verbinding-pp Artikelnummer | LP5004NLE |
| Snelheid | 1000base-t |
| Aantal Havens | KIES uit |
| Toepassing - LAN | ETHERNET (niet PoE) |
| Pakket | SMD |
| Temperatuur | 0℃ AAN +70℃ |
| AutomDX | JA |
| Commentaar | ZELFDE ZOALS DE VERSIE VAN NL |
| Configuratie RX | T, C, S |
| Configuratie TX | T, C, S |
| Bouw | OPEN KADER |
| Kernen per Haven | 8 |
| Pakkethoogte (Duim) | 0,260 |
| Pakkethoogte (mm) | 6.60 |
| Pakketlengte (Duim) | 0,697 |
| Pakketlengte (mm) | 17.7 |
| Pakketbreedte (Duim) | 0,496 |
| Pakketbreedte (mm) | 12.6 |
| Draaienverhouding RX | 1CT: 1CT |
| Draaienverhouding TX | 1CT: 1CT |
Waarom ons kies
Wereldleiderleverancier van Geïntegreerde RJ45-Schakelaar en Afzonderlijke Magnetische Transformatoren
Professionele Certificatie
•ISO-9001:2008
•UL certificatie
•Bereik Cetitifaction
•RoHSnaleving
•Actief Milieubeleid
100% waarborgkwaliteit
•Vervaardigd onder Strikte Controles.
•100% getest (niet alleen Geteste Partij)
•Verbinding-pp is OEM van TE (Tyco) 9 Jaar
•Succesvolle Klant: Texas Instruments Samsung Cisco Siemens en Intel…
•Verbinding-pp is de Aangewezen Leverancier van Ti (Texas Instruments)
•Kwaliteitswaarborg: 6 jaar
Concurrerende Prijs en de Dienst
•Concurrerendere Prijs dan de Halo en Amphenol van Impulstyco
•Levertijd: 2-3 weken na Orden
•De vrije Steekproeven zijn Beschikbaar
•Verstrek Nieuw Ontwerp voor Klantenvereisten
•90% van het Verschepen Kosten door DHL UPS DEDEX of TNT
Verbinding-pp Collectief Beleid
•Het collectieve Doel is het Hoogste Niveau van Klantentevredenheid Te bereiken
Door Voortdurende verbeteringen in Kwaliteit, Levering en de Dienst
• Verbinding-pp is Geëngageerd aan en verwacht Kwaliteitsprestaties van Elke Werknemer
• De bedrijfnorm is Producten en de Diensten Zonder gebreken
| Testbeschrijving | SPECIFICATIE | 1 | 2 | 3 | TEST FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (Test door TH2818) | 350uH min | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Draaiverhouding (Test door TH2818) | 1CT∶1CT | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | - | ||
| Toevoegingsverlies (Test door HP8712ET) | -1.0dB MAXIMUM | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| Terugkeerverlies (Test door HP8712ET) | -18dB min | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40MHz | ||
| -16dB min | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50MHz | |||
| -12dB min | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60-80MHz | |||
| -10dB min | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100MHz | |||
| Overspraak (Test door HP8712ET) | -45dB min | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30MHz | ||||||||
| -40dB min | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60MHz | |||||||||
| -35dB min | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100MHz | |||||||||
| DCMR (Test door HP8712ET) | -43dB min | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30MHz | ||
| -37dB min | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60MHz | |||
| -33dB min | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100MHz | |||
| Hipot (Test door WB2670A) | 1500Vrms | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | O.K. | PRI AAN SECONDE | ||
