Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO

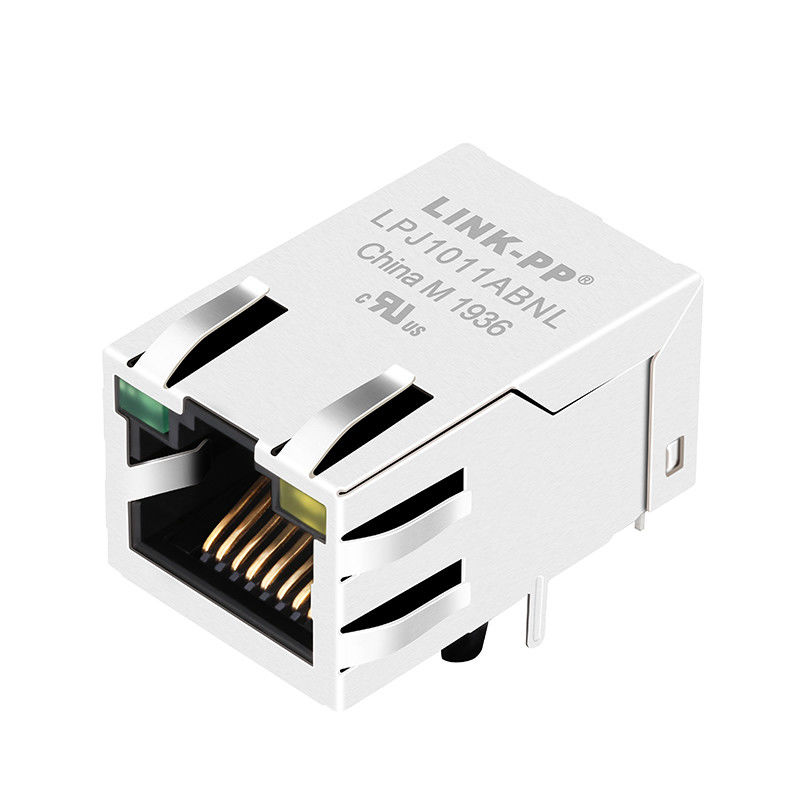

Modelnummer: LMJ2058811001CNL (LPJ1011ABNL)
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: Dienblad, Band & Spoel
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000K/month
Soorten: |
RJ45 geïntegreerde magnetische connector (ICM) |
Sluitingspinout lay-out: |
8P8C |
Vergrendelingssysteem: |
Hoogste sluiting |
Versnelling: |
10/100 basis-tx-baseer |
Elektrosteun: |
THT |
Toepassing: |
HUB, PC-kaart, Switch, Router, PC-hoofdbord |
Soorten: |
RJ45 geïntegreerde magnetische connector (ICM) |
Sluitingspinout lay-out: |
8P8C |
Vergrendelingssysteem: |
Hoogste sluiting |
Versnelling: |
10/100 basis-tx-baseer |
Elektrosteun: |
THT |
Toepassing: |
HUB, PC-kaart, Switch, Router, PC-hoofdbord |
| Overzicht |
RJ45-aansluiting met geïntegreerde 10/100 Base-T-magneten |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC VIR 60 SECONDEN PINS (P7, P6, P8) TO (J3, J6) = 1500VAC VAN 60 SECONDEN |
| Verlies van de invoeging | -1,0 dB MAX @1,0MHzNaar65 MHz |
| Terugkeerverliezen | -20 dBMin.@ 1MHz tot 10MHz -16dB MIN @10MHz tot 30MHz -12 dBMin.@30MHzNaar60 MHz -10dB MIN @0MHzNaar100 MHz |
| KROOSS-TALK | -40dB MIN @1MHzNaar30 MHz -35 dBMin.@30MHzNaar60 MHz -30dB MIN @60MHzNaar100 MHz |
| Verwerping van de gemeenschappelijke procedure | -30 dBMin.@ 1MHz tot 50MHz -20 dBMin.@50MHz tot 150MHz |
| Capacitor | 1000pF ± 25% 2KV |
| Verzet | 750 HMS ± 20% |
| Weerstand van de spoel | 1.80HMS MAX, 0.250HMS MIN |
| Links LED-kleur | Groen |
| Rechtse LED-kleur | Geel |
| Werktemperatuur | 0-70°C |
Verken LINK-PP RJ45 met Magnetics serie ontworpen om te voldoen aan de hoogste industriestandaarden.3 specificaties en 350uH Minimum OCL met 8mA Bias CurrentVertrouw op LINK-PP RJ45-connectoren voor uitmuntendheid in elektrische prestaties, EMI-onderdrukking, temperatuurbestendigheid en premium materiaalcompositie.
High-Performance LMJ2058811001CNL (LPJ1011ABNL) zorgt voor maximale EMI-onderdrukking voor een optimale signaalintegriteit.
De geïntegreerde magnetische connector heeft een sterke temperatuuradaptabiliteit en betrouwbaarheid onder verschillende omgevingsomstandigheden.het werktemperatuurbereik is 0°C tot +70°C.
Specificatie van het primaire materiaal:
1. Schild: Gemaakt van hoogwaardig messing van 0,2 mm dik. LMJ2058811001CNL Single Port RJ45 Connector is voorzien van nikkelplating voor verbeterde duurzaamheid en geleidbaarheid.
2. Behuizing: De behuizing is gemaakt van PBT (polybutyleentereftalaat) met 30% glasvezel en voldoet aan de UL94V-0 vlamvertragende normen.
3. Contact: de contacten zijn gemaakt van 0,35 mm dik fosforbronzen en zijn selectief verguld om een superieure elektrische prestatie en corrosiebestendigheid te garanderen.
