Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: Xrjd-s-21-8-5
Document: LPJE106-3AWNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/60K
Prijs: $0.11-$14
Verpakking Details: DIENBLAD
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 180K/Month
Onderdeelnummer: |
XRJD-S-21-8-8-5 |
Haven: |
2x1 Vrouw |
Magnetics: |
zonder |
LED: |
GROEN / GROEN |
Montage: |
Zijingingang (rechte hoek) |
Kruis: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Onderdeelnummer: |
XRJD-S-21-8-8-5 |
Haven: |
2x1 Vrouw |
Magnetics: |
zonder |
LED: |
GROEN / GROEN |
Montage: |
Zijingingang (rechte hoek) |
Kruis: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

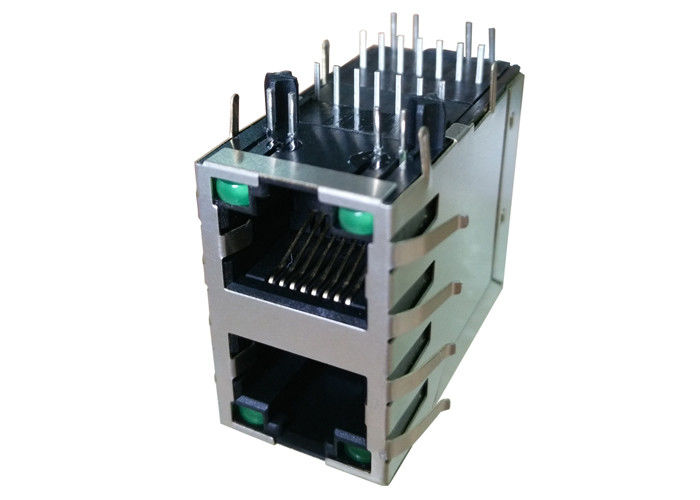

XRJD-S-21-8-8-5 gestapelde 2x1 RJ45 connector zonder geïntegreerde magneten.
DeXRJD-S-21-8-8-5 gestapelde RJ45-aansluiting zonder magnetenvoldoet aan:IEEE 802.3ab-normen, die een betrouwbare Gigabit-netwerkprestatie garandeert.2x1 gestapelde poortconfiguratie, deze connector maakt het mogelijkhoogdichte PCB-opstellingenmet behoud van uitstekende elektrische en mechanische prestaties.
In tegenstelling tot de geïntegreerde magnetische RJ45 aansluitingen, dit model stelt ingenieurs in staat omoptimaliseren van de PHY-opstelling, EMI-controle en signaalintegrititeitHet gebruik van externe magnetische circuits maakt het ideaal voorindustriële netwerken, telecomapparatuur en ingebedde systemen.
| Parameter | Specificatie |
|---|---|
| Standaardspanning | 125 V wisselstroom |
| Huidige rating | 1.5A |
| Contactweerstand | ≤ 30 mΩ |
| Isolatieweerstand | ≥ 500 MΩ (500 V gelijkstroom) |
| Dielectrische sterkte | 1000V wisselstroom (50/60Hz, 1 min) |
| Parameter | Specificatie |
|---|---|
| Huismateriaal | PBT UL94V-0 |
| Contactmateriaal | Fosforbronzen (C51000) |
| Contactplating | Goud flitsen boven nikkel |
| Schildmateriaal | met een breedte van niet meer dan 50 mm |
| Koppelkracht | ≤ 2,2 kgf |
| Behoudsterkte | ≥ 3,0 kgf |
| Duurzaamheid | ≥ 750 cycli |
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | -40°C tot +85°C |
| Bergingstemperatuur | -40°C tot +85°C |
| Vochtigheid | < 70% RH |
| Loden | Waalsoldeer 250°C / 5 sec |
| Certificering | UL (dossiernummer E484635), RoHS-conform |
Het gebruik van externe magneten maakt het mogelijk:
| Kenmerken | Zonder magneten | Met magneten |
|---|---|---|
| Flexibiliteit van het ontwerp | Hoog | Beperkt |
| PCB-ruimte | Flexibel | Meer compact |
| EMI-controle | Externe afstemming | Ingebouwd |
| Kosten | Onderstaande | Hoger |
| Toepassing | Douane-systemen | Plug-and-play ontwerpen |
