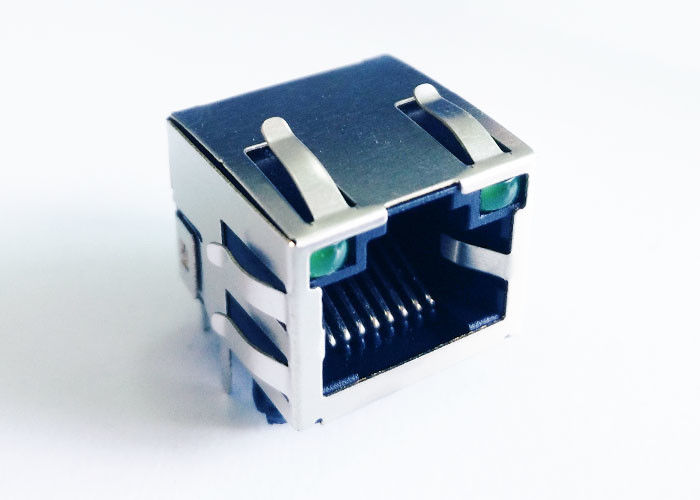

6116173-4 RJ45-connector met enkele poort en afgeschermde LED voor Cat 5

Belangrijkste kenmerken van 6116173-4 RJ45-connector

• Enkele poort 1x1 RJ45-aansluitingmet 8P8C standaardconfiguratie
• Afgeschermde Cat 5-connectorvoor verbeterde EMI-onderdrukking
• Geïntegreerde LED's
• Rechtsonder: Groen
• Linksonder: Geel
• Rechthoekige printplaatmontagevoor compacte apparaatindelingen
• Doorlopende soldeeraansluitingvoor betrouwbare mechanische retentie
• Omgekeerde Latch-Up-oriëntatiegeschikt voor gespecialiseerde behuizingsontwerpen
• Vergulde fosforbronzen contactenvoor verbeterde geleiding
• Schild van koperlegering met vertind laagjevoor robuuste aarding
• OndersteuntAarding van printplaten en panelen
• Werkt vanaf-40°C tot +85°C
• UL 94V-0 thermoplastische behuizing voor hoge temperaturen

Gegevensblad 6116173-4 RJ45-connector:

Technische specificaties 6116173-4 RJ45 met LED:

Toepassingen van 6116173-4 RJ45-aansluiting met enkele poort:

1. Industriële Ethernet-apparatuur

Het afgeschermde ontwerp en de robuuste soldeerbevestiging maken deze connector geschikt voor industriële communicatiesystemen die worden blootgesteld aan elektrische ruis en trillingen.

Typisch industrieel gebruik

• PLC-controllers
• Industriële poorten
• Fabrieksautomatiseringssystemen
• Machine-netwerkinterfaces

2. Netwerk- en telecomhardware

De geïntegreerde LED's en Cat 5-compatibiliteit ondersteunen stabiele Ethernet-connectiviteit in netwerkapparaten.

Algemene netwerktoepassingen

• Ethernet-schakelaars
• Routers
• Servers
• Modems
• Telecom-basisstations

3. Ingebouwde en consumentenelektronica

De compacte rechthoekige structuur is ook ideaal voor embedded PCB-ontwerpen en slimme elektronische apparaten.

Ingebouwde apparaattoepassingen

• Slimme thuishubs
• IoT-controllers
• Beveiligingssystemen
• Settopboxen
• POS-terminals

Mechanische ontwerpvoordelen:

1. Omgekeerde vergrendelingsstructuur

De omgekeerde vergrendelingsoriëntatie biedt flexibiliteit voor gespecialiseerde behuizingsindelingen waarbij standaard neerklapbare RJ45-connectoren niet geschikt zijn.

2. Rechthoekig ontwerp met doorgaand gat

Deze structuur:

• Bespaart verticale PCB-ruimte
• Verbetert de mechanische stabiliteit
• Ondersteunt geautomatiseerde golfsoldeerprocessen
• Verbetert de duurzaamheid bij herhaalde kabelinvoercycli

Veelgestelde vragen over de modulaire RJ45-aansluiting 6116173-4:

1. Waarvoor wordt de 6116173-4 RJ45-connector gebruikt?

De 6116173-4 wordt gebruikt voor Ethernet-communicatie-interfaces in industriële netwerken, routers, switches, IoT-apparaten, telecomapparatuur en ingebedde PCB-toepassingen die afgeschermde Cat 5-connectiviteit vereisen.

2. Is de 6116173-4-connector afgeschermd?

Ja. De connector is voorzien van een volledig afgeschermde behuizing van koperlegering met vertining om EMI te verminderen en de signaalintegriteit in luidruchtige elektrische omgevingen te verbeteren.

3. Welk type PCB-montage gebruikt deze RJ45-aansluiting?

De connector maakt gebruik van een soldeermontagestructuur met een rechte hoek, die een sterke mechanische retentie en stabiele PCB-integratie biedt.

4. Wat zijn de LED-kleuren op de connector?

De geïntegreerde LED's zijn:

• Rechtsonder: Groen
• Linksonder: Geel

Deze indicatoren worden vaak gebruikt voor het monitoren van de link- en activiteitsstatus.

5. Welk bedrijfstemperatuurbereik ondersteunt de connector?

De 6116173-4 RJ45-connector ondersteunt een industrieel bedrijfstemperatuurbereik van-40°C tot +85°C.

6. Zijn CAD-tekeningen en datasheets beschikbaar?

Ja. STEP-modellen, PCB-voetafdrukbestanden, datasheets en technische ondersteuning zijn op aanvraag beschikbaar.
