Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: RM5-1SSA9V1F
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/60K
Prijs: $0.11-$24
Verpakking Details: DIENBLAD
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 180K/Month
onderdeelnummer: |
RM5-1SSA9V1F |
massa productie: |
LPJG47542A47NL |
Type connector: |
RJ45 |
Toepassingen: |
10/100/1000 basis-T |
Opzettend Type: |
Door Gat |
Afscherming: |
Beschermd, EMI Vinger |
onderdeelnummer: |
RM5-1SSA9V1F |
massa productie: |
LPJG47542A47NL |
Type connector: |
RJ45 |
Toepassingen: |
10/100/1000 basis-T |
Opzettend Type: |
Door Gat |
Afscherming: |
Beschermd, EMI Vinger |

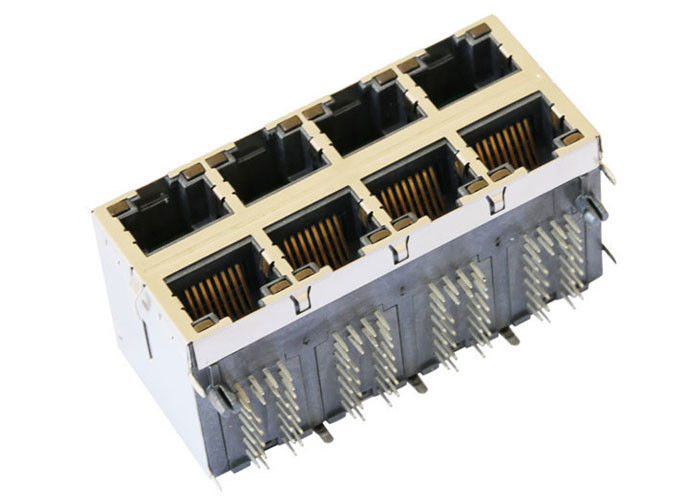

Het ontwerpen van Model: RM5-1SSA9V1F
1 ontworpen voor de kaarttoepassing van de netwerkinterface.
2 ontworpen om IEEE802.3u-aan vereiste te voldoen.
3 beschikbaar in alle draaiverhoudingen die door LAN ICmanufactures worden gebruikt.
4 eenvoudigste magnetische component androute op PCB te plaatsen.
5 behoudt het minimaliseren van PCB-ruimte.
6 massaproduktiemodel: LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Magnetics Rj45
9 Rj45 geïntegreerde magnetics
10 facultatieve leiden, Facultatieve EMI-Vinger
Verbinding-pp Artikelnummer | LPJG47542A47NL |
Het ontwerpen van Model | RM5-1SSA9V1F |
Toepassing-Lan | ETHERNET |
Contact het Koppelen Gebiedsplateren | GOUDEN 6u“/15u“/30u“ |
Kernen per Haven | 12 |
LEIDENE Optie | GEEL, GROENE GREEN/YELLOW, |
Klink | LUSJE UP/DOWN |
Aantal Havens | 2X4 |
PCB zetten Hoek op | ZIJingang |
Pakkethoogte (mm) | 25.79 |
Pakketlengte (mm) | 59.18 |
Pakketbreedte (mm) | 28.35 |
Schildemi Lusjes | MET |
Snelheid | 10/100/1000 basis-t |
Temperatuur | 0 AAN 70℃ |
Draaienverhouding RX | 1CT: 1CT |
Draaienverhouding TX | 1CT: 1CT |
Beschrijving
1. Producttype Eigenschappen:
1) Producttype = Schakelaar
2) Hefboomtype = RJ45
3) Profiel = Norm
4) De Opzettende Richtlijn van PCB = Zijingang (Rechte hoek)
2. Mechanische Gehechtheid:
1) Jack Configuration = 2 x 4
3. Elektrokenmerken:
1) Beschermd = ja
4. Beëindiging Verwante Eigenschappen:
1) EMI Vinger - Bodem = zonder
2) Beëindigingsmethode = Soldeersel
5. Lichaam Verwante Eigenschappen:
1) Havenconfiguratie = Multi
2) EMI Vingers - Bovenkant en Kanten = met zonder
3) Klinkrichtlijn = Norm - Klink neer
4) PCB-Staartlengte
6. Contact Verwante Eigenschappen:
1) Voorgeladen = ja
2) Het Type van contactbeëindiging = door Gat
7. Huisvestende Verwante Eigenschappen:
1) Schakelaarstijl = Hefboom
8. De industrienormen:
1) RoHS/ELV Naleving = volgzame RoHS, volgzaam ELV
2) Het loodvrije Soldeersel verwerkt = Golfsoldeersel geschikt aan 240°C,
Golfsoldeersel geschikt aan 260°C, Golfsoldeersel geschikt aan 265°C
Facultatief terugvloeiing-soldeert;
3) RoHS/ELV was de Nalevingsgeschiedenis = altijd volgzame RoHS
9. Identificatie die merken:
1) Linker LEIDENE Kleur (Positie #1) = Groen/Geel - 250 ohmweerstand
2) Juiste LEIDENE Kleur (Positie #2) = Groen, Geel - 250 ohmweerstand
10. Voorwaarden voor Gebruik:
1) Is = Gedrukte Kringsraad van toepassing
2) Milieuvoorwaarden = Bureau/Gebouw
3) Werkende Temperatuur (°C) = 0 - 70
11.Hipot:
1500Vrms min
Toepassingen voor Eindgebruiker
Ontworpen om toepassingen, zoals ADSL-modems, LAN-op-Motherboard te steunen. Voorzien van een netwerk en communicatie materiaal zoals HUB, PC-kaart, Schakelaar, Router, PC Mainboard, SDH, PDH, IP Telefoon, xDSL-modem, Call centreoplossingen, Complexe vastgestelde hoogste vakjes, VOIP-gatewaysopstelling, het Protocol van de Grensgateway, snelle ethernetschakelaar…
Concurrentievoordeel
Lan van 1x4 rj-45 Haven
18 van de productiejaar ervaring,
2600 personeelsleden,
100% test
Flexibele levertijd
Hoofdklant
Ontwerp voor Ti, Intel, Samsung, Bot, Jabil, Flextronics, Cipres, Freescale, EKF .......
EMS-Toepassing
Ingebouwde Flexibele PCB-Assemblage; Stijf-flexibele PCB-Assemblage; Micro-electronische, Tikspaander; Micro-electronisch, Spaander aan boord; Optoelectronic Assemblage; Rf/Draadloze Assemblage; Door Gatenassemblage; De oppervlakte zet Assemblage op; Systeemassemblage; De gedrukte Assemblage van de Kringsraad
