Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: HY911130AE
Document: LPJG0806FBNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.05-$1.28
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4500K-PCS/Month
Aantal poorten: |
1x1 poort |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000 basis-T |
LED-kleur: |
Groen / Geel |
Temperatuur van het soldeerpunt van de golf: |
Maximum 260°C |
Temperatuurtijd van de spits van de golfsoldeer: |
Maximaal 5 sec |
Onderdeelnummer: |
HY911130AE |
Montagestijl: |
Doorgaand gat (THT), rechte hoek |
Aantal poorten: |
1x1 poort |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000 basis-T |
LED-kleur: |
Groen / Geel |
Temperatuur van het soldeerpunt van de golf: |
Maximum 260°C |
Temperatuurtijd van de spits van de golfsoldeer: |
Maximaal 5 sec |
Onderdeelnummer: |
HY911130AE |
Montagestijl: |
Doorgaand gat (THT), rechte hoek |

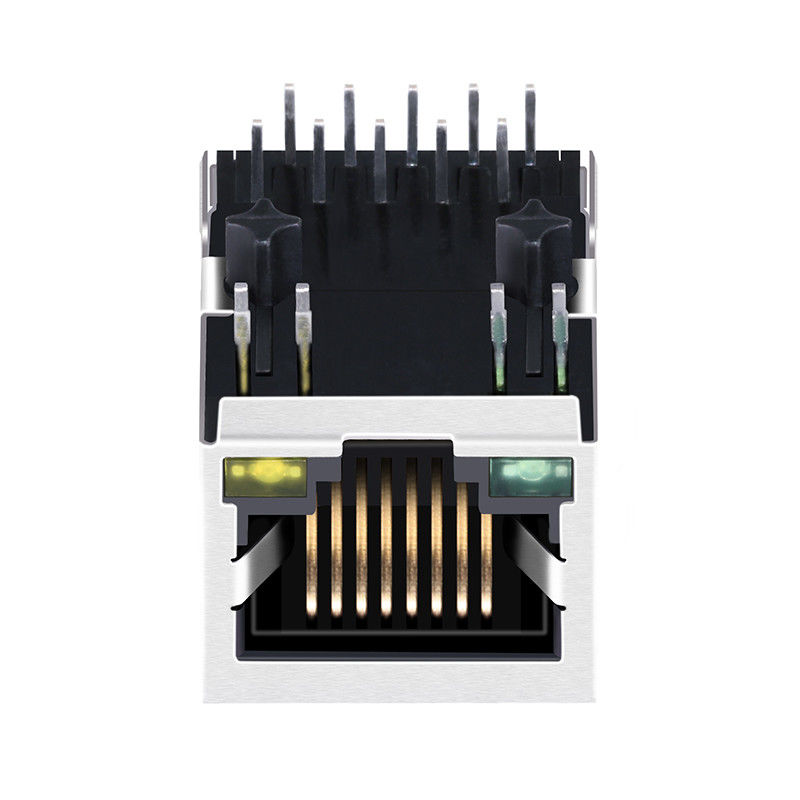

De HY911130AE is een premium Gigabit RJ45 Magnetic Jack die is ontworpen om robuuste, hogesnelheidsnetwerkconnectiviteit te bieden voor moderne communicatieapparatuur.Deze single-port 1x1 MagJack integreert Ethernet magnetics in de RJ45 connector, waardoor de PCB-ruimte wordt verminderd en het ontwerp van de netwerkinterfaces wordt vereenvoudigd.
Deze RJ45-connector ondersteunt 10/100/1000Base-T Ethernet-toepassingen en beschikt over geïntegreerde transformatormodules, groene/gele LED-indicatoren en een tab-down-side-entry PCB-montageontwerp.Geschikt voor Ethernet-switches, routers, industriële controllers, netwerkinterfacekaarten en ingebedde communicatieapparaten.
| Parameter | Specificatie |
|---|---|
| Productsoort | RJ45 magnetische aansluiting |
| LINK-PP-deelnummer | LPJG0806FBNL |
| Compatibel model | HY911130AE |
| Type aansluiting | RJ45-aansluiting met geïntegreerde magneten |
| Portconfiguratie | Een enkele poort 1x1 |
| Ethernet-snelheid | 10/100/1000 basis-T |
| Aantal posities | 10P8C |
| Montage-type | Door het gat |
| PCB-montage stijl | Rechterhoek / zijdelingse toegang |
| LED-indicator | Groen / Geel |
| Bescherming | Zonder EMI Shield Tabs |
| Sluitpositie | Tab naar beneden |
| Temperatuurbereik | 0°C tot +70°C |
| PCB-materiaal | FR4 |
| Contactplating | Goud 6"/15"/30" |
| Ratio RX/TX van draaibanden | 1CT:1CT |
| PoE-ondersteuning | Niet-PoE |
| Toepassing | Ethernet LAN |
| Artikel 1 | Waarde |
|---|---|
| Porttype | 1x1 RJ45 |
| Oriëntatie | Rechte hoek |
| Montage | PCB door gaten |
| Lange | 21.30 mm |
| Breedte | 15.90 mm |
| Hoogte | 13.40 mm |
| LED-kleur | Groen / Geel |
1. Draaiverhouding ((± 2%)
1CT:1CT
3. HIPOT:1500 Vrms MIN
4Verlies van invoeging:
-1,0dB MAX @ 1,0MHz tot 65MHz
5- Terugkeerverlies:
-20dB MIN @ 1MHz tot 10MHz
-16dB MIN @ 10MHz tot 30MHz
-12dB MIN @ 30MHz tot 60MHz
-10dB MIN @ 60MHz TO 100MHz
6- Ik heb het over een man.
-40dB MIN @ 1MHz tot 30MHz
-35dB MIN @ 30MHz tot 60MHz
-30dB MIN @ 60MHz TO 100MHz
7. Verwerping van een gemeenschappelijke procedure:
-30 dB MIN @1MHz tot 50MHz
-20dB MIN @50MHz tot 150MHz
8Operatietemperatuur: 0°C-70°C.
De HY911130AE RJ45 Magnetic Jack is zeer veelzijdig.
- Gigabit Ethernet-switches en -routers
- Servermoederborden en netwerkinterfacekaarten (NIC)
- Industriële pc's (IPC's) en automatiseringscontrollers
- Smart Home Gateways en IoT Hubs
- Set-top-boxen en slimme tv's
Op zoek naar eenHY911130AE compatibel1000Base-T RJ45-connectormet LED?
Contact opnemen met LINK-PP voor:
Krijg je offerte.en datasheet vandaag.
