Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: L22h002-l
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt: |
L22h002-l |
Poort: |
1 |
Interface: |
5G basis-T |
Spelden: |
24 |
Alternatief: |
L22H002-L=>LPxxxNL |
MAATREGEL: |
L13.60xB15.00xH6.25 (mm) |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Punt: |
L22h002-l |
Poort: |
1 |
Interface: |
5G basis-T |
Spelden: |
24 |
Alternatief: |
L22H002-L=>LPxxxNL |
MAATREGEL: |
L13.60xB15.00xH6.25 (mm) |
Archividisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
SPECIFICATIE:
1 ontworpen voor Ethernet 5G basis-T, volledige Enige haventoepassingen.
2 steunen 4 paren van categorie 6 of grotere kabel.
3 kabelinterface voor isolatie en lage gemeenschappelijke wijzeemissies.
4 ontworpen om IEEE 802,3 met 720mA evenwichtige stroom te ontmoeten.
5 naleving van de Vrije vereisten van RoHS&Halogen.
6 het werken en Opslagtemperatuur
Werkende Temperatuur: 0°C aan +70°C
Opslagtemperatuur: -25°C aan +105°C
7 vochtigheidsvertrouwelijkheidsniveau (MSL): 2a
Toepassing:
1 frame grabbers
2 computerterminals
3 computermotherboards
4 (Industriële) werkbanken en Werkstations
Artikelnummer | L22h002-l |
Draaienverhouding (Np: NS) | 1:1; 1:1 |
Hoogte (mm) | 6.25 |
Lengte (mm) | 13.60 |
Breedte (mm) | 15.00 |
Volgzaam BEREIK | Ja |
De EU Volgzame RoHS | Ja |

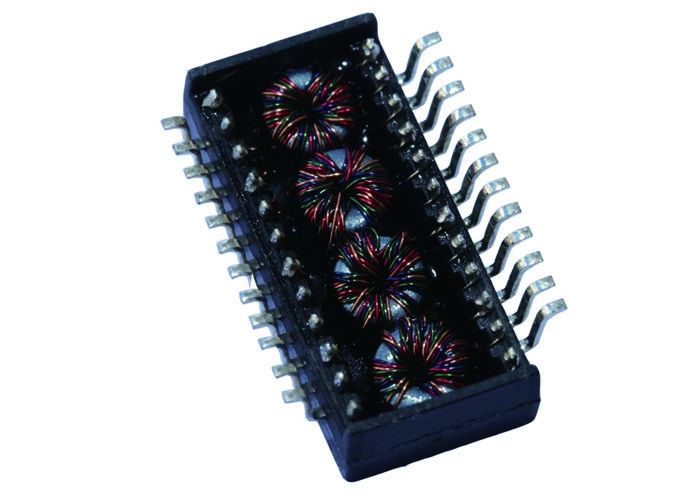

Transformatortype | DATACOM TRANSFORMATOR |
Opzettende Eigenschap | SMD |
Toepassing | ALGEMEEN DOEL |
1.Electrical specificaties @25℃
Type: Impedantie van de saldo de lage pas 100Ω
2.Insertion verlies
1-50MHZ -0,5 Maximum dB
50-125MHZ -1,0 Maximum dB
125-300MHZ -2,0 Maximum dB
3.Return verlies
1-50MHz -20 dB Minload 100Ω
van 50-200MHz -20+8*log (Freq MHz/50MHz) dB Min lading 100Ω
van 200-300MHz -15+30*log (Freq MHz/200MHz) dB Min lading 100Ω
4.Reflected cm aan Diff-Omzetting (ref)
1MHZ -30 dB Min
50MHZ -30 dB Min
100MHZ -27 dB Min
200MHZ -24 dB Min
300MHZ -22 dB Min
5.CM aan DM-Omzetting (ref)
1-50MHZ -35 dB Min
125MHZ -30 dB Min
200MHZ -27 dB Min
300MHZ -24 dB Min
6.Reflected Diff aan cm-Omzetting (ref)
1-10MHZ -48 dB Min
10-300MHZ -48+19*log (Freq MHz/10MHz) dB Min
7.CM aan cm-Vermindering (ref)
1-200MHZ -25 dB Min
200-300MHZ -20 dB Min
8.Cross bespreking (ref)
1-125MHZ -30 dB Min
125-200MHZ -25 dB Min
200-300MHZ -25 dB Min
9.Inductance
@ 100KHz, 0.1V, 8mA gelijkstroom BIAS 160uHMin
10.HiPot test
@ 1500 Vrms
11.Turns verhouding
@ 1:1±5%
