Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJE601XDNL
Document: LPJE601XDNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.2-$0.85
Verpakking Details: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Levertijd: 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Prestatiecategorie: |
Cat 5e |
Aantal posities/contacten: |
8p8c |
Montagetype: |
Tht |
LED-optie: |
zonder |
EMl tabbladen: |
zonder |
Metalen schild: |
Afgeschermd |
Oriëntatie: |
Verticaal (Hoogste Ingang) |
P.N: |
LPJE601XDNL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Prestatiecategorie: |
Cat 5e |
Aantal posities/contacten: |
8p8c |
Montagetype: |
Tht |
LED-optie: |
zonder |
EMl tabbladen: |
zonder |
Metalen schild: |
Afgeschermd |
Oriëntatie: |
Verticaal (Hoogste Ingang) |

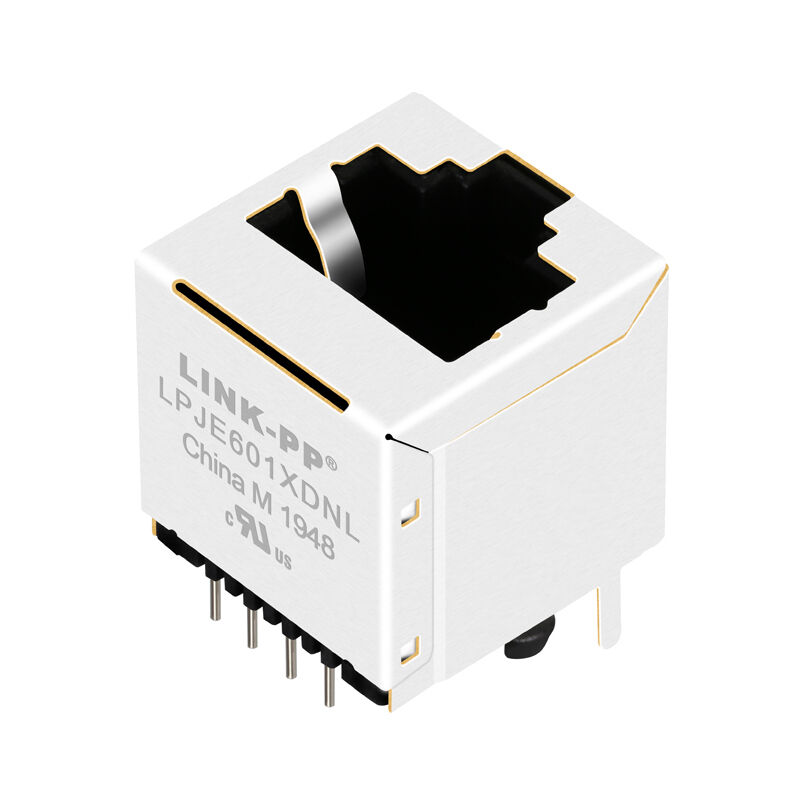

De LPJE601XDNL is een verticale RJ45-connector met één poort (1x1) met 8 posities en 8 contacten (8P8C).een sterke mechanische retentie en betrouwbare soldeerprestaties in industriële en commerciële toepassingen.
De LPJE601XDNL 1x1 Vertical RJ45 Connector is een hoogwaardige 8P8C modulaire aansluiting die is ontworpen voor 10/100Base-T Ethernet-netwerktoepassingen.Tab Up vergrendelenDeze connector is ideaal voor compacte PCB-opstellingen die een stabiele signaaloverdracht en een robuuste mechanische duurzaamheid vereisen.
De LPJE601XDNL is ontworpen zonder geïntegreerde magneten of LED's en is een kosteneffectieve en flexibele oplossing voor toepassingen waarbij externe magneten worden gebruikt of visuele indicatoren niet nodig zijn.
| Categorie | Parameter | Specificatie |
|---|---|---|
| Elektrische apparatuur | Standaardspanning | 125 VAC RMS |
| Huidige rating | 1.5 A | |
| Contactweerstand | 50 mΩ Max | |
| Isolatieweerstand | 500 MΩ Min @ 500V DC | |
| Dielectrische sterkte | 1000 VAC RMS, 60 Hz (1 minuut) | |
| Mechanische apparatuur | Huismateriaal | LCP, UL94V-0 |
| Contactmateriaal | Fosforbronzen (0,35 mm dik) | |
| Schildmateriaal | van koper (0,20 ∼0,25 mm), van tin | |
| Operatietijd | ≥ 750 paringscycli | |
| Milieu | Werktemperatuur | -40°C tot +85°C |
| Bergingstemperatuur | -40°C tot +85°C | |
| Temperatuur van het solderen van golven | 265°C (maximaal 5 seconden) |
De bovenste oriëntatie maakt een efficiënte verticale PCB-stapeling mogelijk, waardoor het ideaal is voor compacte netwerkapparatuur.
Zonder geïntegreerde magneten kan de LPJE601XDNL ingenieurs:
De connector bevat een met tin bekleed koperen schild om:
- Ik weet het niet.
De LPJE601XDNL 1x1 Vertical RJ45 Connector is een uitstekende keuze voor ingenieurs die op zoek zijn naar een compacte, kosteneffectieve en betrouwbare Ethernet-interface zonder geïntegreerde magneten of LED's.
Nee, deze connector is een niet-magnetische RJ45 jack, die externe magneten vereist.
Het is ontworpen voor 10/100Base-T (Cat 5e) toepassingen, niet geoptimaliseerd voor Gigabit (1000Base-T).
Het heeft een verticaal (top entry) ontwerp, ideaal voor compacte PCB-indelingen.
Nee, dit model is zonder LED's, dus geschikt voor minimalistische ontwerpen.
Nee, de connector heeft een metalen afscherming, maar geen EMI-aarding.
