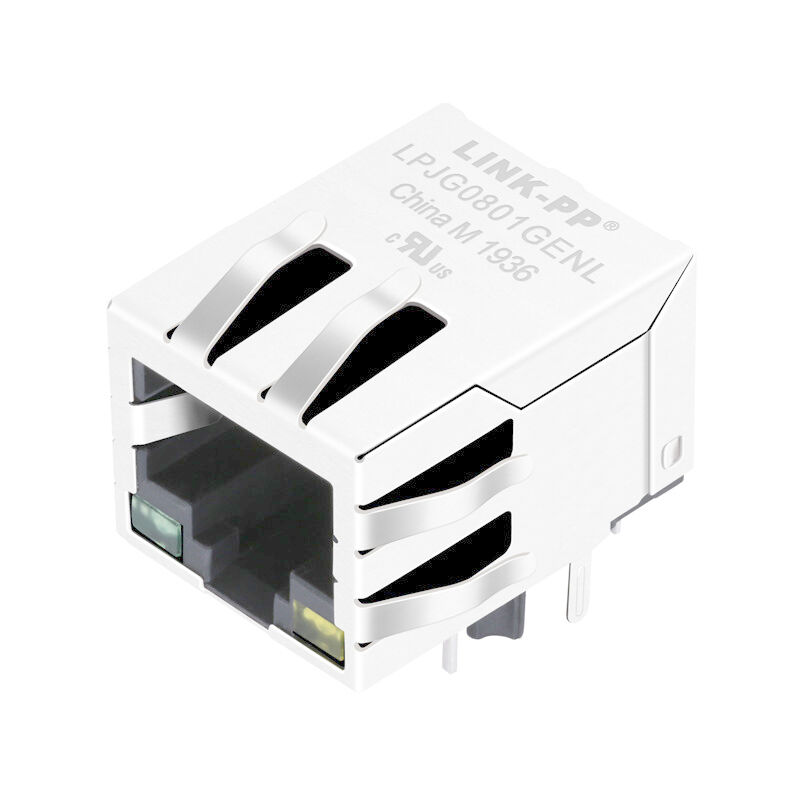

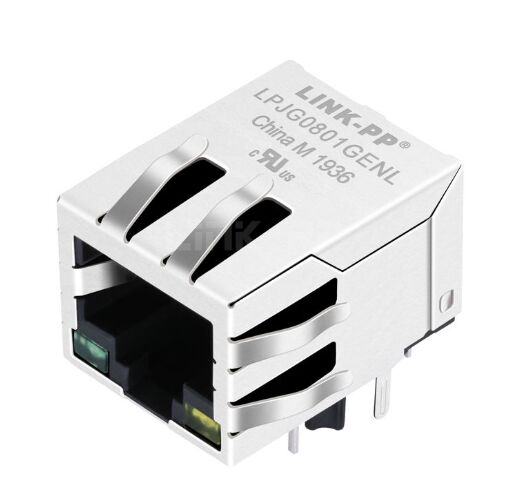

48F-01GYD2NL 1000BASE-T RJ45 Magnetische aansluiting

48F-01GYD2NL is een single-port 1000BASE-T RJ45 MagJack met geïntegreerde magnetics, door-gat pakket, RoHS-conformiteit en 6u ′′ goudverzinking voor betrouwbare Ethernet-connectiviteit.

48F-01GYD2NL 1000BASE-T RJ45 Overzicht

De48F-01GYD2NL RJ45 1000BASE-T MagJackis eeneen enkelpoort modulair Ethernet-connector met geïntegreerde magnetenDit is ontworpen voor een stabiele Gigabit-netwerkprestatie.door een gat in de RJ45 aansluitingis gebouwd voor veeleisende LAN-toepassingen waar signaalintegrititeit, EMI-prestaties en duurzaamheid van belang zijn.

MetRoHS-naleving,6u ̊ verguld, en een robuustedoor-gat montageontwerp, de48F-01GYD2NLis goed geschikt voor netwerkapparatuur waarvoor betrouwbare1000BASE-T Ethernet-connectiviteitin een compact en productievriendelijk formaat.

Waarom kies je voor 48F-01GYD2NL RJ45 MagJack?

De48F-01GYD2NL 1000 BASE-T RJ45 MagJackHet combineren van de modulaire aansluiting en de magnetische transformator functies in één geïntegreerd onderdeel, dat helpt het PCB-ontwerp te vereenvoudigen, de plaatruimte te verminderen en de assemblage-efficiëntie te verbeteren.

De belangrijkste voordelen zijn:

• met een vermogen van niet meer dan 50 W1000BASE-T Ethernet
• Eenpoort RJ45ontwerp voor compacte indelingen
• Pakket met een gatvoor beveiligde PCB-montage
• RoHS-versievoor milieuvriendelijke ontwerpen
• 6u ̊ verguldvoor een verbeterde betrouwbaarheid van het contact
• LED-ondersteuning voor koppeling/activiteitsindicatie
• Ontworpen voor stabiele werking in industriële en netwerkomgevingen

48F-01GYD2NL RJ45 met magneten Specificaties

Technische specificaties

Elektrische specificaties bij 25°C

Het is ontworpen voor een betrouwbare Gigabit Ethernet-transmissie.48F-01GYD2NL RJ45-aansluiting met magnetenlevert een sterke elektrische prestatie in het vereiste frequentiebereik.

1Draait ratio:1CT:1CT (±5%)

2Inductie:Minimaal 350 μH bij 100 kHz, 0,1 V, 8 mA

3Invoegingsverlies:-1,2 dB max (0,3 ‰ 100 MHz)

4Terugkeerverlies:

• -16 dB min (1 ‰ 30 MHz)
• -13,5 dB min (40 MHz)
• - 11,5 dB min (50 MHz)
• -10 dB min (60~80 MHz)

5Overhoor.

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6. Verwerping van de gemeenschappelijke modus:

• -35 dB min (30 MHz)
• -32 dB min (60 MHz)
• -30 dB min (100 MHz)

7. Hi-Pot / Isolatie Spanning:1500 Vrms / 0,5 mA / 60 sec of 1650 Vrms / 0,5 mA / 2 sec

48F-01GYD2NL Gegevensblad

48F-01GYD2NL RJ45-gegevensblad - Mechanisch

48F-01GYD2NL RJ45 verbindingsdatasheet - schema

48F-01GYD2NL Materiaal en constructie Detail

De48F-01GYD2NL MagJackis gebouwd met duurzame materialen om een lange levensduur en een consistente elektrische prestatie te garanderen.

Hoofdmateriaal

• Housingmateriaal:Nylon 66, UL94V-0, zwart
• Invoegingsmateriaal:Fosforbrons C5210 EH, dikte 0,35 mm
• Invoegingsbasis:PBT GF, UL94V-0
• Materiaal van het bord:PBT GF, UL94V-0
• Contactmateriaal:Fosforbrons C5210 EH, dikte 0,35 mm
• Metalen schild:met een breedte van niet meer dan 50 mm

Platering

• Nikkel
• 100% tin
• Goudplatering verkrijgbaar bij3 tot 50 u, met6u ̊gespecificeerd voor deze versie

LED- en pinopstelling

Dit.een enkele poort RJ45 MagJackDe tekening toont aan dat de LED-luidschijven de toegang tot de netwerkstatus van de netwerkinstallatie ondersteunen.linker LEDenrechtse LEDde posities, waardoor het geschikt is voor ontwerpen waarvoor een duidelijke visuele link/activiteit feedback nodig is.

Het schema geeft ook geïntegreerde transformatorverbindingen en schildgronden aan, die de praktische PCB-implementatie voor Gigabit Ethernet-interfaces ondersteunen.

Aanbevolen profiel van de golfsoldeer

Voor de montage zijn de aanbevolen golfsolderingsomstandigheden:

• Piektemperatuur (TP):250 ± 10°C
• Piektemperatuur:Maximaal 5 seconden.

Deze omstandigheden helpen bij het ondersteunen van een betrouwbare soldeerprestatie tijdens de productie.

FAQ over 48F-01GYD2NL door gat RJ45 MagJack

Als u op zoek bent naar eenbetrouwbare 1000BASE-T RJ45 MagJack, de48F-01GYD2NLbiedt een sterke combinatie van geïntegreerde magneten, door-gat stabiliteit, RoHS-naleving en duurzame contactplaten.Het is een praktische keuze voor Gigabit Ethernet-ontwerpen die betrouwbare signaalprestaties nodig hebben, heldere LED-indicatie en lange levensduur.

1Wat is de 48F-01GYD2NL?

De48F-01GYD2NLis eeneen enkele poort RJ45 MagJackmet geïntegreerde magneten voor1000BASE-T Ethernettoepassingen.

2Is de 48F-01GYD2NL geschikt voor Gigabit Ethernet?

Ja, het is ontworpen voor1000BASE-Tde prestaties, waardoor het geschikt is voor Gigabit Ethernet-ontwerpen.

3Ondersteunt deze RJ45 connector LED's?

Ja, de mechanische tekening toont aan...linker en rechter LEDondersteuning voor indicatie van de netwerkstatus.

4Is de 48F-01GYD2NL RoHS compliant?

Deze versie is gespecificeerd als eenRoHS-versie.

5Wat is het bevestigingstype?

De48F-01GYD2NL MagJackgebruikt eendoor-gatpakket voor veilige bevestiging van PCB's.
