Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,UL,CE,REACH,RoHS
Modelnummer: J0C-0003NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 720pcs
Prijs: $0.85
Verpakking Details: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Levertijd: 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Specificatie: |
J0C-0003NL |
Onderdeelnr: |
LPJ19113DNL |
Serie: |
RJ45-connector met geïntegreerde magneten |
Ethernet: |
10/100BASE-TX |
Montage: |
Oppervlaktebevestiging (SMT) |
Isolatie spanning: |
1500 Vrms |
Turn Ratio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
Specificatie: |
J0C-0003NL |
Onderdeelnr: |
LPJ19113DNL |
Serie: |
RJ45-connector met geïntegreerde magneten |
Ethernet: |
10/100BASE-TX |
Montage: |
Oppervlaktebevestiging (SMT) |
Isolatie spanning: |
1500 Vrms |
Turn Ratio: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

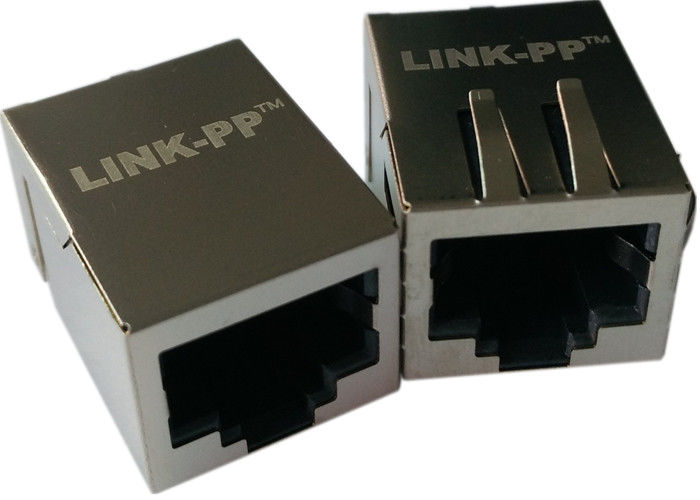

J0C-0003NLis eeneen RJ45-aansluiting met een enkele poort met ingebouwde magneten (MagJack)ontworpen voor10/100Base-TX Ethernet-toepassingen.
Het is van dePulseJack J0C-serieen integreert Ethernet-isolatie-transformatoren en common-mode filtering in de connectorbehuizing, waardoor het PCB-ontwerp wordt vereenvoudigd en de EMI-prestaties worden verbeterd.
Het apparaat gebruikt eenVoetafdruk van de oppervlakte (SMT)en eenlaagprofielstructuur, waardoor het geschikt is voor compacte netwerkapparaten zoals routers, set-top boxes en industriële controllers.
| Parameter | Specificatie |
|---|---|
| Draait verhouding | 1CT:1 (TX), 1CT:1 (RX) |
| Aanwijzing van de verbinding | Tab Up |
| LED-indicatoren | Groen / Geel |
| EMI Finger | - Ja, dat klopt. |
| BST-circuit | - Nee, niet echt. |
| Frequentie. | Invoegverlies (max) |
|---|---|
| 1 ¢ 65 MHz | -1,0 dB |
| Frequentie. | Terugkeerverlies (min) |
|---|---|
| 1 ¢ 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 ¢ 80 MHz | -12 dB |
| Frequentie. | Overstroom (min) |
|---|---|
| 1 ¢ 10 MHz | -40 dB |
| 30 ¢ 60 MHz | -35 dB |
| 60 ¢ 100 MHz | -30 dB |
| Frequentie. | CMR (min) |
|---|---|
| 1 ¢ 50 MHz | -30 dB |
| 50 ¢ 130 MHz | -20 dB |
| Parameter | Specificatie |
|---|---|
| Isolatie-spanning van de hi-pot | 1500 vrms @ 60 Hz |
| Parameter | Specificatie |
|---|---|
| Type aansluiting | RJ45 met geïntegreerde magneten |
| Portconfiguratie | 1 × 1 |
| Aantal contacten | 8P8C |
| Montage-type | Oppervlaktebevestiging (SMT) |
| Oriëntatie | Rechte hoek (90°) |
| Bescherming | Beschermd |
| Huismateriaal | Hoogtemperatuur thermoplastisch |
| Contactmateriaal | Fosforbrons |
| Contactplating | Goud boven nikkel |
| Hoogte boven PCB | ~ 13,6 mm |
DeJ0C-0003NLwordt gebruikt in10/100Base-TX Ethernet-interfaceswanneer een compacte RJ45-connector met geïntegreerde magneten vereist is.
Typische toepassingen zijn routers, switches en ingebedde netwerkapparaten.
- Ja, dat is het.
De connector integreertLAN-isolatie-transformatoren en common-mode-filtering, waardoor de noodzaak van externe magneten wordt weggenomen.
De connector ondersteunt10 Mbps en 100 Mbps Ethernet (10/100Base-TX)Netwerken.
Het apparaat is ontworpen voor:met een vermogen van niet meer dan 50 W, waardoor het geschikt is voor geautomatiseerde productie.
In vergelijking met discrete transformator + RJ45 oplossingen, geïntegreerde MagJack connectoren zoals deJ0C-0003NLHet biedt een aantal voordelen:
Ethernet-transformatoren zijn geïntegreerd in de aansluitingshulp, waardoor de vereisten voor de plattegrond worden verminderd.
Ontwerpers kunnen de Ethernet PHY rechtstreeks aansluiten op de MagJack-interface zonder complexe transformatorrouting.
Geïntegreerde common-mode filtering verbetert de onderdrukking van elektromagnetische interferentie.
Minder externe componenten verminderen de complexiteit van de productie en de assemblage kosten.
DeJ0C-0003NL geïntegreerde MagJack-connectorHet biedt een compacte en betrouwbare oplossing voor10/100Base-TX Ethernet-interfaces.
Met ingebouwde magneten, sterke EMI-prestaties en standaard RJ45-connectiviteit vereenvoudigt het het ontwerp van Ethernet-hardware terwijl het voldoet aan IEEE-netwerkstandaarden.
Dit maakt het een uitstekende keuze vooringebedde netwerksystemen, routers, switches en industriële Ethernet-apparatuur.
