LPJ19911ADNL SMT RJ45 Connector met 10/100BASE-T Magnetics

LPJ19911ADNL SMT RJ45 met geïntegreerde 10/100BASE-T-magneten, EMI-veervinger, LED-optie, terugstroomcompatibel, -40 ̊+85 °C. Datasheet en kruisverwijzingen.

LPJ19911ADNL SMT Magjack Sleutelkenmerken

De...LPJ19911ADNLis een low-profile, single-port SMT RJ45 connector met ingebouwde 10/100BASE-T magnetics en LED indicators.1CT) voldoen aan de typische vereisten voor Fast Ethernet-isolatie en koppeling, terwijl de EMI-veervingerbeschermingstabs mogelijkheden bieden voor het aarden van het chassis om de uitgestraalde emissies te verminderen.De connector is geoptimaliseerd voor SMT-reflow-assemblage met aanbevolen IR-reflowprofiel en is geschikt voor werking vanaf-40 °C tot +85 °C, waardoor het geschikt is voor industriële, telecom- en embedded netwerkaanpassingen waar robuuste thermische prestaties en geautomatiseerde productie nodig zijn.

• Geïntegreerde magnetenvoor een vereenvoudigd PCB-ontwerp en een verminderde BOM (1CT:1CT-draaiverhouding).
• SMT / reflow compatibel- ontworpen voor moderne montagelijnen.
• 10/100BASE-Tgegevenssnelheid; ideaal voor Fast Ethernet-toepassingen.
• EMI-veervinger / schildtabsenLED-optievoor EMI-controle en koppeling/activiteit.
• Grote werktemperatuur:-40 °C tot +85 °Cvoor industriële toepassingen.
• Compacte voetafdruk (L × W × H voor/achter):21.60 ±0,5 mm × 15,6 mm × 11,35 mm (voor) / 8,9 mm (achter).
• Niet-PoE(geen PoE op deze variant) voordelig voor kostengevoelige of beperkte energieontwerpen.
• Compatibele kruisverwijzingen: Würth 7498011122AR / 7498011122.

Technische specificaties LPJ19911ADNL SMT RJ45 connector

1Algemene / Mechanische specificaties

2Mechanische afmetingen

3. Magnetische / elektrische specificaties (@ 25 °C)

*De waarde van het rendementverlies is frequentieafhankelijk; voor de volledige rendementverliestabel zie het officiële gegevensblad.

4. IR reflow soldeerprofiel (SMT)

6. Kruisverwijzingen / Compatibele onderdelen

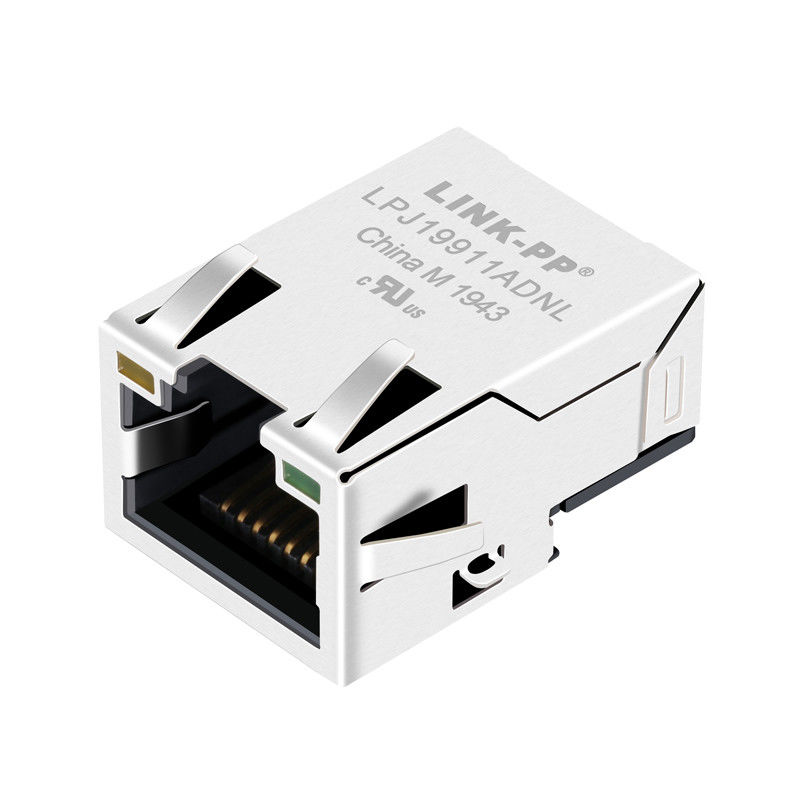

LPJ19911ADNL RJ45 verbindingsontwerp

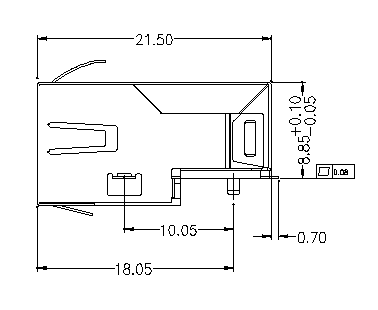

LPJ19911ADNL Mechanische tekening

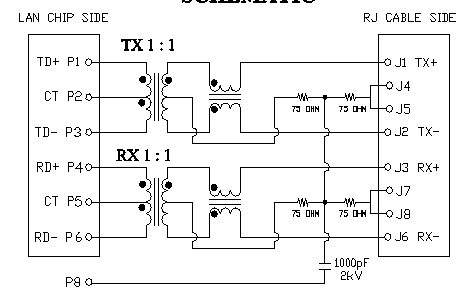

LPJ19911ADNL Schematische tekening

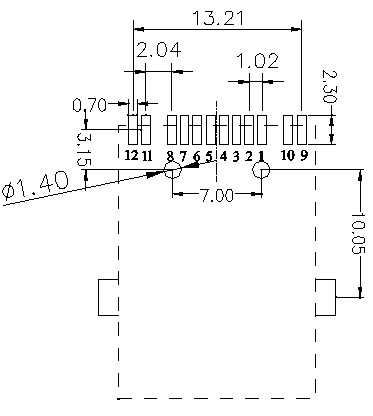

LPJ19911ADNL Aanbevolen PCB-opmaak

Vragen over LPJ19911ADNL 10/100BASE-TSMT RJ45

LPJ19911ADNL is een single-port SMT RJ45 connector met geïntegreerde 10/100BASE-T magnetics, LED status, EMI veer vingers (schild tabs), en een SMT reflow-compatibele voetafdruk.Ontworpen voor ruimtebesparende LAN-interfaces op de consumentHet onderdeel is ontworpen voor betrouwbare signaalintegriteit, werking bij grote temperaturen (-40 °C tot +85 °C) en geautomatiseerde SMT-assemblage.

V: Welke gegevenssnelheden ondersteunt deze connector?

A: 10/100BASE-T (Fast Ethernet).

V: Is dit onderdeel compatibel met de terugstroom?

A: Ja ‡ ontworpen voor SMT-herstroomassemblage. Volg het bijgeleverde IR-herstroomprofiel en controleer met uw assembler.

V: In welk temperatuurbereik kan het werken?

A:-40 °C tot +85 °C(volgens de verstrekte specificaties).

V: Zijn er mechanische tekeningen en een voetafdruk beschikbaar?

A: Ja bevatten een link naar het officiële datasheet/pdf op de productpagina en verstrekken downloadbare STEP/2D CAD-bestanden indien beschikbaar.
