Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,UL,CE,REACH163
Modelnummer: J3006G21DNL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 200 stuks
Prijs: onderhandelbaar
Verpakking Details: 50 PCs/dienblad, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3000000/maand
Onderdeelnummer: |
J3006G21DNL |
Gemaakt in China: |
LPJ3094ABNL |
Sollicitatie: |
10/100 Base-TX, AutoMDIX |
Montagetype: |
Opbouwmontage |
Poortconfiguratie: |
1 × 1 |
Heup: |
1500V |
Onderdeelnummer: |
J3006G21DNL |
Gemaakt in China: |
LPJ3094ABNL |
Sollicitatie: |
10/100 Base-TX, AutoMDIX |
Montagetype: |
Opbouwmontage |
Poortconfiguratie: |
1 × 1 |
Heup: |
1500V |

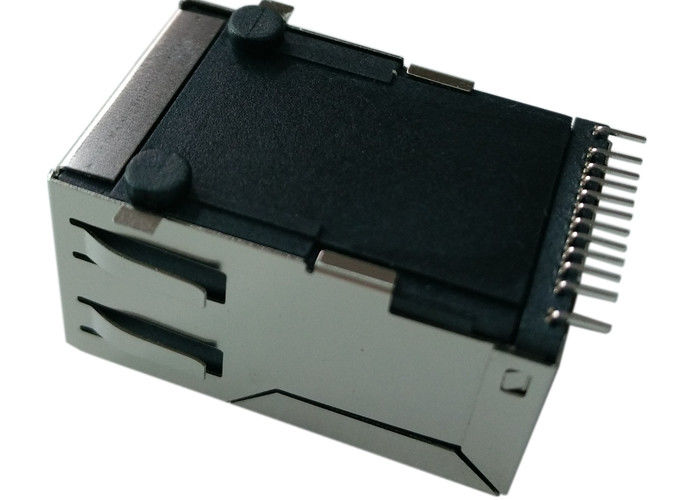

J3006G21DNL PulseJack RJ45 MagJack 1x1 Surface Mount connector met geïntegreerde magneten, groene/gele LED's, Auto-MDIX ondersteuning,EMI-scherming en 1500Vrms isolatie voor 10/100Base-TX Ethernet-toepassingen.
DeJ3006G21DNL PulseJack RJ45 connectoris een1 × 1 geïntegreerde magneten RJ45 (MagJack)ontworpen voor10/100Base-TX Ethernet-netwerktoepassingen.
Dit.een RJ45-aansluiting voor oppervlakte bevestiging (SMT)integrerenLAN-magneten, EMI-bescherming en dubbele LED'sin een compact pakket, waardoor een betrouwbare Ethernet-connectiviteit mogelijk is en tegelijkertijd de PCB-ruimte en de assemblagecomplexiteit worden verminderd.
DeJ3006G21DNLsteunenAuto-MDIX-functionaliteit, voldoet aanIEEE 802.3 Ethernet-normen, en biedtIsolatie van 1500 Vrms, waardoor een robuuste signaalintegriteit en uitstekende EMI-onderdrukking in netwerkapparatuur zoals routers, switches en ingebedde Ethernet-systemen worden gewaarborgd.
| Parameter | Specificatie |
|---|---|
| Deelnummer | J3006G21DNL |
| Type aansluiting | RJ45 MagJack |
| Portconfiguratie | 1 × 1 |
| Ethernet-snelheid | 10/100Base-TX |
| Montage-type | Oppervlaktebevestiging (SMT) |
| Oriëntatie | Rechte hoek (90°) |
| Tabrichting | Opstaan. |
| LED's | Groen / Geel |
| Bescherming | Beschermd met EMI-vingers |
| Hoogte boven PCB | 13.61 mm |
| Aantal kernen | 4 |
| Werktemperatuur | 0°C tot +70°C |
| Parameter | Specificatie |
|---|---|
| Draait verhouding | 1CT:1CT (TX/RX) |
| Invoegingsverlies | ≤ -1,0 dB (165 MHz) |
| Terugkeerverlies | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| Overstroom | ≥ -40 dB (110 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60-100 MHz) | |
| Afwijzing van de gemeenschappelijke modus | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50130 MHz) | |
| Isolatie-spanning | 1500 Vrms Min @ 60 Hz |
| Component | Materiaal |
|---|---|
| Huizen | Hoogtemperatuur thermoplastisch |
| Ontvlambaarheid | UL94-V0 |
| Schild | met een breedte van niet meer dan 50 mm |
| Contactmateriaal | Fosforbrons |
| Contactplating | Goud boven nikkel |
| Contactdikte | 15 μin Goud |
| Testpunt | Specificatie |
|---|---|
| Duurzaamheid | 750 paringscycli |
| Koppelkracht | ≤ 5 lb (2,27 kg) |
| Een ongeëvenaarde kracht | ≤ 5 lb (2,27 kg) |
| Plugbehoud | ≥ 20 lb (9,07 kg) |
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | 0°C tot +70°C |
| Piektemperatuur van de terugstroom | 245°C |
| RoHS-naleving | - Ja, dat klopt. |
| MSL-classificatie | Niveau 1 |
DeJ3006G21DNL PulseJack MagJackis ontworpen om aan de belangrijkste Ethernet- en regelgevende normen te voldoen:
DeJ3006G21DNL RJ45 MagJack-connectorwordt veel gebruikt in Ethernet-netwerkapparatuur, waaronder:
DeJ3006G21DNLBiedt eeneen compact en kosteneffectief SMT-alternatieftot grotere geïntegreerde RJ45-aansluitingen met behoud van een hoge signaalprestatie en EMI-bescherming.
De belangrijkste voordelen zijn:
EenPulseJackis een RJ45 connector die Ethernet magnetics (transformatoren en common-mode chokes) rechtstreeks in de connector behuizing integreert.
DeJ3006G21DNLsteunen10Base-T en 100Base-TX Ethernettoepassingen die voldoen aanIEEE 802.3 normen.
De connector is ontworpen voor Ethernet PHY-interfaces dieAuto-MDIX, waardoor automatische crossover-detectie tussen netwerkapparaten mogelijk is.
De geïntegreerde magneten biedenminimum 1500Vrms isolatie, voldoet aan de eisen van Ethernet inzake veiligheid en signaalintegriteit.
