Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H4P041NX-LF
Betaling & het Verschepen Termijnen
Min. bestelaantal: 13/573/2288PCS
Prijs: $0.06-$1.2
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
P/n: |
H4P041NX LF |
Type transformator: |
Dip LAN -transformator |
Turn Ratio: |
1CT: 1CT |
Dimensie: |
37,8 mm l x 10,5 mm w x 7,8 mm h |
hipot: |
1500 Vrms |
Massaproductie: |
LP40453PNL |
ROHS: |
Ja |
Haven: |
4 |
P/n: |
H4P041NX LF |
Type transformator: |
Dip LAN -transformator |
Turn Ratio: |
1CT: 1CT |
Dimensie: |
37,8 mm l x 10,5 mm w x 7,8 mm h |
hipot: |
1500 Vrms |
Massaproductie: |
LP40453PNL |
ROHS: |
Ja |
Haven: |
4 |
|
Bothhand H4P041NX LF |
Cross LP40453PNL |
HN4264VG |
Datasheet/Prijs/Specificatie/3D |

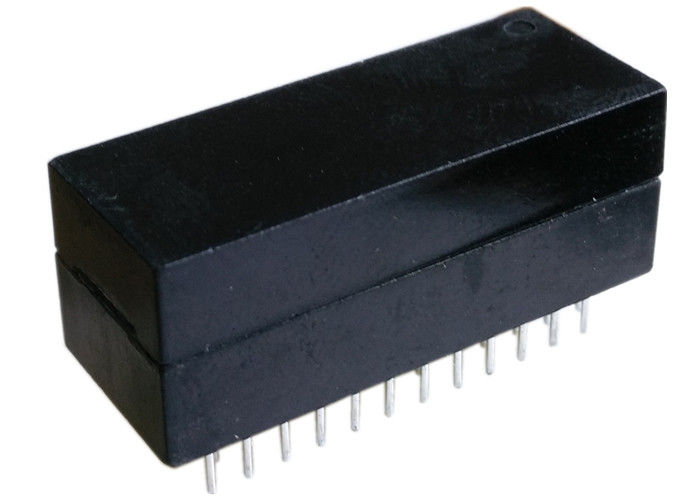

De H4P041NX LF is een quad-port 10/100Base-TX LAN magnetische transformator ontworpen om uitstekende signaalintegriteit, EMI-onderdrukking en PHY-compatibiliteit te bieden. Het voldoet volledig aan IEEE 802.3 standaarden en beschikt over een 350 µH minimum OCL met 8 mA bias. Deze transformator is ideaal voor Ethernet netwerkapparatuur zoals switches, hubs, routers en embedded LAN-systemen.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | H4P041NX LF |
| Turns Ratio (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (µH Min) | 350 @100KHz, 0.1V, 8 mA DC bias |
| Invoegverlies (dB Max) | -1.2 @ 1–100 MHz |
| Hi-Pot (Vrms) | 1500 |
| Retourverlies (dB Min) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| Overspraak (dB Min) | -35 (30–60 MHz), -30 (60–100 MHz) |
| CMR (dB Min) | -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz) |
| Both-hand H4P041NX LF Quad Port Module 10/100Base-TX Lan Magnetisch Naar Alle PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. Voldoet aan alle IEEE-standaarden, inclusief 350uH OCL met 8mA bias
2. Symmetrische TX- en RX-kanalen voor auto MDI/MDIX-mogelijkheid
3. Voor RoHS-conforme onderdelen, voeg suffix NL toe
4. RoHS "NL" piek soldeertemperatuur 235℃.
