Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: GST5009 LF
Document: LP82440ANL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$0.5
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Spec: |
GST5009 LF |
Substituut: |

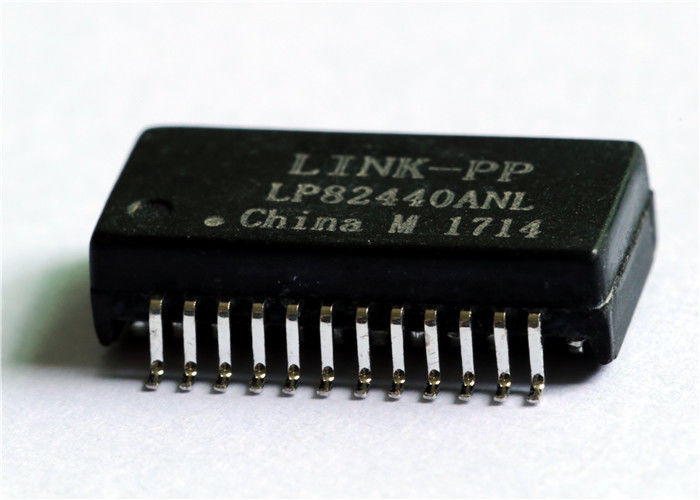

LP82440ANL |
Turn Ratio: |
1CT: 1CT |
Grootte / afmeting: |
15,10 mm L x 7,10 mm B |
Heup: |
1500V |
Monsters: |
Gratis beschikbaar |
Pakket: |
24-polige SOP/SMD |
Bedrijfstemperatuurbereik: |
0 ℃ tot +70 ℃ |
Huidig: |
350 mA |
ROHS- en halogeenvrij: |
JA |
Spec: |
GST5009 LF |
Substituut: |
LP82440ANL |
Turn Ratio: |
1CT: 1CT |
Grootte / afmeting: |
15,10 mm L x 7,10 mm B |
Heup: |
1500V |
Monsters: |
Gratis beschikbaar |
Pakket: |
24-polige SOP/SMD |
Bedrijfstemperatuurbereik: |
0 ℃ tot +70 ℃ |
Huidig: |
350 mA |
ROHS- en halogeenvrij: |
JA |
| Parameter | Specificatie | Technische betekenis |
|---|---|---|
| Ethernet-snelheid | 100/1000 BASE-T (Gigabit) | Voldoet aan full-duplex conform IEEE 802.3af en ANSI X3.263 |
| PoE-compatibiliteit | IEEE 802.3af (350 mA stroom) | Speciale middenkranen aan de lijnzijde (MCT1–MCT4) voor gelijkstroominjectie |
| Pakket Hoogte | 4,00 mm [0,157 inch] (ultralaag profiel) | Perfect geschikt voor 1U-bladeservers, slanke routers en PCIe-dochterkaarten |
| Pakket / pin-out | 24-pins SOP opbouwmontage (SMD) | Standaard pinsteek van 1,00 mm voor geautomatiseerde SMT-pick-and-place met hoog rendement |
| Draaiverhouding | 1CT: 1CT (±5%)(Alle 4 paren) | Symmetrische topologie compatibel met PHY's in spanningsmodus en stroommodus |
| Inductie (OCL) | 350 µH Min.(@ 100 kHz, 0,1 V, 8 mA gelijkstroom) | Hoge verzadigingsweerstand bij continue onevenwichtige DC-stroom |
| Invoegverlies | -1,0 dBMax. (1 ~ 100 MHz) | Uitzonderlijke transmissie-efficiëntie met minimale signaalverzwakking |
| Retourverlies (100 Ω) | -18,0 dB min. (1 ~ 30 MHz) | Overtreft de industrienormen om hoogfrequente reflecties te minimaliseren |
| Overspraakdemping | -45 dB min. (@ 30 MHz) | Superieure kanaal-naar-kanaal-isolatie, waardoor kruiskoppeling van pakketten wordt voorkomen |
| Hi-Pot-isolatie | Minimaal 1500 Vrms | Gecertificeerde galvanische grens die kernsilicium beschermt tegen kabeltransiënten |
| Parameter | Testconditie | Specificatielimiet |
|---|---|---|
| Draaiverhouding (TX & RX) | 100 kHz, 0,1 V | 1CT: 1CT (±5%) |
| Open circuitinductie (OCL) | 100 kHz, 0,1 V, 8 mA DC-voorspanning | 350 µH minimaal |
| Huidige capaciteit | Continustroom aan lijnzijde | 350 mA (IEEE 802.3af PoE) |
| Invoegverlies | 1 ~ 100 MHz | -1,0 dB Maximaal |
| Retourverlies (100 Ω belasting) | 1 ~ 30 MHz | -18,0 dB minimaal |
| Retourverlies (100 Ω belasting) | 40 MHz | -14,4 dB minimaal |
| Retourverlies (100 Ω belasting) | 50 MHz | -13,1 dB minimaal |
| Retourverlies (100 Ω belasting) | 60 ~ 80 MHz | -12,0 dB minimaal |
| Retourverlies (100 Ω belasting) | 100 MHz | -10,0 dB minimaal |
| Overspraakdemping | 30 MHz | -45,0 dB minimaal |
| Overspraakdemping | 60 MHz | -40,0 dB minimaal |
| Overspraakdemping | 100 MHz | -35,0 dB minimaal |
| Differentieel naar gemeenschappelijke modus (DCMR) | 30 MHz | -40,0 dB minimaal |
| Differentieel naar gemeenschappelijke modus (DCMR) | 60 MHz | -35,0 dB minimaal |
| Differentieel naar gemeenschappelijke modus (DCMR) | 100 MHz | -30,0 dB minimaal |
| Diëlektrische Hi-Pot (isolatie) | 60 seconden (primair tot secundair) | Minimaal 1500 Vrms |
| Bedrijfstemperatuurbereik | Omgeving | 0°C tot +70°C |
| Opslagtemperatuurbereik | Niet in gebruik | -25°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Lichaamsafmetingen | 15,10 mm [0,594 inch] × 7,10 mm [0,280 inch] |
| Totale buitenspanwijdte | 10,00 mm [0,394 inch] |
| Modulehoogte | 4,00 mm [0,157 inch] Max. |
| Pin-afstand | 1,00 mm [0,039 inch] |
| Span over 12 pinnen | 11,00 mm [0,433 inch] |
| Coplanariteit | ≤0,10 mm [0,004 inch] |
| Aanbevolen PCB-soldeerlandpatroon - Padbreedte | 0,60 mm [0,024 inch] |
| Aanbevolen PCB-soldeerlandpatroon - Padlengte | 1,35 mm [0,053 inch] |
| Rijafstand binnenkussen | 8,00 mm [0,315 inch] |
| Buitenste kussenrijspanwijdte | 10,70 mm [0,421 inch] |
Antwoord: Ja. De GST5009 LF voldoet volledig aan de IEEE 802.3af-standaarden en ondersteunt tot 350 mA continu gebalanceerde gelijkstroom via speciale middenaftakkingen (pinnen 15, 18, 21 en 24). Het is ontworpen voor PoE-aangedreven apparaten (PD) en Power Sourcing Equipment (PSE) met een vermogen tot 15,4 W.
Antwoord: Directe 100% pin-voor-pin drop-in vervangingen zijn onder meer de LINK-PP LP82440ANL (die een verbeterd industrieel temperatuurbereik van -40°C tot +85°C biedt), Pulse Electronics H5008NL / HX5008NL en Würth Elektronik 749020011. Ze delen allemaal de 24-pins SOP-voetafdruk, 4,0 mm hoogte en 1CT:1CT windingenverhouding.
Antwoord: Standaard geïntegreerde RJ45-connectoren (Magjacks) vereisen een verticale ruimte van 13,5 mm tot 16 mm. Dankzij de hoogte van 4,00 mm van de GST5009 LF kunnen netwerkhardware-ingenieurs Gigabit Ethernet-magneten met hoge dichtheid in compacte 1U-telecomracks, low-profile PCIe-kaarten en ultraslanke, ingebedde IoT-behuizingen plaatsen.
