de enig-Haventransformator 100B-1003FNL, 100B-1003 van 100B-1003X 10/100BASE-TX

DeiNRCORE 100B-1003Xis een single-port-schip van Mil-Aero-kwaliteit10/100Base-TX Fast Ethernet discrete transformatormodulein een 16-pins opbouwmontage (SMT)-pakket (12,95 x 6,98 x 6,22 mm). Ontworpen voor bedrijfskritische betrouwbaarheid, beschikt het over een extreme bedrijfstemperatuur van-55°C tot +125°C,1500 Vrmsdiëlektrische weerstandsspanning (DWV), een minimale open circuitinductie (OCL) van350 µH met 8mA DC-voorspanning, en eenMSL3beoordeling. Om catastrofale groei van tinwhisker in vlucht- en verdedigingssystemen te elimineren, is de standaard terminalafwerking authentiekSn63Pb37 (tin/lood)met een piekreflowprofielweerstand van235°C. Zowel TX- als RX-kanalen bevatten een interneChoke + Transformator (C, T)topologie.

Technische specificaties:

1. Elektrische prestaties (@ 25°C)

2. Milieu-, materiaal- en montagebeoordelingen

Gegevensblad 100B-1003X 10/100 BASE-TX-transformatormodule:

Belangrijkste kenmerken van 100B-1003X 16-pins SMD Ehernet Magnetics:

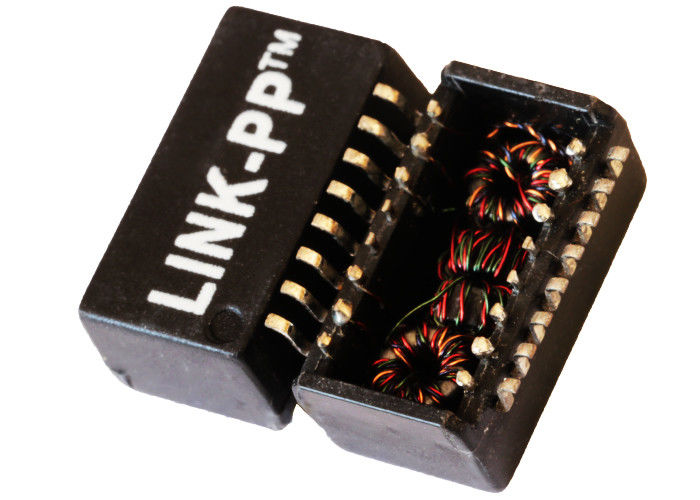

De100B-1003Xis een robuuste discrete Ethernet-transformatormodule met één poort, ontworpen om bedrijfskritische netwerken te leveren in extreme lucht- en ruimtevaart-, defensie- en zware industriële omgevingen. Volledig compatibel metIEEE 802.3 10/100Base-TXStandaarden integreert deze 16-pins vleugelvormige opbouwmodule nauwkeurige 1CT:1CT zend- (TX) en ontvangstkanalen (RX), elk beschermd door een internCommon Mode-smoorspoel en transformator (C, T)fase.

In tegenstelling tot commerciële magnetische systemen die beperkt zijn tot standaard industriële temperaturen, is de "X"-laag geschikt voor compromisloze continue werking-55°C tot +125°C. De module is gehuisvest in een met epoxy ingekapseld pakket dat bestand is tegen zware mechanische schokken, voortdurende trillingen en thermische cycli. Om te voldoen aan de anti-tin-whisker-mandaten in de lucht- en ruimtevaart (zoals GEIA-STD-0005-2), beschikt de basis 100B-1003X over een specialeSn63Pb37 eutectische tin-loodafwerking, waardoor de kortsluitgevaren die gepaard gaan met puur vertinnen in drukloze luchtvaartelektronica en tactische slagveldapparatuur volledig worden beperkt.

• Volledig temperatuurbereik van Mil-Aero-kwaliteit: Beoordeeld van-55°C tot +125°C, waardoor er geen magnetische kernverzadiging of inductie-instorting ontstaat bij extreme thermische schommelingen.
• DC Bias Inductantiestabiliteit: Levert≥350 µH OCL met 8 mA continue DC-bias toegepast, waardoor basislijnverloop in omgevingen met veel lawaai wordt voorkomen.
• Authentieke Sn63Pb37 antiwhiskerafwerking: Elimineert microscopisch kleine tinwhisker-groei in vluchtkritische elektronica (RoHS-vrijgesteld voor defensie; "NL"-optie beschikbaar voor commerciële loodvrije naleving).
• Verbeterde hoogfrequente prestaties: Bereikt20 dB minimaal retourverliesbij 2/30 MHz en35 dB minimale DM-naar-CM-afwijzingtot 100 MHz, beter presterend dan standaard modules uit de 100B-1001-serie.
• Robuust 16-pins SMT-pakket: Afmetingen 12,95 × 6,98 × 6,22 mm; Gull-wing-kabels zorgen voor een soepele trekontlasting tegen PCB-CTE-mismatch tijdens thermische schokken.

Montagerichtlijnen voor 100B-1003X Mil-Aero-transformator:

1. Reflow-profielplafond (235°C piek):
   Volgens het officiële gegevensblad is de standaard in epoxy ingekapselde Sn63Pb37-behuizing bestand tegen a235°C piektemperatuurprofiel(vloeibaar bij 183°C).Verwerk geen SnPb-basisonderdelen onder standaard SAC305 loodvrije profielen (245°C–260°C), omdat overtollige warmte interne soldeerterugvloeiing en delaminatie van de verpakking kan veroorzaken.
2. MSL 3 Vloerleven en bakken:
   Beoordeeld opMSL3, heeft de module een vloerlevensduur van168 uurbij ≤30°C/60% RH. Als onderdelen dit venster overschrijden of als de afdichting van de vochtbarrièrezak (MBB) is aangetast, bak dan volgensIPC/JEDEC J-STD-033vóór het terugvloeien.

Specificaties van andere artikelen:

Technische veelgestelde vragen:

Vraag 1: Waarom specificeert de 100B-1003X een maximaal invoegverlies van 1,2 dB vergeleken met 1,0 dB bij de standaard 100B-1003?

A: De "X"-versie is gekwalificeerd over een verlengd temperatuurvenster van-55°C tot +125°C(versus -40°C tot +85°C voor 100B-1003). De iets hogere invoegverlieswaarde (1,2 dB) verklaart de hogere thermische weerstand en kernstabiliteitsmarges die nodig zijn over een totaal temperatuurbereik van 180°C.

Vraag 2: Waarom heeft Sn63Pb37 de voorkeur boven loodvrij plateren in hardware van Mil-Aero-kwaliteit?

A: Bij het galvaniseren van puur tin (>97% Sn) kunnen in de loop van de tijd spontaan microscopisch kleine geleidende snorharen groeien, waardoor periodieke of catastrofale fase-naar-fase kortsluitingen ontstaan. Volgens GEIA-STD-0005-2 en de aanbestedingsregels voor defensie is Sn63Pb37 strikt vereist om de groei van tinsnorharen te voorkomen.

Vraag 3: Kan de 100B-1003X worden gebruikt met ronde connectoren (bijv. MIL-DTL-38999)?

A: Ja. In bedrijfskritische luchtvaart- en marinesystemen worden plastic RJ45-aansluitingen zelden extern gebruikt. De 100B-1003X discrete transformator wordt rechtstreeks op de printplaat gemonteerd en filtert differentiële lijnen voordat ze naar een robuuste, op het chassis gemonteerde ronde D38999-connector worden geleid.
