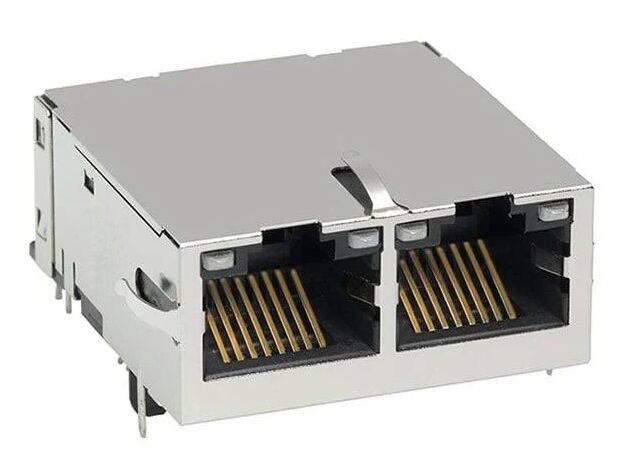

0826-1X2T-23-F Gigabit MagJack dual-port RJ45-connector met geïntegreerde magneten, 12 kernen, EMI-bescherming, 1500Vrms isolatie en LED-indicatoren voor 10/100/1000Base-T Ethernet-netwerkapparatuur.
De0826-1X2T-23-F Gigabit MagJackis eeneen RJ45-connector met twee poorten (1×2) met geïntegreerde Ethernet-magneten,, ontworpen voor10/100/1000Base-T Gigabit Ethernet-toepassingen.
Dit.met een scherm met een rechthoekig doorgat RJ45 MagJackintegrerenLAN-transformatoren, common-mode filtering en dubbele LED's, waardoor een vereenvoudigd PCB-ontwerp mogelijk wordt en tegelijkertijd een uitstekendesignaalintegrititeit, EMI-onderdrukking en IEEE 802.3-conforme isolatieprestaties.
Met12 kernen per poort en tab-up oriëntatie, de0826-1X2T-23-Fwordt veel gebruikt in netwerkapparatuur zoals Ethernet-switches, routers, netwerkinterfacekaarten (NIC's) en industriële Ethernet-apparaten.
- Ik weet het niet.
| Parameter | Specificatie |
|---|---|
| Deelnummer | 0826-1X2T-23-F |
| Type aansluiting | RJ45 MagJack |
| Portconfiguratie | 1 × 2 (dubbele poort) |
| Ethernet-snelheid | 10/100/1000Base-T |
| Toepassingen | Ethernet LAN, Auto-MDIX |
| Montage-type | Door het gat |
| Oriëntatie | Rechte hoek (90°) |
| Beëindiging | Soldeer |
| Hoogte boven PCB | 13.59 mm |
| LED-kleur | Groen / Oranje / Geel |
| Tabrichting | Opstaan. |
| Aantal kernen per jack | 12 |
| Bescherming | Beschermd met EMI-vinger |
| Verpakking | Tray |
| Werktemperatuur | 0°C tot +70°C |
| Parameter | Specificatie |
|---|---|
| Draait verhouding | 1CT: 1CT ± 2% (TP1-TP4) |
| Inductaantie (OCL) | ≥ 350 μH @ 100 kHz, 100 mV RMS |
| Frequentie. | Maximaal verlies |
|---|---|
| 0.1·1 MHz | -1,1 dB |
| 1 ̊65 MHz | -0,5 dB |
| 65 ̊100 MHz | -0,8 dB |
| 100-125 MHz | -1,2 dB |
| Frequentie. | Min. |
|---|---|
| 00,540 MHz | -18 dB |
| 40 ̊100 MHz | -12 + 20 log ((f/80MHz) dB |
| Parameter | Specificatie |
|---|---|
| Afwijzing van CM-CM | ≥ -30 dB (100kHz/100MHz) |
| Afwijzing van CM-DM | ≥ -35 dB (100kHz~100MHz) |
| Parameter | Specificatie |
|---|---|
| Hipot | 1500 vrms |
| Naleving | IEEE 802.3 Isolatievereiste |
Alle eenheden zijn100% gecontroleerde productieom de naleving van Ethernet-isolatie-normen te waarborgen.
| Parameter | Waarde |
|---|---|
| Voorspanning | 2.1 V type @20mA |
| Domineerende golflengte | 590 nm type |
| Kleur | Voorspanning | Domineerende golflengte |
|---|---|---|
| Groen | 2.2 V type | 565 nm |
| Oranje | 2.0 V type | 610 nm |
| Component | Materiaal |
|---|---|
| Huizen | PBT thermoplastisch |
| Brandbaarheidsklasse | UL94-V0 |
| Contactpersonen | koperen legering |
| Contactplating | 30 μm hard goud |
| Schild | met een breedte van niet meer dan 50 mm |
| Draad | met een breedte van niet meer dan 50 mm |
EenGigabit MagJackis een RJ45-connector die Ethernet-magneten (transformatoren en common-mode chokes) in de connectorbehuizing integreert, waardoor het PCB-ontwerp voor Ethernet-apparaten wordt vereenvoudigd.
De connector ondersteunt10Base-T, 100Base-TX en 1000Base-T Ethernettoepassingen die voldoen aanIEEE 802.3 normen.
De geïntegreerde magneten biedenIsolatie van 1500 Vrms, voldoet aan de Ethernet-veiligheidsvereisten vanIEEE 802.3.
De connector is ontworpen voor:Operatietemperatuur van 0°C tot +70°C, geschikt voor commerciële netwerkapparatuur.
