08B-11X1T-36-F MagJack Shielded RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ️ Schild RJ45 10/100BASE-T connector, 1×1 poort, doorgat, tab-up, geen LED's, -40 °C tot +85 °C, RoHS & UL erkend. Ideaal voor industriële en netwerk SMT-boards.

Productoverzicht

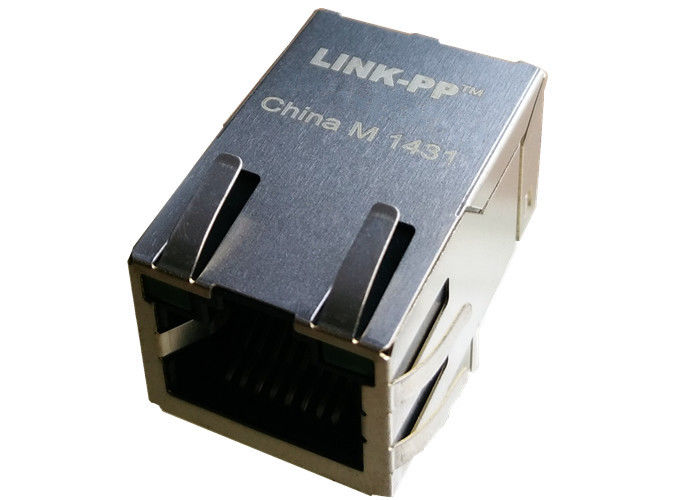

08B-11X1T-36-Fis een enkele poortmet een afdichte RJ45-connectormet ingebouwde Ethernet-magneten, ontworpen voor10/100BASE-Ttoepassingen.

Deze door-gat, rechthoekige (90°) RJ45 connector functiestab-up oriëntatie,geen LED-indicatoren, enindustriële werktemperatuur van -40°C tot +85°C, waardoor het ideaal is voor robuuste netwerken en ingebedde Ethernet-ontwerpen.

De connector integreert hoogwaardige magneten die voldoen aanIEEE 802.3 isolatievereisten, die een uitstekende signaalintegriteit, EMI-onderdrukking en systeembetrouwbaarheid biedt en tegelijkertijd het aantal externe componenten vermindert.

Belangrijkste kenmerken en voordelen

• Geïntegreerde magneten (TX/RX 1CT:1)¢ vereenvoudigt PCB-routing en verlaagt de BOM-kosten ten opzichte van discrete transformatoren.
• Beschermd (EMI-vinger) en metalen behuizing- verbetert de EMI-prestaties en de grondcontinuïteit in lawaaierige omgevingen.
• Boordgids en door-gatpen- een robuuste mechanische ondersteuning voor golfsoldeer- en hoog betrouwbare assemblages.
• Industrieel temperatuurbereik (-40 °C tot +85 °C)- geschikt voor industriële netwerken en buitenruimtes.
• Hoge isolatie (HIPOT 1500 Vrms) voldoet aan de IEEE 802.3-isolatievereisten voor veilige Ethernet-ontwerpen.
• Wave-soldering aanbevolen¥ maximaal 260°C, maximaal 10 s ¥ ontworpen voor standaard golfsoldeerprocessen.
• RoHS-compliant en UL-erkend- ondersteunt regelgevende en aanbestedingsvereisten (dossiers #E196366 en E169987).

Mechanische specificaties

Datasheet 08B-11X1T-36-F:

08B-11X1T-36-F ICM Elektrische kenmerken @ 25°C

Alle eenheden zijn100% getest in de productieom te voldoen aanIEEE 802.3 isolatievereisten.

Materialen en specificaties van het bekledingsproces

1. Huizen:Thermoplastische PBT, zwart

• Brandbaarheid: UL 94V-0

2- Contactpersonen:koperen legering

• Contact afwerking: 15 μin (0,38 μm) Hard goud
• Onderplaat: 30 μm Min. Nikkel

3Pins:Met staal beklede koperdraad

• Diameter: 0,01 inch
• Afwerking: 100 μin Min. Matte tin
• Pins zijn met soldeer geweekt.

4Schild:Voorgeplaatst nikkel op koperlegering

• Alle grondleidingen gesoldeerd

Naleving, testen en betrouwbaarheid

• RoHS-conform- geschikt voor loodvrije productie.
• UL Erkend¢ Dossiers #E196366 en E169987.
• Jackholtevoldoet aan de regels en voorschriften van de FCC (EMI-containment).
• 100% productie HIPOT getestom te voldoen aan de isolatievoorschriften van IEEE 802.3.
• Aanbevolen assemblageproces:compatibel met golfsoldering; aanbevolen piek 260°C, maximaal 10 s (controleer met uw procesvenster en fluxkeuze).

Aanbevelingen voor montage en solderen van THT RJ45-magjacks

• Aanbevolen solderen:Gebruik de aanbevolen piek van 260°C en ≤ 10 s verblijf als algemene aanwijzing; valideer met uw plaatstapel en componenten.
• Pre-soldeerinspectie:Zorg ervoor dat de door de soldeermasker gedefinieerde openingen in lijn staan met pinnen en EMI-tabs; indien nodig thermische reliëven voor grondtabs toestaan.
• Tips voor de indeling van het bord:Zorg voor voldoende koper op de grondkussens voor EMI-tabs en plaats montagegaten of verstijvers als het bord aan mechanische spanning onderhevig is.Houd magnetische gebied vrij van hoge snelheid digitale sporen om crosstalk koppeling te voorkomen.
• Reiniging:Gebruik vloeistof en reinigingsmiddelen die verenigbaar zijn met PBT en bekleding.
