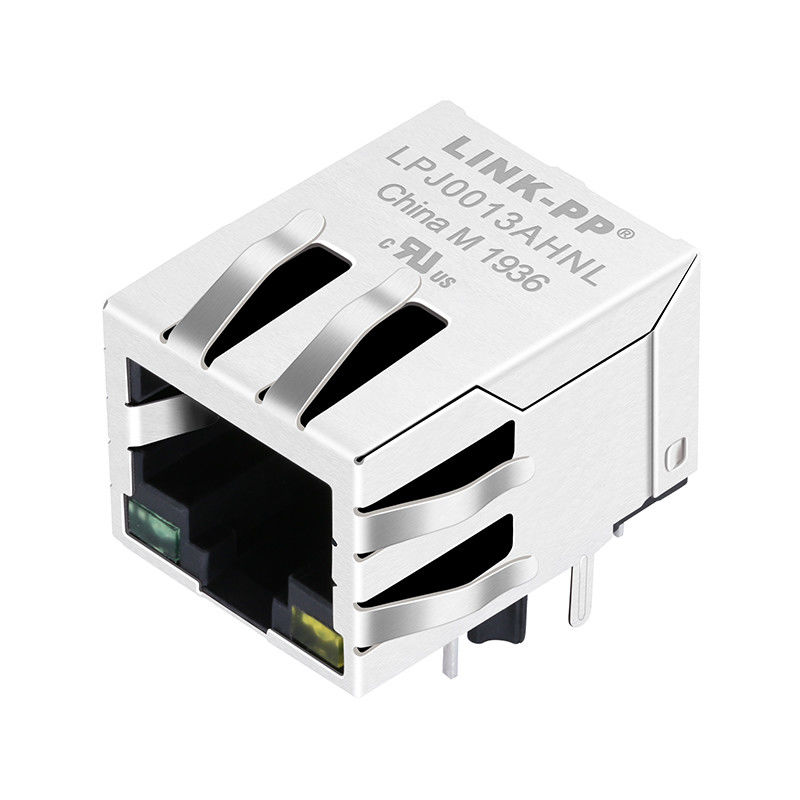

LPJ0013AHNL 10/100 Base-T magnetische RJ45-connector met LED

De LINK-PP LPJ0013AHNL is een hoogwaardige RJ45-connector met geïntegreerde 10/100 Base-T magnetica. Ontworpen om te voldoen aan strikte IEEE 802.3 specificaties, biedt deze modulaire connector superieure signaalintegriteit en netwerkprestaties. Het beschikt over een geïntegreerd EMI-schild met veervormige contacten voor uitstekende ruisonderdrukking, naast ingebouwde dubbele LED's (Groen/Geel) voor visuele statusbewaking van de poort. Volledig RoHS-conform (2011/65/EU) en UL-gecertificeerd (Bestandsnr. E484635), is de LPJ0013AHNL de ideale netwerkcomponent voor moderne telecommunicatie- en computerapparatuur.

Belangrijkste Technische Specificaties van LPJ0013AHNL MagJack

Elektrische Prestaties van LPJ0013AHNL RJ45 met Magnetica

• Insertieverlies: -1.2 dB Max (1-100MHz)
• Retoursverlies: -16 dB Min (1-30MHz), -12 dB Min (30-60MHz), -10 dB Min (60-80MHz), -8 dB Min (80-100MHz)
• Overspraak: -30 dB Min (1-100MHz)
• Gelijkmodusscherming: -30 dB Min (1-100MHz)

Materiële & Mechanische Eigenschappen

Gebouwd voor duurzaamheid en geautomatiseerde productie, gebruikt de LPJ0013AHNL materialen van topkwaliteit:

• Behuizing: Thermoplastisch PBT + 30% G.F (UL94V-0 Beoordeeld voor brandveiligheid)
• Contactmateriaal: Fosforbrons (C5210R-EH), 0.35mm dikte
• Contactbeplating: Minimaal 6 micro-inch Goud in het contactgebied voor betrouwbare koppelcycli
• Afscherming: SUS 304-1/2H Roestvrij staal, 0.2mm dikte met EMI veervormige contacten
• Soldeerbaarheid: Compatibel met golfsolderen (Tip temperatuur: 250°C gedurende 5 seconden)

Toepassingen van LPJ0013AHNL RJ45 Connector met LED

Ontworpen voor veelzijdige netwerktoepassingen, is deze magnetische RJ45-connector perfect geschikt voor:

• SOHO-apparatuur (bijv. ADSL-modems)
• LAN-on-Motherboard (LOM) configuraties
• Netwerkhubs en -switches
• Industriële pc's en ingebedde systemen

LPJ0013AHNL RJ45 Connector Datasheet (PCB-lay-out & Schema)

Voor nauwkeurig PCB-ontwerp, inclusief exacte pinconfiguraties, footprintafmetingen en elektrische schema's, raadpleeg de officiële LINK-PP datasheet.
