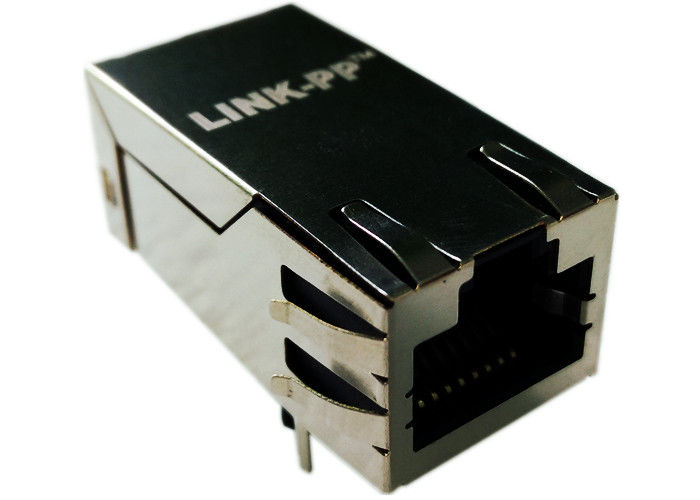

7499111000A WE-RJ45 Gigabit Tab-Up RJ45 Connector Stroom & Spanning PHY

De 7499111000A (WE-RJ45LAN-serie) is een enkele poort (1x1) Through-Hole (THT) Gigabit Integrated Connector Module (ICM) ontworpen voor pure data 1000BASE-T netwerken. Gebouwd met een Tab-Up (vergrendeling omhoog) mechanische vergrendeling en een LED-loos voorprofiel, deze connector beschikt over universele interne magnetische koppeling ontworpen om naadloos te integreren met zowel Current-Mode en Voltage-Mode Ethernet PHY-transceivers. Met geïntegreerde EMI-afschermingslipjes en 1500 Vrms isolatie, levert het piek signaalintegriteit voor ontwerpen die gebruik maken van externe lichtpijpen of op het paneel gemonteerde statusindicatoren.

7499111000A Niet-PoE RJ45 MagJack Technische Specificaties Tabel

Belangrijkste kenmerken van 7499111000A Tab Up THT RJ45

• WE-RJ45 LAN serie
• Onderdeelnummer: 7499111000A
• 1000BASE-T Gigabit Ethernet
• Enkele poort configuratie
• Geïntegreerde Ethernet magnetics
• Niet-PoE ontwerp
• Tab-Up oriëntatie
• Through-hole montage
• Afgeschermde lipjes inbegrepen
• Geen geïntegreerde LED's
• Current & Voltage PHY-modus compatibel
• Bedrijfstemperatuur: 0°C tot +70°C

7499111000A WE-RJ45 Datasheet

Universele PHY Magnetics & Schema Architectuur

Technische Ontwerphoogtepunten:

Current-Mode vs. Voltage-Mode PHY Veelzijdigheid: De individuele PHY-zijde center taps (TRCT1 tot TRCT4) stellen ingenieurs in staat om geschikte biasnetwerken te configureren. Of uw ontwerp nu een Current-Mode PHY gebruikt dat directe voedingsspanninginjectie vereist (bijv. +1.2V, +2.5V of +3.3V) of een Voltage-Mode PHY dat center taps AC-ontkoppeld naar aarde vereist via 0.1 µF condensatoren, de 7499111000A ondersteunt beide zonder interne biasconflicten.

Voordelen van de "Geen LED" Configuratie:

• Schone PCB Routing: Elimineert 4 LED-sporen vanaf de rand van de PCB, waardoor de laagbezetting wordt verminderd en potentiële ruis van snelle digitale schakelingen wordt voorkomen die in de analoge Ethernet differentiële paren kunnen koppelen.
• Behuizingsflexibiliteit: Ideaal voor frontpanelen die gebruik maken van gecentraliseerde acryl lichtpijpen of industriële DIN-rail modules waarbij LED's op een hulpdisplaykaart zijn gemonteerd.

Richtlijnen voor Mechanische Voetafdruk & Paneelintegratie

1. Aanbevolen PCB Gat Lay-out:
- Differentiële Signaalleidingen (Pinnen 1–12): Vereist 12 geboorde gaten van Ø0.89 mm [12 x Ø0.89 mm]
- Mechanische Afscherming Aardingspennen: 2 gaten van Ø1.60 mm ~ Ø1.70 mm en 2 gaten van Ø3.20 mm ~ Ø3.25 mm voor veilige chassis aardingsbevestiging
- Opmerking over LED's: Geen boorgaten voor LED-pinnen nodig, waardoor de PCB keep-out ruimte onder de frontrand wordt gemaximaliseerd

2. Aanbevolen Paneelrand Uitsparing:
- Opening Breedte: 16.50 mm ~ 17.00 mm
- Opening Hoogte: 13.50 mm ~ 14.00 mm
- Schaal Kenmerk: Uitgerust met EMI veer aardingslipjes aan de boven- en zijkant om continu metalen contact met de chassisbehuizing te garanderen

3. Golfsoldeer Omhulling:
- Aanbevolen Piek Temperatuur: 260°C Max
- Verblijftijd: 10 seconden Max

Overwegingen voor PHY Compatibiliteit

PHY Chip Modus: Current & Voltage Modus

Tijdens de selectie van de Ethernet PHY, moeten ingenieurs verifiëren:

• PHY aanbevolen magnetics configuratie
• center tap verbindingsmethode
• terminatie netwerk
• EMC vereisten

Een mechanisch compatibele RJ45 garandeert niet automatisch elektrische compatibiliteit. De connector is slechts één onderdeel van de Ethernet signaalketen, omdat elektronen blijkbaar nog steeds de natuurkunde volgen in plaats van marketingafdelingen.

7499111000A Gigabit RJ45 geïntegreerde magnetics FAQ's

V1: Wat maakt de Würth 7499111000A compatibel met zowel Current-Mode als Voltage-Mode PHY chips?

De 7499111000A beschikt over onafhankelijke PHY-zijde center taps (Pinnen 1, 6, 7, 12) voor alle 4 differentiële paren zonder vastbedrade interne bias spanningskortsluitingen. Dit stelt hardware-ingenieurs in staat om ofwel DC-voedingsrails te injecteren (voor Current-Mode PHY's) of ontkoppelcondensatoren naar aarde te plaatsen (voor Voltage-Mode PHY's), wat universele PHY-transceivercompatibiliteit biedt.

V2: Heeft de 7499111000A ingebouwde LED's?

Nee. De 7499111000A is een "Geen LED" (LED-loze) RJ45 connector. Het is specifiek ontworpen voor toepassingen die statusindicaties via externe lichtpijpen routeren, op het paneel gemonteerde LED's gebruiken, of vereenvoudigde PCB-lay-outs vereisen zonder extra LED-signaalsporen.

V3: Ondersteunt de 7499111000A Power over Ethernet (PoE)?

Nee. Deze connector is een Niet-PoE Gigabit MagJack exclusief ontworpen voor datacommunicatie. Als uw hardware PoE (IEEE 802.3af) of PoE+ (IEEE 802.3at) vereist, selecteer dan een alternatieve PoE-geclassificeerde serie zoals Würth 7499111121A of LINK-PP LPJK serie.
