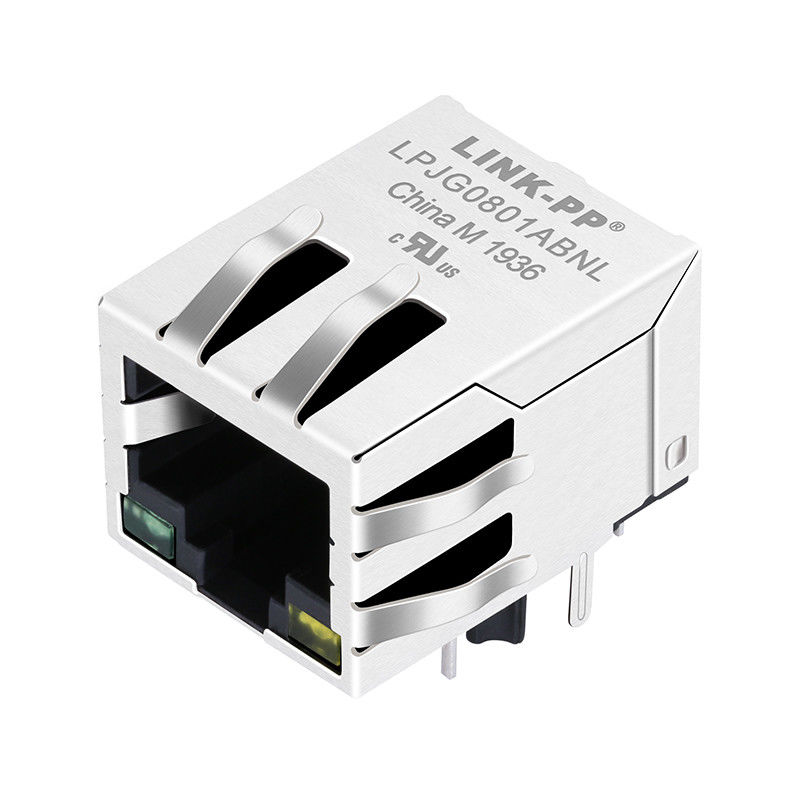

DeKLA1T109-43LFis een1000BASE-T RJ45 MagJack met één poort (geïntegreerde magnetische connector, IMC)ontworpen voor Gigabit Ethernet-netwerkapparatuur. Dit1×1 haakse RJ45-connectorintegreert Ethernet-isolatietransformatoren, common-mode filtering, impedantie-aanpassingsweerstanden en een hoogspanningscondensator in een compact pakket, waardoor de PCB-ruimte aanzienlijk wordt verminderd en de EMI-prestaties worden verbeterd.
Voldoet aanIEEE 802.3abEnFCCvereisten, ondersteunt de KLA1T109-43LF1000BASE-T-transmissie via Categorie 5 UTP-kabelen kenmerkendubbele geïntegreerde LED'svoor link- en activiteitsindicatie. Met1500Vrms-isolatie,350 μH minimale OCL, En750 paringscycliHet is een ideale oplossing voor bedrijfsnetwerken, industrieel Ethernet, IP-communicatieapparatuur en ingebedde netwerksystemen.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | KLA1T109-43LF |
| Producttype | Geïntegreerde Magnetics RJ45-connector (MagJack) |
| Configuratie | 1 × 1 enkele poort |
| Ethernet-standaard | IEEE 802.3ab |
| Datasnelheid | 1000BASE-T Gigabit Ethernet |
| Montagetype | Rechte hoek door gat |
| Afscherming | Afgeschermd |
| Magnetisme | Geïntegreerd |
| Bedrijfstemperatuur | 0°C tot +70°C |
| Opslagtemperatuur | -25°C tot +85°C |
| Naleving | RoHS, IEEE 802.3ab, FCC |
| Parameter | Specificatie |
|---|---|
| Draaiverhouding (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| Open circuitinductie (OCL) | 350 μH Min. (@ 100 kHz, 0,1 V, 8 mA DC-bias) |
| Isolatiespanning (HI-POT) | 1500 Vrms (@ 60 Hz, ingang naar uitgang) |
| Invoegverlies (max.) | ≤ 1,0 dB (1–100 MHz) |
| Overspraak (min.) |
≥ 40 dB (0,3–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) |
| Retourverlies (min. bij 100 Ω belasting) |
≥ 16 dB (1–30 MHz) ≥ 13,5 dB (30–40 MHz) ≥ 11,5 dB (40–50 MHz) ≥ 10 dB (50–80 MHz) |
| Common Mode-afwijzing (CMR) |
≥ 30 dB (1–30 MHz) ≥ 25 dB (30–60 MHz) ≥ 20 dB (60–125 MHz) |
| Functie | Materiaal / Specificatie |
|---|---|
| Behuizingsmateriaal | Thermoplastisch, UL 94V-0, zwart |
| Metalen schild | Messing met 20 μin vernikkeling |
| Contact-/veerdraad | Fosforbrons met selectief goudplating |
| Soldeerpennen | SUS430, gesoldeerd, 0,50 × 0,35 mm |
| Paring Duurzaamheid | Minimaal 750 paringscycli |
| Bedrijfstemperatuur | 0°C tot +70°C |
| Opslagtemperatuur | -25°C tot +85°C |
| Categorie | Parameter | Dimensie |
|---|---|---|
| Algemene afmetingen | Breedte | 16,00 mm [0,630 inch] |
| Hoogte (behuizing)* | 13,60 mm [0,536 inch] | |
| Diepte (lengte) | 21,30 mm [0,839 inch] | |
| Pinnen en lokalisatiepalen | Lengte signaalpin achter | 3,20 mm [0,126 inch] |
| Hoogte van kunststof lokalisatiepaal | 3,20 mm [0,126 inch] | |
| Pingrootte voorste LED (dikte x breedte) | 0,50 × 0,60 mm [0,020 × 0,024 inch] (4 pinnen) | |
| Dikte signaalpen achteraan | 0,35 mm [0,014 inch] (8 pinnen) | |
| Vooraanzicht (LED-indeling) | LED-configuratie | Links: groene LED / rechts: gele LED |
| Linker (groen) LED-pinafstand | 3,10 mm [0,122 inch] | |
| Rechter (geel) LED-pinafstand | 3,00 mm [0,118 inch] | |
| Uiterst linkse LED-pin op connectorrand | 3,10 mm [0,122 inch] | |
| Buitenste LED-pinnen Middenspanwijdte | 11,43 mm [0,450 inch] | |
| Afstand zijaanzicht | Voorste LED-pin op voorste schildlipje | 6,35 mm [0,250 inch] |
| LED-pin aan de voorkant op het midden van de plastic paal | 8,89 mm [0,350 inch] | |
| Plastic paal midden naar de 1e rij signaalpinnen | 3,15 mm [0,124 inch] | |
| 1e rij signaalpinnen naar 2e rij signaalpinnen | 1,20 mm [0,047 inch] | |
| Onderaanzicht / PCB-voetafdruk | Tabbladen voorschild overspannen | 11,43 mm [0,450 inch] |
| Onderste kunststof positioneringspalen Span | 11,43 mm [0,450 inch] | |
| Afstand achterste signaalpin (aangrenzende pinnen) | 1,27 mm [0,050 inch] | |
| Voorkant naar achteren Tabblad midden | 10,70 mm [0,422 inch] | |
| Plastic paal midden tot midden achterschildlipje | 5,08 mm [0,200 inch] | |
| Tabblad voorkant voorschild tot midden kunststof paal | 3,38 mm [0,133 inch] |
De KLA1T109-43LF is ontworpen met een gestandaardiseerde PCB-voetafdruk die geautomatiseerde montage door gaten ondersteunt.
De belangrijkste ontwerpvoordelen zijn onder meer:
De gestandaardiseerde footprint helpt bij het verminderen van de herontwerpinspanningen bij het vervangen van compatibele Gigabit RJ45 MagJack-connectoren.
De KLA1T109-43LF is eenGigabit RJ45-connector met één poort en geïntegreerd magnetisch systeem, ontworpen voor IEEE 802.3ab 1000BASE-T Ethernet-toepassingen.
Ja. Het integreert Ethernet-isolatietransformatoren, impedantie-aanpassingsweerstanden en een hoogspanningscondensator in de RJ45-connectorbehuizing.
De connector ondersteunt1000BASE-T Gigabit Ethernettransmissie via Categorie 5 UTP-kabel.
De geïntegreerde magneten zorgen ervoor1500Vrms-isolatietussen de Ethernet PHY en de netwerkkabel.
Ja. De connector bevat één groene LED en één gele LED, die gewoonlijk worden gebruikt voor indicatie van verbinding, snelheid of activiteit.
Ja. De KLA1T109-43LF voldoet aan de RoHS-milieueisen.
Ja. LINK-PP biedt compatibele LPJG0801ABNL Gigabit RJ45 MagJack-oplossingen met gelijkwaardige elektrische prestaties, PCB-compatibiliteit en langdurige productieondersteuning.
