Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: RB1-125BAG1A
Document: LPJ0013AHNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: $0.5-$0.8
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: 3-5 werkdagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnummer: |
RB1-125BAG1A |
Alternatieve Magjack: |
LPJ0013AHNL |
Gegevenssnelheid: |
10/100 Base-T,AutoMDIX |
Afscherming: |
Beschermd met EMI-vinger |
LED's: |
Groen/geel |
Gratis monsters: |
Beschikbaar |
Onderdeelnummer: |
RB1-125BAG1A |
Alternatieve Magjack: |
LPJ0013AHNL |
Gegevenssnelheid: |
10/100 Base-T,AutoMDIX |
Afscherming: |
Beschermd met EMI-vinger |
LED's: |
Groen/geel |
Gratis monsters: |
Beschikbaar |

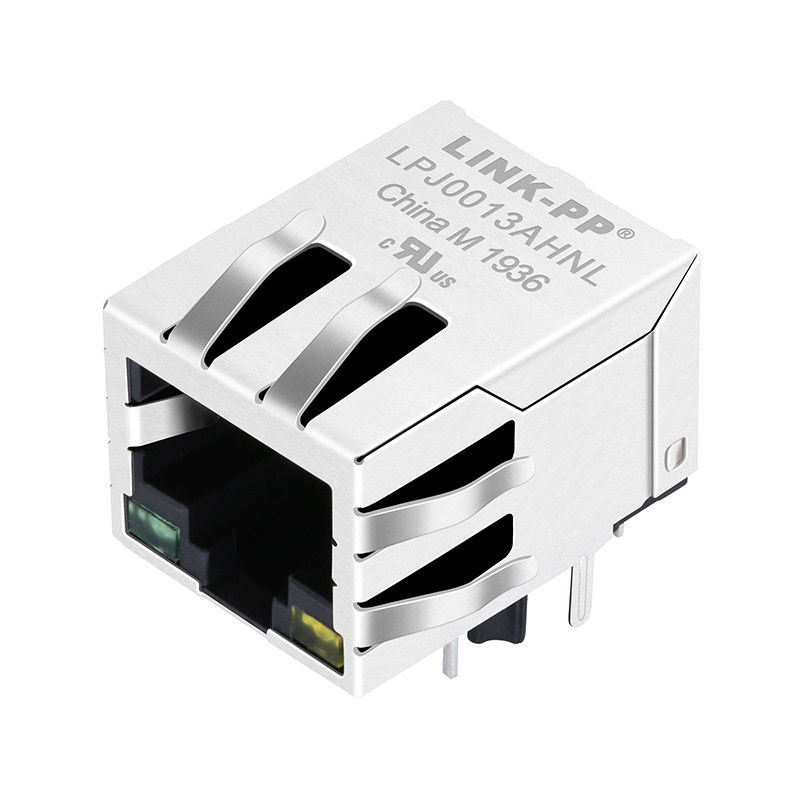

De RB1-125BAG1A is een RJ45 1x1 Modulaire Jack met een geïntegreerde transformator (magnetics), speciaal ontworpen voor 10/100 Base-T en AutoMDIX-toepassingen. Deze haakse, through-hole connector is ontworpen om PCB-layouts te stroomlijnen en het aantal componenten te verminderen, en levert superieure signaalintegriteit en robuuste EMI-bescherming.
Uitgerust met ingebouwde Groene/Gele LED's voor duidelijke visualisatie van de netwerkstatus, en een roestvrijstalen afscherming met EMI-vingers, zorgt de RB1-125BAG1A voor consistente prestaties in netwerk-, telecommunicatie- en industriële hardwareomgevingen.
[ Knop: Offerte aanvragen / Voorraad controleren ]
[ Knop: Download Technische Datasheet (LPJ0013AHNL.pdf) ]
| Parameter | Specificatie |
| Algemene & Mechanische Specificaties | |
| Onderdeelnummer | RB1-125BAG1A |
| Connectortype | RJ45 Jack met Magnetics (1x1) |
| Data Rate Toepassing | 10/100 Base-T, AutoMDIX |
| Montagetype | Through Hole, Haaks (90°) |
| Tab Richting | Omlaag |
| Hoogte Boven Printplaat | 0.525" (13.33mm) |
| LED Kleur | Groen - Geel |
| Afscherming | Afgeschermd met EMI Vinger |
| Afsluitmethode | Solderen |
| Verpakking | Tray |
| Materiaal & Constructie | |
| Component | Materiaal & Afwerking |
| Behuizing & Spoel Case | Hoge-temperatuur Thermoplast, Zwart (UL File E47960, Grade TE250F6, UL94 V-0) |
| RJ Terminal Contacten | Fosfor Brons (0.30mm) |
| Contact Afwerking |
Contactgebied: Gold Flash; Soldeertail: 100µ" min. Tin; Onderplating: 50~100µ" Nikkel |
| Input / Link Terminals |
Messing (Tin over Nikkel afwerking) |
| Voor- & Achterschaal |
Roestvrij Staal (0.20mm dik) |
| Omgevingsparameters | |
| Bedrijfstemperatuurbereik | 0°C tot +70°C |
| Opslagtemperatuurbereik | -40°C tot +85°C |
| Testnormen | Voldoet aan elektrische, mechanische en omgevingsvereisten volgens MIL-STD-1344A en EIA-364 |
| Parameter | Specificatie |
| Elektrische & Magnetische Prestaties | De RB1-125BAG1A wordt rigoureus getest om optimale netwerkprestaties en signaalisolatie te garanderen. |
| Inductie (OCL) | 350µH MIN. @ 100KHz, 0.1V, 8mA DC Bias (Input R1-R2, R7-R8) |
| HiPot (Isolatie) Test | 1500VAC (60sec) of 2250VDC (60sec) |
| Isolatieweerstand | 500MΩ Min. |
| Diëlektrische Weerstandsspanning | 1000VAC Min. |
| Common Mode Rejection | -30dB MIN @ 1~100 MHz |
| Overspraak | -30dB MIN @ 1~100 MHz |
| Zender & Ontvanger Filter | Balans Laagdoorlaat 100Ω Impedantie |
| Insertieverlies | 1~100 MHz (–1.0dB MAX) |
| Return Loss (1~30 MHz) | –18dB MIN |
| Return Loss (30~60 MHz) | –16dB MIN |
| Return Loss (60~80 MHz) | –12dB MIN |
\\
Dankzij de robuuste constructie en geïntegreerde magnetics is de RB1-125BAG1A de ideale interconnectieoplossing voor een breed scala aan B2B-toepassingen, waaronder:
* Industriële Ethernet Switches en Routers
* IoT (Internet of Things) Gateways
* Embedded Systeem Moederborden
* Telecommunicatie Basisstations
* Consumenten Netwerkapparaten en Set-Top Boxes
* Automatisering en Bedieningspanelen
