Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 0813-1X1T-43-F
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: $0.06-$0.35
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Productentype: |
MagJacks (ICM's) |
Artikelnummer: |
0813-1X1T-43-F |
Aantal poorten: |
1x1 |
Snelheid: |
1000Base-T |
EMI -tabbladen: |
Met |
Geleid: |
zonder |
Rohs-compatibel: |
Ja-RoHS |
Bedrijfstemperatuur: |
0 ~ + 70 °C |
Productentype: |
MagJacks (ICM's) |
Artikelnummer: |
0813-1X1T-43-F |
Aantal poorten: |
1x1 |
Snelheid: |
1000Base-T |
EMI -tabbladen: |
Met |
Geleid: |
zonder |
Rohs-compatibel: |
Ja-RoHS |
Bedrijfstemperatuur: |
0 ~ + 70 °C |

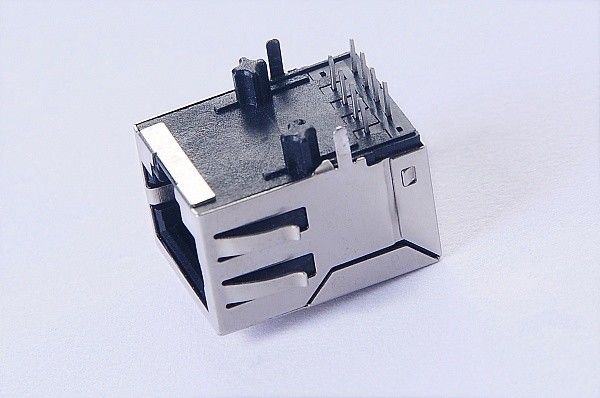

De 0813-1X1T-43-F is een krachtige RJ45 Integrated Connector Module (ICM) met één poort (1x1), ontworpen voor 1000BASE-T (Gigabit Ethernet) toepassingen. Deze MagJack® combineert de hoge dichtheidsvoordelen van een industriestandaard RJ45-connector met nauwkeurig ontworpen magnetisme, waardoor superieure signaalintegriteit, EMI-onderdrukking en galvanische isolatie wordt geboden in één enkel PCB-ruimtebesparend onderdeel.
| Parameter | Specificatie |
|---|---|
| Productnaam | 0813-1X1T-43-F RJ45 met magneten |
| Type | MagJack/ICM |
| Aantal poorten | 1x1 |
| Snelheid | 1000BASE-T |
| Hoogte profiel | Standaard |
| LED | Nee |
| Poortconfiguratie | Tabblad omlaag |
| PoE-beoordeling | Niet PoE |
| Montagetype | Doorlopende montage |
| Bedrijfstemperatuur | 0°C tot +70°C |
| EMI-tabbladen | Ja |
| RoHS-naleving | Ja |
0813-1X1T-43-F is een 1x1 RJ45 MagJack (Integrated Connector Module, ICM) ontworpen voor 1000BASE-T Ethernet-toepassingen. Het combineert de RJ45-connector en de magnetische onderdelen in één compacte oplossing, waardoor het PCB-ontwerp wordt vereenvoudigd, de complexiteit van de lay-out wordt verminderd en betrouwbare Gigabit Ethernet-prestaties worden ondersteund.
Deze connector is gebouwd met een standaard hoogteprofiel, een poortrichting met een tab-down poort en montage door gaten. Hierdoor is deze connector een praktische keuze voor netwerkapparatuur die een stabiele mechanische retentie en een betrouwbare signaalintegriteit vereist. Het bevat ook EMI-tabbladen en voldoet aan RoHS, waardoor het geschikt is voor moderne industriële en commerciële netwerkontwerpen.
1. Draaiverhouding
TP1: 1CT: 1CT ±2%
TP2: 1CT: 1CT ±2%
TP3: 1CT: 1CT ±2%
TP4: 1CT: 1CT ±2%
2. OCL@ 100 kHz / 100 mVRMS: 8 mA DC-voorspanning: 350 µH min.
3. Invoegverlies
0,1 MHz tot 1 MHz: maximaal -1,1 dB
1 MHz tot 65 MHz: maximaal -0,5 dB
65 MHz tot 100 MHz: maximaal -0,8 dB
100 MHz tot 125 MHz: maximaal -1,2 dB
4. Retourverlies (minimaal)
0,5 MHz tot 40 MHz: -18 dB
40 MHz tot 100 MHz: -12 + 20 log(f/80MHz) dB
5. Afwijzing van gemeenschappelijke modus naar gemeenschappelijke modus:100 kHz tot 100 MHz: -30 dB min
6. Afwijzing van gemeenschappelijke modus naar differentiële modus:100 kHz tot 100 MHz: -35 dB min
7. Hipot/isolatiespanning:1500 Vrms of 2250 VDC
De 0813-1X1T-43-F MagJack is een veelzijdige oplossing voor een breed scala aan Ethernet-apparaten, waaronder:
Deze RJ45-connector met magnetisme is ideaal voor:
Omdat de magneten in de connector zijn geïntegreerd, kan het ontwerp compacter en gemakkelijker te routeren zijn.
Het onderdeel is ontworpen voor 1000BASE-T, waardoor het uitstekend geschikt is voor snelle koperen Ethernet-verbindingen.
De configuratie met tab-down en geen LED-ontwerp ondersteunen gestroomlijnde frontpaneel- en bordindelingen.
Ingebouwde EMI-tabbladen helpen de ruisbeheersing te verbeteren en ondersteunen robuustere systeemprestaties.
Dankzij RoHS-conformiteit voldoet deze connector aan de moderne milieu- en productie-eisen.
