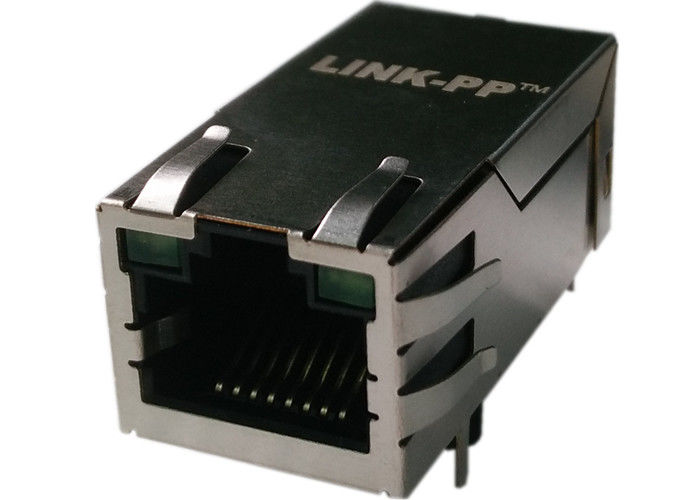

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 connector (Tab-Up, 35W PSE, 2250VDC)

De JK0-0177NL is een hoogwaardige, single-port (1x1) Gigabit (1000BASE-T) RJ45 Integrated Connector Module (ICM) uit de eigen PulseJack™ serie. Ontworpen met een geavanceerde interne architectuur met 12 discrete signaalpinnen en 4 geïsoleerde PoE+ voedingspinnen, voldoet de JK0-0177NL volledig aan de IEEE 802.3at / IEEE 802.3bt specificaties.

Het levert tot 35W continue stroom aan de PSE-zijde (15W–30W aan de PD-zijde) over 2 of 4 paren, met behoud van een robuuste 2250 VDC diëlektrische isolatie. Met een toonaangevende minimale open-circuit inductie (OCL) van 350 µH, geverifieerd onder 20 mA lijn-DC-bias, zorgt de JK0-0177NL voor nul kernverzadiging in high-power PoE-opstellingen. Gehuisvest in een UL 94 V-0 vlamvertragende thermoplastische behuizing met MSL 1-classificatie, is het geoptimaliseerd voor high-density netwerkhardware, IP-beveiligingscamera's, smart building controllers en enterprise access points.

1. Algemene en Milieuprestaties

2. PoE Stroomlevering & Elektrische Kenmerken (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. Materialen, Mechanische Duurzaamheid & LED-configuratie

IF=20 mAIF​=20 mA

JK0-0177NL RJ45 Connector Datasheet

Technische Diepgaande Analyse: Waarom Kiezen voor de JK0-0177NL?

1. 20 mA DC Bias Tolerantie: Voorkomen van Kernverzadiging bij Hoge Ongebalanceerde Stromen

De meeste generieke Gigabit ICM's zijn slechts beoordeeld voor 11 mA DC-bias onder de oudere IEEE 802.3-standaard. In real-world PoE+-installaties kunnen weerstandsonevenwichtigheden in kabelparen hoge DC-lusoffsets veroorzaken.

De Pulse JK0-0177NL garandeert een minimum 350 µH OCL bij 20 mA DC-bias, wat bijna dubbel de verzadigingsmarge levert van conventionele connectoren. Dit voorkomt inductieverlies, stabiliseert hoogfrequente return loss en elimineert volledig pakketverlies of link-flapping op lange kabeltrajecten (tot 100 meter).

2. Fysieke Scheiding van 12 Signaal + 4 PoE Pinnen

In tegenstelling tot gangbare geïntegreerde connectoren die middentaps op interne signaalsporen combineren, beschikt de JK0-0177NL over een exclusieve fysieke scheiding van 12 signaalpinnen en 4 zware PoE-voedingspinnen.

• Thermische Ontkoppeling: Isoleert tot 35W continue DC-verwarming van gevoelige PHY-differentiaalssignalen.
• Verminderde Near-End Crosstalk (NEXT): Minimaliseert wederzijdse inductiekoppeling tussen stroominjectietransiënten en datatransformatoren.

Hardware Ontwerp & PCB Layout Aanbevelingen

1. High-Current PoE Routing (4 Voedingspinnen):

• Route de 4 speciale PoE-voedingssporen met een breedte van minimaal 30 tot 35 mils (voor 1 oz koper) om tot 720 mA continue lijnstromen te accommoderen met minimale temperatuurstijging.
• Plaats een lokaal thermisch transferpolygoon onder de retourvoedingspinnen om warmte direct in interne grond-/voedingsvlakken te geleiden.

2. 2250 VDC Isolatie Keep-Out Grens:

Handhaaf een absolute vrije afstand van ≥ 2,0 mm tussen de front-end lijn-side schakeling (chassis/afschermingsgrond) en de digitale PHY-side schakeling (logische grond) om 2250 VDC diëlektrische tests veilig te doorstaan.

3. Golfsolderen Thermisch Profiel:

Omdat de module een MSL 1 thermoplastische behuizing heeft, is deze direct uit de verpakking klaar voor golfsolderen. De aanbevolen piektemperatuur is maximaal 260°C gedurende een periode van niet langer dan 10 seconden.

Inkoop, Logistiek & Bestelinformatie

• Onderdeelnummer voor Bestelling: JK0-0177NL
• Verpakkingsstandaard: Industriële antistatische Tray-verpakking (beschermende gedempte master verzenddozen).
• Vochtgevoeligheid: JEDEC MSL 1 (geen dry-pack of bakken vereist voor golfsolderen).
• Minimale Bestelhoeveelheid (MOQ): Standaard volledige trayhoeveelheden (Monsterhoeveelheden ondersteund voor prototyping).
• Standaard Fabrieks Levertijd: 6–10 Weken (Neem contact op met onze verkoopafdeling voor dynamische bufferinventaris).

Veelgestelde Vragen

V1: Wat is het operationele verschil tussen de Pulse JK0-0177NL en JXK0-0177NL?

A: Het belangrijkste verschil ligt in de bedrijfstemperatuurclassificatie. De JK0-0177NL is gespecificeerd voor commerciële temperatuuromgevingen (0°C tot +70°C). De JXK0-0177NL is ontworpen met magnetische draad en inkapseling voor uitgebreide temperaturen om industriële temperaturen (-40°C tot +85°C) te weerstaan. Beide apparaten delen identieke pinouts, footprintafmetingen en elektrische turns ratios.

V2: Kan de JK0-0177NL IEEE 802.3bt 4-pair PoE-stroom ondersteunen?

A: Ja. Hoewel de JK0-0177NL oorspronkelijk gericht was op IEEE 802.3at (PoE+) 30W levering over 2 paren (met lijnverbindingen MX1 en MX2, of 15W met MX3/MX4), maken de interne 4-kanaals transformatorgeometrie en de speciale 4-pins stroomafname het mogelijk om tot 30W–80W stroomdistributie over alle 4 paren te ondersteunen onder de nieuwere IEEE 802.3bt-standaard.

V3: Waarom is 350 µH @ 20 mA DC-bias cruciaal voor PoE+-toepassingen?

A: Wanneer hoge DC-stromen door een Ethernet-kabel lopen, veroorzaken weerstandsonevenwichtigheden tussen geleiderparen een ongebalanceerde DC-bias over de transformatorwikkelingen. De JK0-0177NL garandeert een inductie van minimaal 350 µH met een 20 mA DC-stroombias, wat magnetische verzadiging voorkomt die Ethernet-differentiaalssignalen kan vervormen en pakketverlies kan veroorzaken.

V4: Welke Ethernet PHY-transceivers zijn compatibel met de JK0-0177NL?

A: De standaard 1CT:1CT turns ratio over alle 4 differentiële kanalen maakt de JK0-0177NL universeel compatibel met alle toonaangevende Gigabit Ethernet PHY's voor stroom- en spanningsmodus, inclusief IC's van TI, Marvell, Broadcom, Realtek en Microchip.
