Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: SGS, UL,CE, ISO9001:2008,REACH
Modelnummer: J8064D648ANL
Document: LPJ46204AENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $1.1-$5.5
Verpakking Details: DIENBLAD
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 208K/Month
Onderdeelnummer: |
J8064D648ANL |
Dwarsp/n: |
LPJ46204AENL |
Gegevenssnelheid: |
100base-TX |
Configuratie: |
1x4 poort, tab-omlaag |
Montagestijl: |
door de hole |
Led's: |
Groen/Geel (links/rechts) |
Isolatie: |
2250 V DC |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
ROHS: |
Meewerkend |
Gratis monsters: |
Beschikbaar |
Onderdeelnummer: |
J8064D648ANL |
Dwarsp/n: |
LPJ46204AENL |
Gegevenssnelheid: |
100base-TX |
Configuratie: |
1x4 poort, tab-omlaag |
Montagestijl: |
door de hole |
Led's: |
Groen/Geel (links/rechts) |
Isolatie: |
2250 V DC |
Bedrijfstemperatuur: |
0 ° C tot +70 ° C |
ROHS: |
Meewerkend |
Gratis monsters: |
Beschikbaar |
J8064D648ANL is een 100BASE-TX RJ45 1x4 tab-down geïntegreerde magnetische connector met G/Y LED's, 2250 VDC isolatie, 1CT:1CT windingverhouding en through-hole montage voor LAN, SOHO, hub en switch toepassingen.

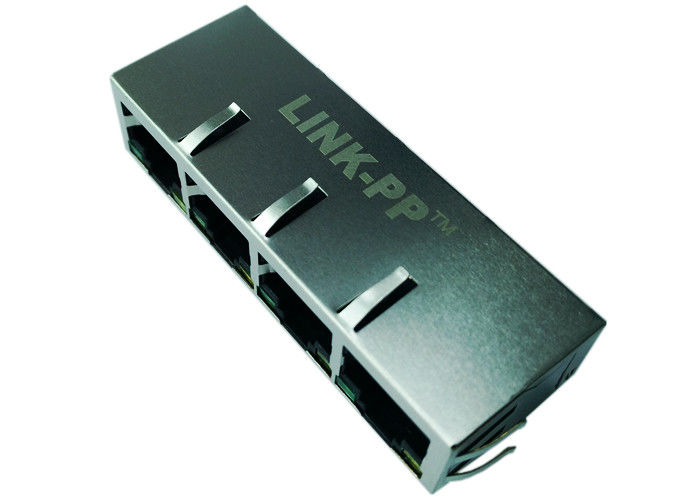

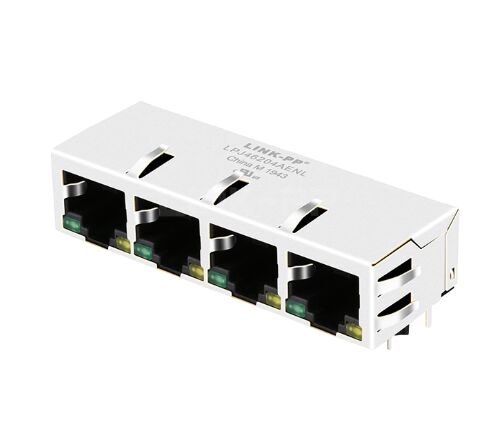

De J8064D648ANL Geïntegreerde Magnetische Connector (ICM) is een hoogwaardige RJ45 1x4, tab-down Ethernet connector ontworpen voor 100BASE-TX Fast Ethernet toepassingen. Met geïntegreerde magnetica, groen/gele LED's en een through-hole montage ontwerp, is deze connector ontworpen om stabiele signaaloverdracht, betrouwbare isolatie en vereenvoudigde PCB-integratie te leveren.
Dit model is zeer geschikt voor SOHO-apparaten, ADSL-modems, LAN-on-Motherboard (LOM) oplossingen, hubs en switches waar een compact ontwerp, elektrische prestaties en betrouwbare Ethernet-connectiviteit essentieel zijn.
Als u op zoek bent naar een 100 Mbps RJ45 geïntegreerde magnetische jack met sterke elektrische kenmerken en brede toepassingsdekking, is de J8064D648ANL een praktische en efficiënte keuze.
| Parameter | Specificatie |
| Windingverhouding (TX/RX) | 1CT:1CT / 1CT:1CT |
| Datasnelheid | 100BASE-TX |
| Insertion Loss | -1,0 dB TYP (1-100 MHz) |
| Return Loss (100Ω ±15Ω) | -20 dB (1-10 MHz) / -16 dB (30 MHz) / -12 dB (60-80 MHz) |
| Crosstalk | -40 dB (1-30 MHz) / -35 dB (30-60 MHz) / -30 dB (60-100 MHz) |
| Common Mode Rejection | -30 dB (1-50 MHz) / -20 dB (50-130 MHz) |
| Hipot (Isolatie) |
2250 VDC (50/60 Hz, 1 minuut |
De J8064D648ANL is ontworpen voor betrouwbare netwerkapparatuur, waaronder:
J8064D648ANL 1x4 RJ45 MagJack. Kenmerken 100 Base-TX snelheid, 2250VDC isolatie en G/Y LED's. Geoptimaliseerd voor switches, hubs en LOM-toepassingen.
J8064D648ANL is een 100BASE-TX geïntegreerde magnetische RJ45 connector gebruikt in Fast Ethernet toepassingen zoals modems, switches, hubs en LAN-on-Motherboard ontwerpen.
Ja. Het is een Geïntegreerde Magnetische Connector (ICM), die de RJ45 connector en magnetica combineert in één component.
Het heeft een 1x4 poortconfiguratie.
De connector biedt minimaal 2250 VDC isolatiespanning.
Ja, het is RoHS-conform.
Het bedrijfstemperatuurbereik is 0°C tot +70°C.
