Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: RB1-125BAG1A
Document: LPJ0013AHNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.5-$0.8
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: op voorraad Verzending binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
PN: |
RB1-125BAG1A |
GEMAAKT IN CHINA: |
LPJ0013AHNL |
Productentype: |
MagJack RJ45-connector met transformator |
Led-indicator: |
Groen / Geel |
EMI-afscherming: |
Afgeschermd |
Ethernet-toepassing: |
10/100Base-T |
Isolatiebescherming: |
ingebouwd |
Montagetype: |
Door gat, rechte hoek |
PN: |
RB1-125BAG1A |
GEMAAKT IN CHINA: |
LPJ0013AHNL |
Productentype: |
MagJack RJ45-connector met transformator |
Led-indicator: |
Groen / Geel |
EMI-afscherming: |
Afgeschermd |
Ethernet-toepassing: |
10/100Base-T |
Isolatiebescherming: |
ingebouwd |
Montagetype: |
Door gat, rechte hoek |

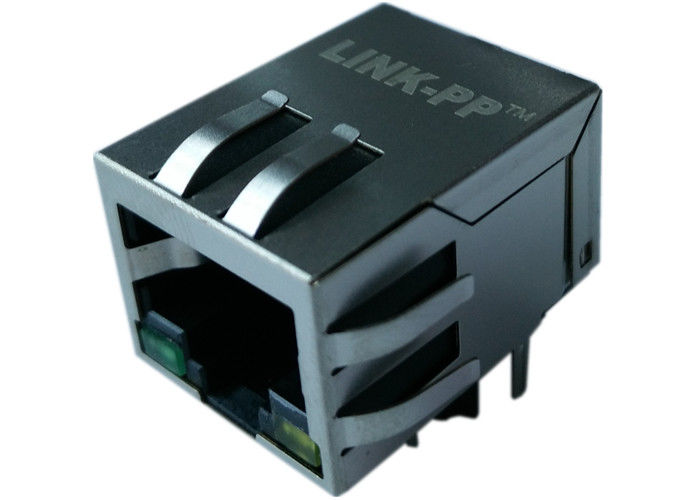

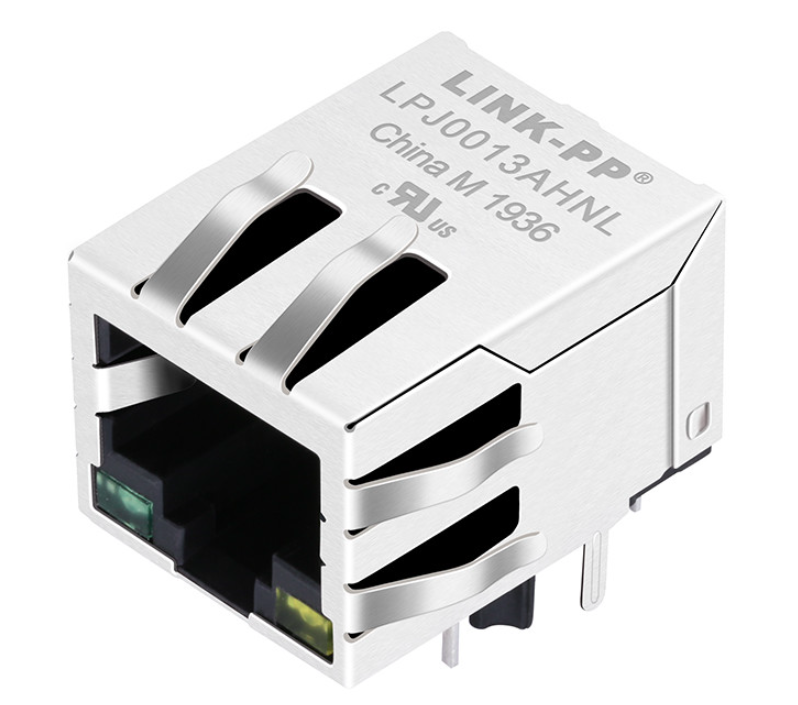

De RB1-125BAG1A RJ45 1×1 met transformator is een hoogwaardige geïntegreerde RJ45 MagJack connector ontworpen voor 10/100Base-T Ethernet-toepassingen. Deze enkele poort, afgeschermde RJ45-connector integreert een LAN-transformator (magnetics), EMI-afscherming met aardingsvingers, en dual-color LED-indicatoren in een compacte through-hole haakse behuizing.
Ontworpen voor Ethernet-netwerkapparatuur die betrouwbare signaalintegriteit, EMI-onderdrukking en ruimtebesparende PCB-integratie vereist, ondersteunt de RB1-125BAG1A AutoMDIX-functionaliteit, voldoet aan veeleisende elektrische prestatievereisten en biedt uitstekende common-mode onderdrukking, laag invoegverlies en isolatiebescherming.
Deze RJ45-connector met geïntegreerde transformator en LED is ideaal voor toepassingen, waaronder Ethernet-switches, routers, industriële netwerkapparatuur, ingebedde controllers, IoT-gateways en communicatieapparaten.
| Parameter | Specificatie |
|---|---|
| Producttype | RJ45-connector met geïntegreerde transformator |
| Onderdeelnummer | RB1-125BAG1A |
| Connectortype | RJ45 Modulaire Jack (MagJack) |
| Configuratie | 1×1 Enkele Poort |
| Toepassing | 10/100Base-T Ethernet |
| Geïntegreerde magnetics | Ja |
| LED-indicator | Ja |
| LED-kleur | Groen / Geel |
| Afscherming | Afgeschermd met EMI-vinger |
| Montagetype | Through Hole |
| PCB-montageoriëntatie | Rechte hoek (90°) |
| Tabrichting | Omlaag |
| Aantal rijen | 1 |
| Aantal kernen per jack | 4 |
| Verpakking | Tray |
| Parameter | Specificatie |
|---|---|
| Hoogte boven PCB | 0.525" (13.33mm) |
| Poortconfiguratie | Enkele Poort |
| Afsluitstijl | Solderen |
| Materiaal behuizing | Roestvrij staal |
| Dikte voorste behuizing | 0.20mm |
| Dikte achterste behuizing | 0.20mm |
| Aardingspoot | Vooraf solderen |
| Materiaal behuizing | Thermoplast voor hoge temperaturen |
| Kleur behuizing | Zwart |
| Vlamvertragendheid | UL94 V-0 |
| Component | Materiaal | Specificatie |
|---|---|---|
| RJ45-terminal | Fosforbrons | Dikte 0.30mm |
| Afwerking contactgebied | Gouden flits | |
| Afwerking soldeertip | 100µ" Min Tin | |
| Onderplating | 50~100µ" Nikkel | |
| Ingangsterminal | Messing | Dikte 0.35mm |
| Link terminal | Messing | Dikte 0.25mm |
| Contactafwerking | Gouden flits | |
| Afschermingsmateriaal | Roestvrij staal |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | 0°C tot +70°C |
| Opslagtemperatuur | -40°C tot +85°C |
| Opslagconditie | Bescherming tegen corrosie en fysieke schade |
| Parameter | Specificatie |
|---|---|
| Ethernet-snelheid | 10/100Base-T |
| Impedantie | 100Ω Gebalanceerd Laagdoorlaatfilter |
| AutoMDIX-ondersteuning | Ja |
| Aantal poorten | 1 |
| Transformatortype | Geïntegreerde LAN-magnetics |
| Parameter | Specificatie |
|---|---|
| Primaire inductie | 350µH Min |
| Testconditie | 100kHz, 0.1V, 8mA DC-bias |
| Ingangsisolatie | 1500VAC / 60 sec |
| DC-isolatie | 2250VDC / 60 sec |
De RB1-125BAG1A geïntegreerde magnetics module is ontworpen om betrouwbare Ethernet-signaaloverdracht te behouden door geoptimaliseerde filtering en ruisonderdrukking.
| Frequentiebereik | Prestaties |
|---|---|
| 1~100MHz | -1.0dB Max |
| Frequentiebereik | Prestaties |
|---|---|
| 1~30MHz | -18dB Min |
| 30~60MHz | -16dB Min |
| 60~80MHz | -12dB Min |
| Parameter | Prestaties |
|---|---|
| Common Mode Rejection (CMR) | -30dB Min @1~100MHz |
| Overspraak | -30dB Min @1~100MHz |
In tegenstelling tot traditionele RJ45-connectoren die externe LAN-transformatoren vereisen, combineert de RB1-125BAG1A:
in één compacte component, waardoor de PCB-complexiteit en assemblagekosten worden verminderd.
Met:
zorgt de connector voor stabiele 10/100Mbps Ethernet-communicatie.
De combinatie van:
biedt uitstekende duurzaamheid voor langdurige werking.
De RB1-125BAG1A ondersteunt 10/100Base-T Ethernet-toepassingen, wat betrouwbare Fast Ethernet-connectiviteit biedt voor netwerkapparatuur.
Ja. Deze RJ45 MagJack integreert Ethernet-magnetics, waardoor een aparte externe LAN-transformator overbodig is.
Ja. De RB1-125BAG1A ondersteunt AutoMDIX, waardoor automatische detectie en correctie van de zend- en ontvangstparen van Ethernet-kabels mogelijk is.
De connector maakt gebruik van een through-hole haakse montageontwerp, wat zorgt voor een sterke mechanische stabiliteit voor PCB-assemblage.
Ja. Het beschikt over geïntegreerde groen/gele LED-indicatoren voor het bewaken van de Ethernet-link- en activiteitsstatus.
De geïntegreerde transformator biedt een minimale primaire inductie van 350µH bij 100kHz met 8mA DC-bias.
Ja. De RB1-125BAG1A is voorzien van een roestvrijstalen afscherming met EMI-aardingsvingers om elektromagnetische interferentie te verminderen.
Het bedrijfstemperatuurbereik is 0°C tot +70°C, met opslagmogelijkheid van -40°C tot +85°C.
Geïntegreerde RJ45 MagJacks worden veel gebruikt in Ethernet-switches, routers, industriële controllers, IoT-apparaten, ingebedde systemen en communicatieapparatuur.
Ja. Omdat de transformator is geïntegreerd in de RJ45-connectorassemblage, kan dit het PCB-ontwerp vereenvoudigen en het aantal componenten verminderen in vergelijking met aparte oplossingen.
