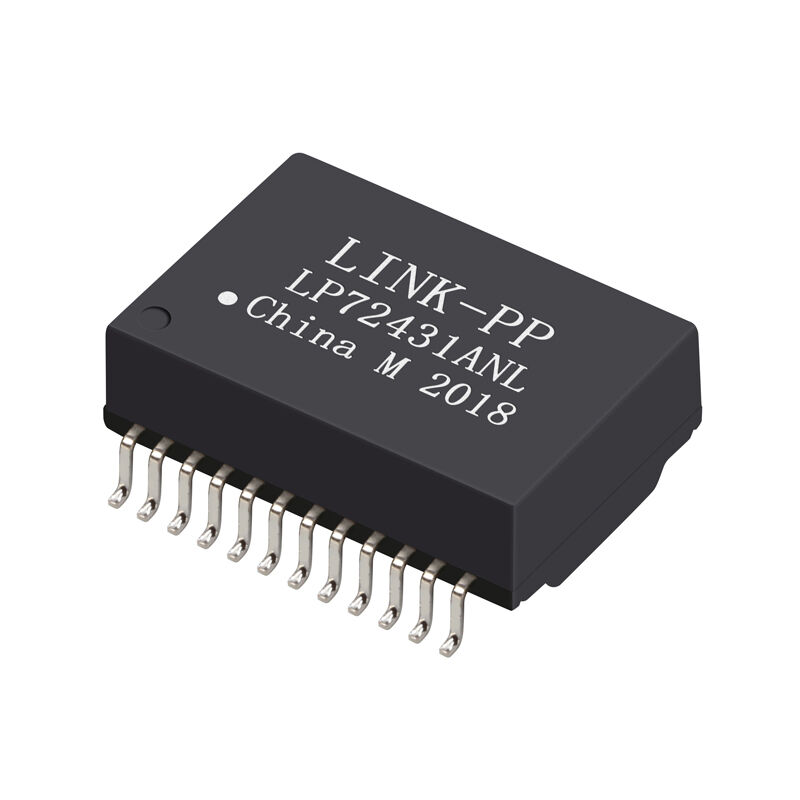

LP72431ANL 10GBASE-T Transformermodule voor PoE++ IEEE 802.3bt

Toepassingen & Conformiteit van LP72431ANL 10GBASE-T Transformatormodule

Primaire Toepassingen

• 10GBASE-T Ethernet-systemen
• PoE++ Power Sourcing Equipment (PSE)
• Powered Devices (PD)
• SOHO-apparaten (bijv. ADSL-modems)
• LAN-on-Motherboard (LOM)
• Ethernet-hubs en -switches
• Enterprise en industriële netwerkapparatuur

Normen & Certificeringen

• Conform met IEEE 802.3bt (PoE++)
• UL Gecertificeerd – Dossiernr. E484653
• RoHS-conform

LP72431ANL Mechanische & Omgevingskenmerken

Elektrische Specificaties (@25°C)

1. Draairatio

Gebalanceerde center-tap configuratie zorgt voor een juiste impedantieaanpassing tussen de PHY en de kabelzijde.

2. Open Circuit Inductie (OCL)

Geoptimaliseerd voor hoogfrequente 10G-transmissie met ondersteuning voor PoE++ DC-biascondities.

3. DC Stroomcapaciteit

Ontworpen voor PoE++ high-power leveringsvereisten.

4. Hi-Pot Isolatie

Biedt versterkte isolatie tussen primaire en secundaire circuits.

5. Insertieverlies

Laag insertieverlies ondersteunt stabiele 10GBASE-T oogdiagramprestaties over uitgebreide frequentiebanden.

6. Return Loss (Minimum)

Zorgt voor een juiste impedantieaanpassing en geminimaliseerde signaalreflectie.

7. Overspraak

8. Differentiële naar Common Mode Onderdrukking

Effectieve onderdrukking van EMI en common-mode ruis in high-speed Ethernet-omgevingen.

LP72431ANL 10GBASE-T PoE++ Transformatormodule Datasheet

Belangrijkste Technische Voordelen van LP72431ANL 10G PoE++ Transformator

• Geoptimaliseerd voor 10GBASE-T hoogfrequente prestaties
• Ondersteunt 1000mA continue DC-stroom voor PoE++
• 1500Vrms isolatie voor verbeterde veiligheid
• Industriële temperatuurbereik (-40°C tot +85°C)
• Compact 24-pins SMD-pakket
• Ontworpen voor geautomatiseerde assemblage (Tape & Reel)

Samenvatting van SMT 10G LAN Transformator

LP72431ANL is een 10GBASE-T PoE++ transformatormodule die combineert:

• Hoogfrequente signaalintegriteit (1–500MHz)
• Sterke EMI-onderdrukking
• High-current capaciteit
• Industriële temperatuurbestendigheid
• IEEE 802.3bt conformiteit

Het is ideaal voor de volgende generatie 10G Ethernet-switches, industriële PoE++-apparatuur en high-performance netwerkinfrastructuur die stabiele gegevensoverdracht en hoge stroomlevering vereisen.

LP72431ANL 10G PoE++ LAN Magnetics Veelgestelde Vragen

1. Wat is LP72431ANL en voor welke toepassingen is het ontworpen?

Antwoord:
LP72431ANL is een 10GBASE-T PoE++ LAN magnetics transformatormodule ontworpen voor high-speed Ethernet met verbeterde stroomlevering. Het is ontworpen om IEEE 802.3bt (PoE++) toepassingen te ondersteunen, waar zowel 10G gegevensoverdracht als hoge DC-stroomcapaciteit vereist zijn. Typische toepassingen zijn enterprise switches, PoE++ power sourcing equipment (PSE), powered devices (PD) en high-performance netwerksystemen.

2. Wat maakt LP72431ANL geschikt voor PoE++ toepassingen?

Antwoord:
LP72431ANL beschikt over een hoge DC-stroomcapaciteit van 1000mA continu @57VDC, versterkte isolatie (1500 Vrms) en geoptimaliseerde hoogfrequente magnetica. Deze kenmerken zorgen ervoor dat het betrouwbaar kan werken onder PoE++ stroombelastingen met behoud van stabiele 10G signaalintegriteit over de LAN-link.

3. Is LP72431ANL conform met industriestandaarden?

Antwoord:
Ja. LP72431ANL is volledig conform met IEEE 802.3bt, de standaard die PoE++-vereisten definieert voor zowel stroomlevering als Ethernet-signaalprestaties. Het beschikt over UL-certificering (Dossiernr. E484653) en voldoet aan de RoHS-milieunormen.

4. Wat is de draairatio van deze transformator?

Antwoord:
De LP72431ANL transformator heeft een 1CT : 1CT ± 5% center-tapped draairatio voor alle kanalen. Deze gebalanceerde configuratie zorgt voor een juiste impedantieaanpassing tussen de Ethernet PHY en de kabel, wat cruciaal is voor het behoud van 10GBASE-T linkprestaties.

5. Welke elektrische prestaties kunnen worden verwacht bij hoge frequentie?

Antwoord:
LP72431ANL is ontworpen voor breedbandige signaalondersteuning van 1 MHz tot 500 MHz, inclusief laag insertieverlies en gecontroleerd return loss dat helpt bij het behouden van signaalintegriteit voor 10G-toepassingen:

• Insertieverlies: tot -3.0 dB (400–500 MHz)
• Return Loss: ≥ -18 dB in belangrijke frequentiebanden
• Overspraak: typisch -25 dB
• CMRR: typisch -20 dB

Deze specificaties ondersteunen robuuste 10GBASE-T transmissieprestaties en lage EMI.

6. Kan LP72431ANL werken in industriële omgevingen?

Antwoord:
Ja. LP72431ANL heeft een breed bedrijfstemperatuurbereik van -40°C tot +85°C, waardoor het geschikt is voor industriële netwerkapparatuur, buitenbehuizingen en thermisch veeleisende toepassingen. De module is ook bestand tegen standaard surface-mount reflow-omstandigheden tot 250°C gedurende 5 seconden.

7. Welk mechanisch pakket gebruikt LP72431ANL?

Antwoord:
LP72431ANL wordt geleverd in een 24-pins Surface Mount Device (SMD) pakket, doorgaans geleverd in Tape & Reel voor geautomatiseerde assemblage. Het compacte pakket vermindert meetbaar de voetafdruk op de printplaat en biedt tegelijkertijd robuuste mechanische stabiliteit.

8. Hoe gaat LP72431ANL om met interferentie en ruisonderdrukking?

Antwoord:
LP72431ANL bevat geïntegreerde magnetica geoptimaliseerd voor differentiële signalering en common-mode ruisonderdrukking. Het ontwerp levert effectieve onderdrukking van common-mode ruis en overspraak, waardoor EMI wordt verminderd en de bit-foutprestaties worden verbeterd in high-speed 10G-omgevingen.

9. Is LP72431ANL geschikt voor smart home en SOHO-toepassingen?

Antwoord:
Ja, LP72431ANL is geschikt voor SOHO (Small Office/Home Office) apparaten zoals ADSL-modems of geïntegreerde LAN-poorten. De high-current capaciteit en het industriële temperatuurbereik maken het echter bijzonder waardevol in enterprise en industriële PoE++-systemen waar prestaties en betrouwbaarheid cruciaal zijn.

10. Hoe moeten ontwerpers LP72431ANL valideren in hun systeem?

Antwoord:
Ontwerpers moeten LP72431ANL valideren als onderdeel van hun Ethernet PHY, magnetics en layout co-design. Belangrijke controles omvatten:

• Signaalintegriteitsmetingen (oogdiagram, S-parameters)
• DC-biasbehandeling onder PoE++-belasting
• Return loss en insertieverlies over belangrijke frequentiebanden
• Isolatie- en diëlektrische weerstandstests

Het combineren van deze evaluaties zorgt voor optimale systeemprestaties en conformiteit.

11. Wat is het voordeel van geïntegreerde AutoMDX?

Antwoord:
De AutoMDX functionaliteit vereenvoudigt de connectiviteit van de netwerkinterface door automatisch de juiste zend-/ontvangstparen te detecteren en te configureren. Dit voorkomt handmatige crossover-bedrading en verbetert de systeemflexibiliteit.

12. Waar kan ik de volledige datasheet en PCB-voetafdruk vinden?

Antwoord:
De volledige datasheet met elektrische specificaties, pinbezettingen, aanbevolen PCB-lay-out en mechanische tekeningen is beschikbaar op de officiële LINK-PP website of door contact op te nemen met geautoriseerde distributeurs. Neem voor technische ondersteuning contact op met de verkoop- of technische vertegenwoordigers van LINK-PP.
