Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL file E484635; RoHS marking (per LPJE169AENL drawing)
Modelnummer: Xmk-9758-8813-s0l1-h
Document: LPJE169AENL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 20 stuks
Prijs: onderhandelbaar
Verpakking Details: 20pcs/Tray of Spoel
Levertijd: Bevestig beschikbaarheid
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 100K-PCS/Month
Referentie onderdeelnummer: |
XMK-9758-8813-S0L1-H |
Productentype: |
Laag-profielrj45 Hefboom |
LINK-PP-deelnummer: |
LPJE169AENL |
LED-status: |
Links groen / rechts geel |
Vergrendelingsoriëntatie: |
Lusje-versla |
Neem contact op met Matrix: |
8P8C (CAT 5e) |
Magnetics: |
Niet-magnetisch (modulaire aansluiting) |
Afscherming: |
Koperlegering met EMI-lipjes |
Bedrijfstemperatuur: |
-40°C tot +85°C |
Diëlektrische sterkte: |
1000V wisselstroom / 1m |
Duurzaamheid: |
750 Koppelcycli MIN. |
Milieu: |
Rohs & Reach-conform |
Referentie onderdeelnummer: |
XMK-9758-8813-S0L1-H |
Productentype: |
Laag-profielrj45 Hefboom |
LINK-PP-deelnummer: |
LPJE169AENL |
LED-status: |
Links groen / rechts geel |
Vergrendelingsoriëntatie: |
Lusje-versla |
Neem contact op met Matrix: |
8P8C (CAT 5e) |
Magnetics: |
Niet-magnetisch (modulaire aansluiting) |
Afscherming: |
Koperlegering met EMI-lipjes |
Bedrijfstemperatuur: |
-40°C tot +85°C |
Diëlektrische sterkte: |
1000V wisselstroom / 1m |
Duurzaamheid: |
750 Koppelcycli MIN. |
Milieu: |
Rohs & Reach-conform |
De XMK-9758-8813-S0L1-H is een ultraslanke, single-poort (1×1) Low-Profile Through-Hole (THT) RJ45 modulaire jack, speciaal ontworpen voor netwerkhardware met hoge dichtheid en weinig ruimte. Met een zithoogte van slechts 11,30 mm en een compacte longitudinale diepte van 15,20 mm, elimineert het mechanische interferentie van de behuizing in 1U blade servers, thin clients en compacte IoT-gateways.
Als een puur mechanische modulaire connector (niet-magnetisch / zonder interne transformator), integreert het linker groene / rechter gele status-LED's, robuuste koperlegering nikkelafscherming met multi-point EMI-veerpootjes, en 1000V AC diëlektrische sterkte. Het dient als een 100% pin-compatibele, footprint-identieke drop-in vervanging voor LINK-PP LPJE169AENL.
| Categorie | Technische Parameter | Technische Benchmark | Testconditie / Opmerkingen |
|---|---|---|---|
| Basisidentificatie | Fabrikant / Merk | Directe Levering van Fabriek | Precisie geautomatiseerde stempelijn |
| Onderdeelnummer (P/N) | XMK-9758-8813-S0L1-H | Actieve cataloguscode | |
| Directe Kruisreferentie | LINK-PP LPJE169AENL | 100% Drop-in Pin-naar-Pin Match | |
| Connector Categorie | Low-Profile Modulaire Jack (Niet-Magnetisch) | Voor discrete printplaat-magnetics | |
| Prestatiecategorie | CAT 5e (Klasse D conform) | Ondersteunt 10/100/1000 Mbps PHY-verbindingen | |
| Elektrische Parameters | Spanningsclassificatie | 125 V AC RMS | Continue operationele classificatie |
| Stroomclassificatie | 1,5 A | Max. per contactpositie | |
| Contactweerstand | 50 mΩ MAX. | Initiële koppelingsinterface weerstand | |
| Isolatieweerstand | 500 MΩ MIN. | Getest @ 500 V DC | |
| Diëlektrische sterkte | 1000 V AC (50/60 Hz), 1 Minuut | Contact-naar-contact & contact-naar-afscherming | |
| Optisch (LED Status) | Linker LED | Effen Kleur: Groen (565 nm) | Pin 9 (+) Anode / Pin 10 (-) Kathode |
| Rechter LED | Effen Kleur: Geel (585 nm) | Pin 11 (+) Anode / Pin 12 (-) Kathode | |
| LED Doorlaatspanning (VF) | Groen: 1,8–2,6 V / Geel: 1,8–2,6 V | @ IF=20 mA (IR≤10 μA @ VR=5V) | |
| Mechanisch & Materialen | Afmetingen Pakket | 15,20 mm (L) × 16,00 mm (B) × 11,30 mm (H) | Totale afschermingsbreedte: 16,25 ± 0,25 mm |
| Montageklasse | THT (Through-Hole Technology) 90° | Rechthoekige horizontale zij-ingang | |
| Slot / Tab Richting | Tab-Omlaag (Slot Omlaag) | Standaard bodem-slot retentie | |
| Behuizingsmateriaal | Thermoplast PBT Zwart, UL 94V-0 | Hoge temperatuur vlamvertragende behuizing | |
| Contactmateriaal | Fosforbrons (Platte Pin T=0,35 mm) | Hoge elasticiteit van de veer | |
| Afwerking Contactoppervlak | Gouden Flash over Nikkel Onderlaag | Optioneel 6µ", 15µ", 30µ" Goud beschikbaar | |
| Materiaal Afschermingsschaal | Koperlegering met Nikkel Plating (0,20 mm) | Geïntegreerde bovenste & zijdelingse EMI-veerpootjes | |
| Mechanische Duurzaamheid | 750 Koppelingen MIN. | Voldoet aan FCC Deel 68 vereisten | |
| Thermisch & Betrouwbaarheid | Bedrijfstemperatuur | -40°C tot +85°C (Industriële Graad) | Gevalideerd voor zware industriële omgevingen |
| Golfsoldeerlimiet | 250°C MAX. voor 5 Seconden MAX. | Standaard loodvrij golfsolderen | |
| Milieunormen | RoHS-conform (2011/65/EU) & REACH | 100% groene loodvrije productie |

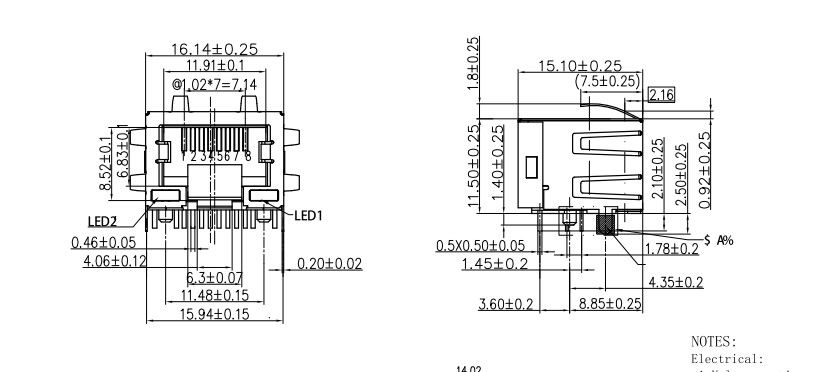

1. Totale Buitenafmetingen Behuizing:
- Zithoogte op printplaat: 11,30 mm (Low-Profile ruimte)
- Diepte in printplaat: 15,20 mm (Ultraslanke behuizing)
- Breedte voorste koppelingsvlak: 16,00 mm (16,25 ± 0,25 mm inclusief afschermingslipjes)
- Lengte soldeerpinstaart: 3,60 mm onder het printplaat-zittingvlak
2. Aanbevolen PCB-gatlay-out (Bovenaanzicht):
- Totaal geboorde gaten: 14 gaten
- 8 Signaalcontacten (Pinnen 1–8): Versprongen rijen met 1,02 mm pitch, Ø0,90 mm gaten
- 4 LED-indicatorpinnen (Pinnen 9–12): Ø0,90 mm gaten (Pin 9+/10- Groen, Pin 11+/12- Geel)
- 2 Afschermingsgrondbevestigingspennen: Ø1,80 mm gaten (16,00 mm hart-op-hart afstand)
3. Aanbevolen Paneelrand Uitsparing:
- Openingsbreedte: 17,30 mm
- Openingshoogte: 12,30 mm
- Kenmerken: Voorzien van continue bovenste en zijdelingse EMI-veerpootjes die stevig tegen de metalen rand drukken om een laagohmige 360-graden chassisgrond te garanderen.
4. Golfsoldeer Aanbevelingen:
- Piek Soldeertemperatuur: 250°C Max
- Verblijftijd: 5 Seconden Max
- Directe Kruisreferentie: 100% pin-compatibele drop-in match tussen LPJE169AENL en XMK-9758-8813-S0L1-H
- Ultra-Low Profiel: 11,30 mm zithoogte boven de printplaat (ideaal voor 1U & ultradunne behuizingen)
- Ultra-Korte Behuizingsdiepte: 15,20 mm diepte bespaart meer dan 35% printplaat routeringsruimte
- Interface: 1x1 Single-Port 8P8C afgeschermde RJ45 modulaire jack, 90° rechthoekige through-hole montage
- Status LED's: Geïntegreerde naar voren gerichte linker groene / rechter gele LED's
- Elektrische Classificatie: 125V AC / 1,5A, Diëlektrische sterkte 1000V AC (1 min), Contactweerstand <= 50 mΩ
- Afscherming & Aarding: 0,20 mm vernikkeld koperlegering schaal met chassis-aarding
- Duurzaamheid & Plating: Fosforbrons contacten met Gouden Flash plating, minimaal 750 koppelingscycli
- Behuizingsmateriaal: Hoge temperatuur vlamvertragend Zwart PBT (UL94-V0)
- Thermisch Bereik: Uitgebreide industriële bedrijfs- & opslagtemperatuur van −40°C tot +85°C
- Soldeerproces: Compatibel met standaard loodvrij golfsolderen (250°C, 5 seconden max)
Ja. XMK-9758-8813-S0L1-H is een 100% directe drop-in, pin-naar-pin en footprint-compatibele equivalent van LINK-PP LPJE169AENL. Het heeft een identieke hoogte van 11,30 mm, diepte van 15,20 mm, paneelrand uitsparing van 17,30 × 12,30 mm, 14-gat PCB boorlay-out, en overeenkomende linker groen / rechter geel LED-stuurpolariteiten.
Standaard RJ45 modulaire jacks zijn doorgaans 13,5 mm tot 16,5 mm hoog, wat fysieke interferentie veroorzaakt met het bovenste chassisdeksel op ultradunne producten. De 11,30 mm low-profile zithoogte zorgt ervoor dat hardware past in 1U rackmount-behuizingen, slanke IoT-gateways, low-profile medische tablets en compacte industriële computers.
Nee. Zowel XMK-9758-8813-S0L1-H als LPJE169AENL zijn pure modulaire RJ45 jacks (Niet-Magnetisch). Ze zijn ontworpen voor moederborden die discrete LAN-magnetische chips op de printplaat plaatsen, of voor seriële communicatiebussen (zoals RS-485 / Modbus) die RJ45-bekabeling gebruiken.
