Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: H16120SCG
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$1.2
Verpakking Details: T&R
Levertijd: Ongeveer 3-5 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 5 kk/maand
Specificaties: |
H16120SCG |
P/N: |
LP2019NL |
Snelheid: |
10/100Base-T |
Aantal poorten: |
Enkel |
Montagetype: |
Oppervlaktebevestiging (SMT) |
PoE: |
steun |
Bedrijfstemperatuur: |
-40 °C tot +85 °C |
MSL-Niveau: |
3 |
Afmetingen: |
12,70 × 7,00 × 9,50 mm |
Gratis monsters: |
Beschikbaar 1-3 stuks |
Specificaties: |
H16120SCG |
P/N: |
LP2019NL |
Snelheid: |
10/100Base-T |
Aantal poorten: |
Enkel |
Montagetype: |
Oppervlaktebevestiging (SMT) |
PoE: |
steun |
Bedrijfstemperatuur: |
-40 °C tot +85 °C |
MSL-Niveau: |
3 |
Afmetingen: |
12,70 × 7,00 × 9,50 mm |
Gratis monsters: |
Beschikbaar 1-3 stuks |

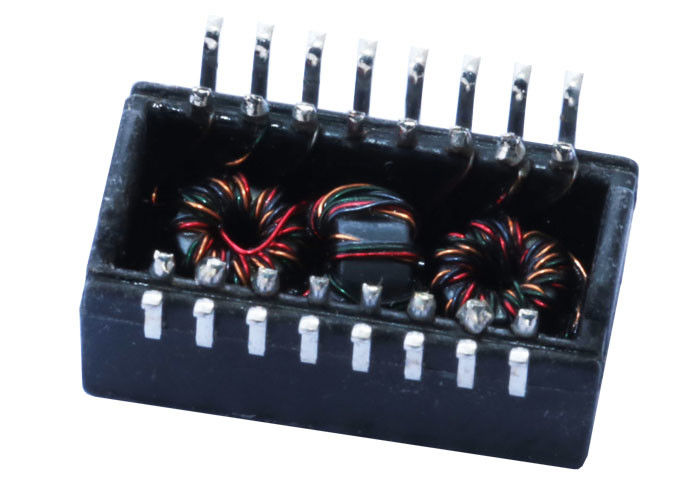

De H16120SCG is een hoogwaardige PoE LAN magnetische transformator ontworpen voor Ethernet-toepassingen die stabiele signaalintegriteit, hoge isolatie en betrouwbare Power over Ethernet (PoE)-mogelijkheden vereisen. Het is geoptimaliseerd voor IEEE 802.3at (PoE+) conforme systemen en ondersteunt Ethernet-switches van bedrijfsniveau, IP-camera's, draadloze toegangspunten en industriële netwerkapparatuur.
Met een compacte voetafdruk en robuuste elektrische eigenschappen levert de H16120SCG uitstekende invoegverlies-, retourverlies- en overspraakprestaties over de volledige Ethernet-frequentieband tot 100 MHz.
| Parameter | Specificatie |
|---|---|
| Open Circuit Inductie (OCL) | 350 µH Min @ 100 kHz, 0,2 V, 8 mA DC Bias |
| Stroomcapaciteit | 720 mA (IEEE 802.3at compliant) |
| Lekinductie (LL) | 0,5 µH Max @ 100 kHz, 0,2 V |
| Interwinding Capaciteit (Cw/w) | 20 pF Typ @ 100 kHz, 0,2 V |
| DC Weerstand (DCR) | 1,4 Ω Max |
| Turns Ratio | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| Polariteit | 1–16, 6–11 In-Phase |
De H16120SCG PoE Magnetische LAN Transformator combineert hoge elektrische prestaties, robuuste isolatie en PoE+ stroomcapaciteit in een compact SMT-pakket. Het is een ideale oplossing voor ontwerpers die op zoek zijn naar een betrouwbaar, standaarden-conform Ethernet magnetisch component voor enterprise en industriële netwerkapparatuur.
