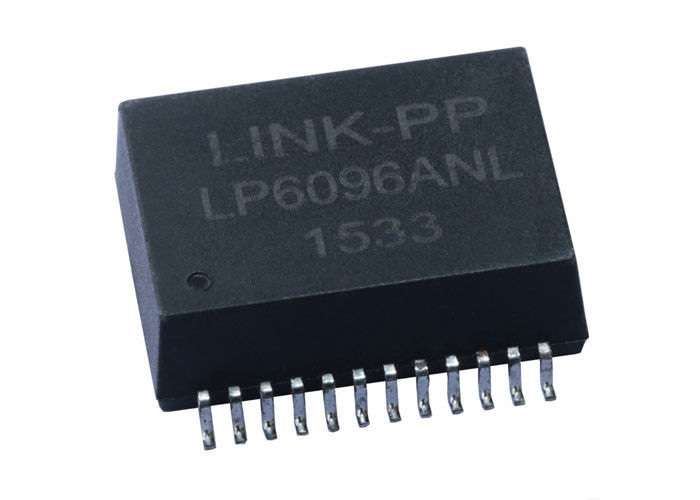

7490220122 PoE+ 4PPoE SMT Transformer 1000BASE-T -40°C tot +105°C


De 7490220122 WE-LAN is een robuuste, op het oppervlak gemonteerde LAN-transformator die is ontworpen voor 10/100/1000BASE-T PHY-interfaces met ondersteuning voor IEEE 802.3bt 4-paar PoE (4PPoE / PoE +).voor industriële en commerciële netwerkapparatuur, combineert het een hoge isolatie (1500 Vrms), een robuuste afstoting in de gemeenschappelijke modus en een industriële temperatuurtolerantie (-40 °C tot +105 °C), waardoor het ideaal is voor switches, routers, PoE-injectoren,en ingebedde Ethernet-modules.


7490220122 PoE+-transformator Belangrijkste kenmerken:

• Ondersteunt 10/100/1000BASE-T (Gigabit Ethernet)
• PoE+ / 4PPoE-compatibel, ontworpen voor maximaal 1000 mA per centrale kraan
• Hoge isolatiespanning: 1500 Vrms (Hi-Pot getest)
• 350 μH-inductantie voor een sterke afstoting van ruis in gemeenschappelijke modus
• Oppervlakte-montagepakket (SMT) voor geautomatiseerde montage
• Grote werktemperatuur: -40 °C tot +105 °C
• RoHS, REACH en UL (cURus) -conform

Algemene specificaties van transformatormodules 7490220122:

1. Bedrijftemperatuur: De transformator heeft een ongelooflijk werktemperatuurbereik van -40°C tot +105°C. Het werkt betrouwbaar in extreme warme en koude omstandigheden.

2 Hipot-test: Flexibiliteit en kwaliteit voldoen aan de industriestandaard van 1500 Vrms.

3. Conformiteit: De Ethernet Transformer is volledig compliant met IEEE 802.3bt voor 4PPoE. Het zorgt voor compatibiliteit met de nieuwste industriestandaarden.


7490220122 Tekening:

1Aanbevolen PCB-opstelling:

2Schematische tekening

Power over Ethernet (PoE) -capaciteit

• PoE-standaard: IEEE 802.3bt (4PPoE)
• Stroomcapaciteit: ontworpen voor toepassingen tot 1000 mA per centrale kraan
• Centrum Tap Gebruik: stroomtoevoer via pinnen 13 ¢ 24 (zie officiële pinout)

Deze PoE LAN-transformator is geschikt voor PoE-switches, injectoren en aangedreven apparaten (PD's) waar een stabiele voedingslevering en signaalintegrititeit van cruciaal belang zijn.

Elektrische specificaties van 7490220122 PoE+ LAN-transformer

(Testomstandigheden: +20 °C, 33% RH, tenzij anders aangegeven)

Materialen en goedkeuringen van PoE-transformer:

• Het basismateriaal is gemaakt van duurzaam ferrietmateriaal en biedt een solide basis voor naadloze gegevensoverdracht.
• De Cu-Ni-Sn-contactplaat verbetert de elektrische geleidbaarheid en corrosiebestendigheid.
• De gebruikte draad is 0UEW/Y 180 voor betere elektrische eigenschappen.
• De behuizing is gemaakt van een zwarte behuizing van DAP en voldoet aan de UL 94V-0-normen voor brandwerendheid en veiligheid.

Compatibiliteit & Ontwerp aantekeningen

1. Compatibel met mainstream Gigabit PHY chipsets (Broadcom, Marvell, Realtek, Microchip, TI, enz.)

2. Geoptimaliseerd voor SMT Ethernet magnetische ontwerpen met behulp van discrete transformatoren

3Het wordt aanbevolen om de standaard Ethernet-PCB-uitlegrichtlijnen te volgen voor:

• Differentiële impedantiecontrole
• Korte routing voor PoE
• Voldoende koperbreedte en thermische verlichting voor hoogstroompaden

De 7490220122 WE-LAN 1000BASE-T SMT Transformer is een robuuste en bewezen oplossing voor Gigabit Ethernet en PoE+ toepassingen.

Met zijn hoge isolatie spanning, uitstekende EMI prestaties, PoE stroom capaciteit, en industriële temperatuur rating,het is een ideale keuze voor ingenieurs en sourcingprofessionals die op zoek zijn naar een betrouwbaar LAN magnetics component in veeleisende netwerkomgevingen.
