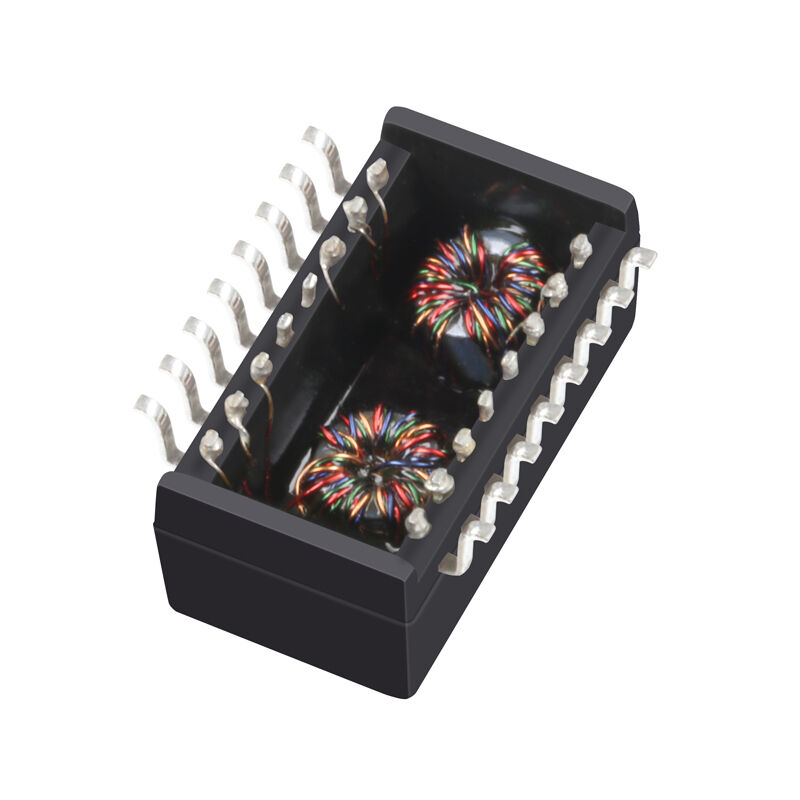

LP1197NL 10/100Base-TX PoE LAN Transformer Module Single-Port

LP1197NL PoE-magnetische specificaties

DeLP1197NLis een10/100Base-TX enkelpoort PoE LAN-transformatormoduleontworpen voor Ethernet-apparaten diezowel betrouwbare gegevensoverdracht als Power over Ethernet (PoE) ondersteuningGebouwd met eenopen-frame constructieen geoptimaliseerd voormet een vermogen van niet meer dan 50 W, LP1197NL integreert isolatietransformatoren en filtercomponenten om de signaalintegrititeit, EMI-onderdrukking en veilige stroomlevering via Ethernet-kabels met gedraaide paren te waarborgen.

Voldoen aanIEEE 802.3 Ethernet-specificatiesen metIsolatie van 1500 Vrms, LP1197NL wordt veel gebruikt inVoIP-apparatuur, SOHO-netwerkapparatuur, LAN-on-Motherboard (LOM) -ontwerpen, Ethernet-switches en PoE-geschikte ingebedde systemen.

Elektrische specificaties (@ 25 °C)

Belangrijkste kenmerken van een Power over Ethernet-transformer

• 10/100Base-TX PoE LAN magnetische module, één poort
• Ontworpen voor:PoE Ethernet applicaties
• 11:1 omdraaiverhoudingvoor zowel zender als ontvanger
• Open frame constructievoor compacte, kosteneffectieve ontwerpen
• Uitstekende signaalintegriteitmet een laag invoegverlies en een hoog rendementverlies
• HoogCommon-mode ruisverwijdering (DCMR)voor een betere prestatie van de EMI
• Isolatiespanning 1500 Vrmsvoor een veilige PoE-operatie
• Verpakking voor oppervlakte-montage, band & spoel geleverd
• RoHS-conform, loodvrij
• UL-gecertificeerd(Bijlage nr.E484635)
• Ondersteuninggeautomatiseerde SMT-backflow-assemblage(piek tot 250 °C)

LP1197NL Voordelen van het ontwerp van PoE LAN transformatoren

In tegenstelling tot standaard niet-PoE LAN-transformatoren is de LP1197NL ontworpen omde DC-biasstromen die verband houden met de PoE-toevoer aanpakken;De transformatorstructuur beperkt het vermogen van de magnetische banden tot een minimum.kernverzadiging, waarbij wordt gewaarborgd:

• Stabiele Ethernet-verbinding onder PoE-belasting
• Verminderd pakketverlies en signaalvervorming
• Verbeterde EMC/EMI-naleving in PoE-systemen

Dit maakt LP1197NL geschikt voorPoE-aangedreven VoIP-telefoons, IP-camera's, toegangspunten en ingebedde Ethernet-apparaten.

PCB-uitleg en assemblage aantekeningen

• Plaats de LP1197NL dicht bij de Ethernet PHY om de spoorlengte te minimaliseren.
• Routing TX/RX differentiaalparen met gecontroleerde impedantie.
• Er moet voldoende kruipvlak en vrijheid worden gehandhaafd om de isolatieprestaties te behouden.
• Geschikt voor:loodvrij terugvloeiend solderen, met eenmaximale terugstroomtemperatuur van 250 °C gedurende 5 seconden.
• Zorg voor een goed thermisch ontwerp voor de behandeling van PoE-stroom.

Vaak gestelde vragen over LP1197NL PoE Magnetics

DeLP1197NLis een betrouwbare, PoE-klaar10/100Base-TX LAN transformatormoduleHet is ontworpen voor compacte, kosteneffectieve Ethernet-apparaten. Met sterke isolatie, uitstekende EMI-prestaties en bewezen naleving is het een ideale keuze voor VoIP, SOHO,en ingebedde PoE-netwerktoepassingen.

V1: Is LP1197NL geschikt voor PoE-toepassingen?

LP1197NL is speciaal ontworpen voorPoE Ethernet-systemen, die gelijkstroom ondersteunt en tegelijkertijd de signaalintegriteit behoudt.

V2: Welke Ethernet-snelheden worden ondersteund?

A: LP1197NL steunt10Base-T en 100Base-TXSnelle Ethernet-toepassingen.

V3: Biedt deze module voldoende isolatie voor PoE?

A: Ja. Het biedtIsolatie van 1500 Vrms, die voldoen aan de gemeenschappelijke veiligheidsvereisten voor Ethernet en PoE.

V4: Is het onderdeel compatibel met geautomatiseerde SMT-assemblage?

A: Ja. De module wordt geleverd inVerpakkingen met banden en rollenen ondersteunt standaard SMT-reflowprocessen.
