Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: SGS, UL,CE,ISO9001:2008,Reach
Modelnummer: Rtc-1QDBAM1A
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.11-$12
Verpakking Details: DIENBLAD
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 208K/Month
Artikelen: |
RTC-1QDBAM1A |
categorie: |
1x4 haven rj45 met magnetics |
Snelheid: |
10/100/1000Base-T |
Montage: |
Door-gat |
Indicator: |
Led's |
Bestand: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
Artikelen: |
RTC-1QDBAM1A |
categorie: |
1x4 haven rj45 met magnetics |
Snelheid: |
10/100/1000Base-T |
Montage: |
Door-gat |
Indicator: |
Led's |
Bestand: |
PDF/3D/ISG/Stp/Step/Gegevensblad |
DeRTC-1QDBAM1Ais een high-density, 4-port (1x4) RJ45 modulaire jack met geïntegreerde 10/100/1000Base-T magnetics. Ontworpen voor high-performance netwerktoepassingen, combineert het superieure EMI-bescherming,geïntegreerde status-LED'sHet is ideaal voor switches, routers en industriële computerapparatuur die meerdere Ethernet-poorten met hoge snelheid vereisen.
| Categorie | Parameter | Technische specificatie / waarde |
|---|---|---|
| Algemeen | Productsoort | 1 × 4 poort RJ45 modulaire aansluiting met geïntegreerde magneten (Tab-Up) |
| Toepassing | 10/100/1000 Base-T (Gigabit Ethernet) | |
| Montage-type | Doorgattechnologie (THT) | |

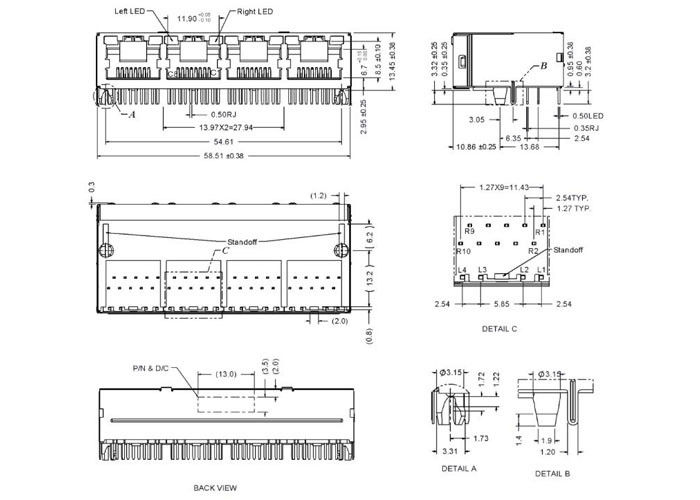

| Mechanische apparatuur | Algemene duur | 58.51 ± 0,38 mm |
| Algemene lengte | 13.45 ± 0,38 mm | |
| Vaststelling van haven tot haven | 13.97 mm | |
| Lange staart van de soldeer | 3.2 ± 0,38 mm | |
| Bescherming | Volledig metalen schild met EMI-aardingstabs (detail B) | |
| Elektrische apparatuur | Draait verhouding | 11 voor alle 4 kanalen (Input naar Output) |
| Isolatie-spanning | 2 kV wisselstroomisolatie (signaalpen aan schild) | |
| Beëindigingsresistenten | Geïntegreerde 75Ω-weerstanden (common-mode geluidsonderdrukking) | |
| Pinconfiguratie | 10 signaalpinnen (R1R10) + 4 LED-pinnen (L1L4) per poort | |
| Ontkoppeling | 1000 pF hoogspanningscapacitor om de grond af te schermen | |
| LED-specificaties | Links geleide LED (L3L4) | Eenkleurig: groen (λp = 565 nm) |
| Rechtse LED (L1L2) | Bi-Color: Oranje (λp = 610 nm) / Groen (λp = 565 nm) | |
| Voorspanning (Vf) | 1.7 V 2.6 V (@ 20 mA) | |
| Omgekeerde stroom (Ir) | 10 μA max (@ Vr = 5 V) |
1. Transmissieprestaties:Ondersteunt 10/100/1000Base-T (Gigabit Ethernet).
2Draait ratio:1Voor alle 4 kanalen: 1 (van primair naar secundair).
3Hoogspanningsisolatie:2 kV wisselstroomisolatie tussen signaal en schild, met 1000 pF ontkoppeling van condensator en schildgrond.
4Interne beëindiging:Geïntegreerde 75 Ω-weerstanden voor geluidsonderdrukking in gemeenschappelijke modus.
5. LED-kenmerken:
