Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LP5015ANL
Document: LP5015ANL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$0.65
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
P/N: |
LP5015ANL |
Maat: |
13,64x18,80x5,72mm |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
enkel |
PoE: |
Niet |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
P/N: |
LP5015ANL |
Maat: |
13,64x18,80x5,72mm |
Gegevenssnelheid: |
1000Base-T |
Aantal kanalen/havens: |
enkel |
PoE: |
Niet |
Montagetype: |
smt |
Turn Ratio: |
1:1 |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

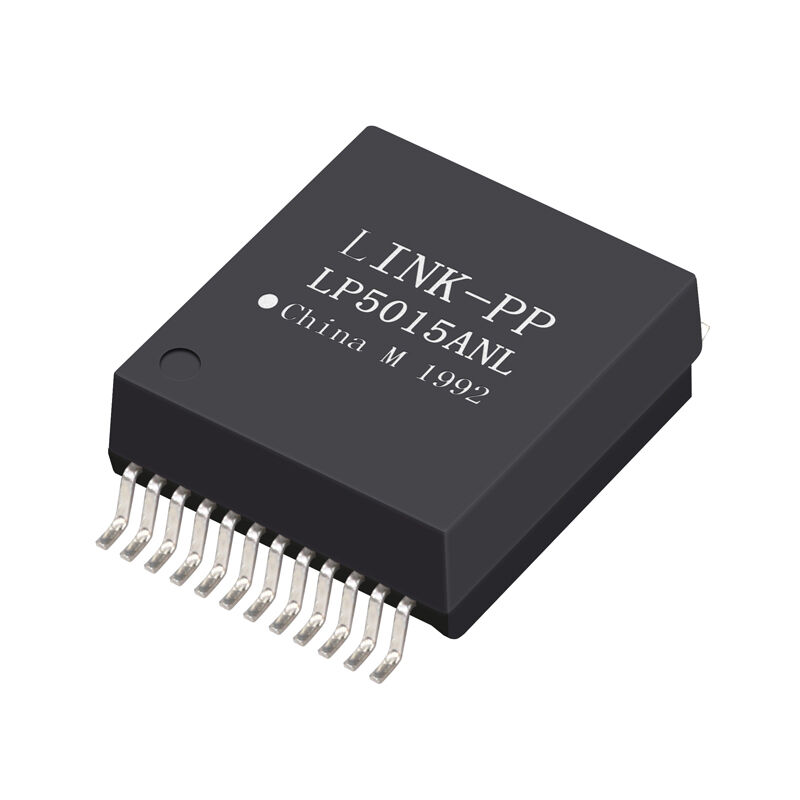

Koop de LP5015ANL 1000 Base-T Gigabit Ethernet-transformatormodule van LINK-PP. SMD LAN-magneten van industriële kwaliteit met 1500Vrms-isolatie. UL- en RoHS-compatibel.
De LP5015ANL, vervaardigd door LINK-PP, is een hoogwaardige Single Port Gigabit Ethernet Transformer, ontworpen om te voldoen aan de strenge eisen van moderne netwerkapparatuur. Als zeer betrouwbare SMD LAN-isolatiemodule voldoet deze volledig aan de IEEE 802.3-normen voor 10/100/1000BASE-T-toepassingen. Met een robuust 24-pins opbouwmontagepakket (SMD/SMT) en bedrijfstemperatuurmogelijkheden van industriële kwaliteit (-40ºC tot +85ºC), garandeert de LP5015ANL een optimale signaalintegriteit, uitstekende EMI-onderdrukking en hoogspanningsisolatie voor bedrijfskritische netwerkcommunicatie.
-Hoogwaardige Gigabit-connectiviteit:4-kanaals ontwerp afgestemd op 1000 Base-T-transmissie.
-Betrouwbaarheid van industriële kwaliteit:Werkt naadloos in extreme omgevingen van -40C tot +85C.
-Veiligheid en naleving:1500Vrms Hipot-isolatie, UL E484635-gecertificeerd en RoHS-compatibel.
-Geoptimaliseerd voor geautomatiseerde productie:SMD-24-pakket compatibel met 250C piek-reflow-solderen.
| Onderdeelnummer | LP5015ANL |
| Fabrikant | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Productnaam | 1000 Base-T-transformatormodule |
| Producttype | Gigabit Ethernet-transformator met enkele poort / SMD LAN-isolatiemodule |
| Netwerk standaard | IEEE 802.3 10/100/1000BASE-T |
| Poortconfiguratie | Enkele poort (4 kanalen voor Gigabit) |
| Pakkettype | SMD-24 |
| Montagestijl | Opbouwmontage (SMD/SMT) |
| Pintelling | 24 pinnen (voorgestelde padindeling in gegevensblad) |
| Bedrijfstemperatuur | -40C tot +85C (industriële kwaliteit) |
| Naleving | RoHS (2011/65/EU) |
| Veiligheidscertificering |
UL-dossiernr. E484635 |
| Parameters | Vereisten | Testomstandigheden |
| Draaiverhouding | 1CT:1CT +/- 5% | Zender en ontvanger |
| Open circuitinductie (OCL) | Minimaal 350uH | bij 100 KHz, 100 mV met 8 mA DC-bias |
| Invoegverlies | -1,2 dB Maximaal | 1-100 MHz |
| Retourverlies | -16 dB minimaal | 1-30 MHz |
| Retourverlies | -14 dB minimaal | 30-60 MHz |
| Retourverlies | -12 dB minimaal | 60-80 MHz |
| Retourverlies | -10 dB minimaal | 80-100 MHz |
| Overspraak | -30 dB minimaal | 1-100 MHz |
| Common Mode-afwijzing (CMR) | -30 dB minimaal | 1-100 MHz |
| Isolatiespanning (Hipot) | 1500 Vrms |
De LP5015ANL, vervaardigd door LINK-PP, is een hoogwaardige Single Port Gigabit Ethernet Transformer, ontworpen om te voldoen aan de strenge eisen van moderne netwerkapparatuur. Als zeer betrouwbare SMD LAN-isolatiemodule voldoet deze volledig aan de IEEE 802.3-normen voor 10/100/1000BASE-T-toepassingen. Met een robuust 24-pins opbouwmontagepakket (SMD/SMT) en bedrijfstemperatuurmogelijkheden van industriële kwaliteit (-40ºC tot +85ºC), garandeert de LP5015ANL een optimale signaalintegriteit, uitstekende EMI-onderdrukking en hoogspanningsisolatie voor bedrijfskritische netwerkcommunicatie.
| Parameter | Specificatie |
|---|---|
| Pakkettype | SMD-24 |
| Montagemethode | Opbouwmontage |
| Pintelling | 24 |
| PCB-indeling | Aanbevolen padindeling beschikbaar |
| Maximale terugstroomtemperatuur | 250°C gedurende 5 seconden |
De LP5015ANL wordt geïnstalleerd tussen de Ethernet PHY- en RJ45-connector om magnetische isolatie en signaalconditionering te bieden.
Ethernet PHY │ Differentiële paren │ LP5015ANL 1000 Base-T transformatormodule │ RJ45-connector │ CAT5e-/CAT6-kabel
De transformator voert uit:
De LP5015ANL is een Gigabit Ethernet-transformator met één poort die wordt gebruikt tussen de Ethernet PHY- en RJ45-connector voor galvanische isolatie, impedantie-matching, signaalkoppeling en EMI-onderdrukking.
Ja. Het is ontworpen voor IEEE 802.3-compatibel10/100/1000BASE-TEthernet-interfaces.
De transformator beschikt over een1CT:1CT ±5%windsnelheid, waardoor gebalanceerde differentiële signalering wordt geboden voor Gigabit Ethernet-communicatie.
Een minimum350 μH open circuitinductiezorgt voor naleving van de Ethernet PHY-vereisten, verbetert de laagfrequente prestaties en helpt een stabiele signaaloverdracht te behouden.
De module biedt1500Vrms diëlektrische isolatie, ter bescherming van Ethernet-apparatuur tegen elektrische transiënten en aardpotentiaalverschillen.
Typische toepassingen zijn SOHO ADSL-modems, LAN-on-Motherboard (LOM), Ethernet-switches, routers, industriële controllers, IP-camera's, draadloze toegangspunten, IoT-gateways en ingebedde netwerkapparatuur.
Ja. Zijn-40°C tot +85°CHet bedrijfstemperatuurbereik maakt hem geschikt voor industriële automatisering, fabrieksnetwerken, transport en andere Ethernet-toepassingen in ruwe omgevingen.
Ja. De LP5015ANL voldoet aanRoHS 2011/65/EUmilieuvoorschriften en is UL erkend onderDossiernummer E484635.
