Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: VP6014HF
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$3.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/Month
Punt: |

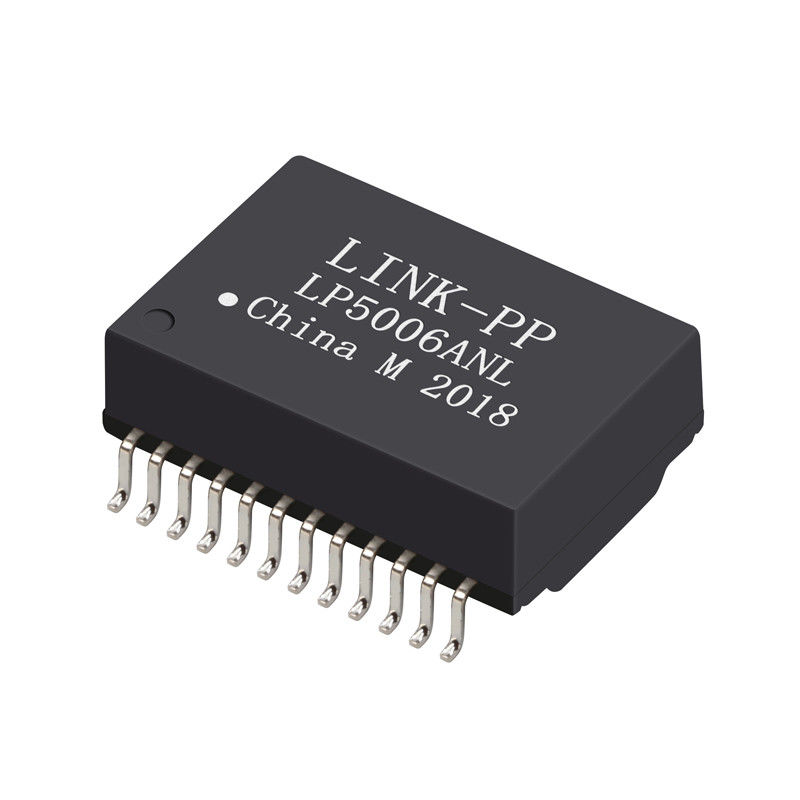

VP6014HF |
Dwarsp.n: |
LP5006ANL |
Speld nr: |
24 spelden |
Reeks: |
De enige Transformator van Havengige |
Beëindigingsstijl: |
SMD/SMT |
Isolatievoltage:: |
1500V |
Steekproeven: |
vrije aanbieding |
Dwarsdeel: |
VP6014HF = LP5006ANL |
Punt: |
VP6014HF |
Dwarsp.n: |
LP5006ANL |
Speld nr: |
24 spelden |
Reeks: |
De enige Transformator van Havengige |
Beëindigingsstijl: |
SMD/SMT |
Isolatievoltage:: |
1500V |
Steekproeven: |
vrije aanbieding |
Dwarsdeel: |
VP6014HF = LP5006ANL |
Elektrospecifi-kationen @ 25 °C
Inductantie ........................... 350 µH min.
met 8 mA gelijkstroom bias @ 100 KHz, 0,2 V
Lekkageinductantie .......... 0,50 max. µH.
@ 100 KHz, 0,2 V
Het type van Interwindingscapacitieve weerstand ........ 25 pF.
@ 100 KHz, 0,2 V
Gelijkstroom-Weerstand .................... 0,90 max. Ω.
Toevoegingsverlies ..................... 0.3-100 Mhz
-1,1 dB max.
Terugkeerverlies (dB min.)
0.3-30 Mhz ..................................... - 18
40 Mhz ......................................... - 14,4
50 Mhz ......................................... - 13,1
60-80 Mhz ...................................... - 12
Dwarsbespreking (dB min.)
0.3-30 Mhz ..................................... - 35
60-100 Mhz .................................... - 28
Gemeenschappelijke Wijzeverwerping (dB min.)
0.3-30 Mhz ..................................... - 40
60 Mhz ............................................ - 35
80-100 Mhz .................................... - 30
Draait Verhouding ........................... 1 CT: 1± 5%
Isolatie hallo-Pot….1500 VAC 1 mA 1 seconde.
Werkende Temperatuur
.................................. -40° C aan +85 °C
|
De Beschrijving van het Mfrpakket
|
VOLGZAME ROHS
|
|
Volgzaam BEREIK
|
Ja
|
|
De EU Volgzame RoHS
|
Ja
|
|
Status
|
Actieve meer dan 20 Jaar
|
|
Transformatortype
|
DATACOM TRANSFORMATOR
|
|
Toepassing
|
LAN; 10/100/1000 basis-t; ETHERNET
|
|
Isolatievoltage
|
1500.0 V
|
|
Verbinding-pp Kruis
|
LP5007NL reeks Gelijkwaardig Kruis
|
|
Beschikbaar dossier
|
Informatieblad/PDF, 3D Stap/IGS
|
|
Fabrikant Series
|
PT61020EL dwarsspeld aan Pin Analogue
|
|
Opzettende Eigenschap
|
DE OPPERVLAKTE ZET OP
|
|
Aantal Functies
|
4
|
|
Werkend temperatuur-Min
|
-40.0 Cel
|
|
Temperatuur-Maximum werken
|
85.0 Cel
|
|
Verpakkingsmethode
|
BAND & SPOEL 350pcs/Reel
|
|
Fysieke Afmeting
|
L17.62XB12.2XH6.0 (mm)
|
|
Primaire Inductantie
|
350.0 µH
|
|
Eind eindig
|
TIN
|
|
Draait Verhouding (Np: NS)
|
1CT: 1; 1CT: 1
|
|
Hoogte
|
6,0 mm
|
|
Lengte
|
17,62 mm
|
|
Breedte
|
12,2 mm
|
|
Extra Eigenschap
|
DE HOOGTEdimensie OMVAT OOK TEMINAL
|
