Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO 9001,ISO 14001,UL,SGS,REACH168
Modelnummer: 5-2337992-3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 stuks
Prijs: $0.09-$1.83
Verpakking Details: 50pcs/tray
Levertijd: 5-7 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 6000K-PCS/maand

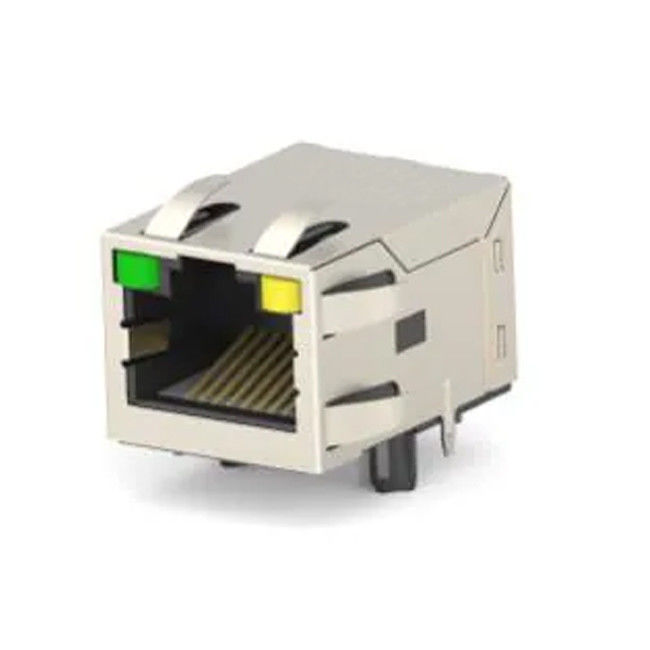

Type: |
RJ45 Jack Mag |
Portconfiguratie: |
Eenvoudige haven |
Geslacht: |
Vrouwelijke Hefboom |
Havenconfiguratie: |
1x1 |
Aantal posities/contacten per haven: |
8P8C |
Bescherming: |
Beschermd, EMI vingers |
Prestatiescategorie: |
Kat 5 |
Montage-stijl: |
Door Hole-Solder |
Opzettende Hoek: |
Rechte hoek |
LED L / R kleur: |
Groen / Geel |
Tabrichting: |
Tab Up |
Toepassing: |
10/100 basis-T PoE |
Contactmateriaal: |
koperen legering |
Contactplating: |
Goud |
Brandbaarheidsklasse: |
UL 94 V-0 |
Paringscycli: |
750 cycli |
Type: |
RJ45 Jack Mag |
Portconfiguratie: |
Eenvoudige haven |
Geslacht: |
Vrouwelijke Hefboom |
Havenconfiguratie: |
1x1 |
Aantal posities/contacten per haven: |
8P8C |
Bescherming: |
Beschermd, EMI vingers |
Prestatiescategorie: |
Kat 5 |
Montage-stijl: |
Door Hole-Solder |
Opzettende Hoek: |
Rechte hoek |
LED L / R kleur: |
Groen / Geel |
Tabrichting: |
Tab Up |
Toepassing: |
10/100 basis-T PoE |
Contactmateriaal: |
koperen legering |
Contactplating: |
Goud |
Brandbaarheidsklasse: |
UL 94 V-0 |
Paringscycli: |
750 cycli |
1. Verbindingsmateriaal:
Behuizing: Lcp Black Ul94 V-0
Invoegplaat: Lcp Black Ul94 V-0
Schild: Messing
Bescherming: nikkel
Contact: koperlegering
Contactplating: selectief goud, minimaal 0,76 mm in het contactgebied.
Meer dan Min. 1,27hm (50μin) Nikkel
Solder Pin Plating: 3,05hm (120μInch) Tin 0over 1,27hm (50μI Nch) Nickel Overal
Beschermingsspeld: nikkel
2. Pin niet elektrisch verbonden kan worden weggelaten
3. Rj45 holtes voldoen aan T0 Fcc regels en regelgeving deel 68,
4. Het onderdeel wordt aanbevolen voor het terugstroomsolderingsproces Pieksoldering: Temperaturemax. +260° C, max. 10 s
5Operatietemperatuur: T= -40° C tot +85°C
6. Bergingstemperatuur: T= -40° C tot +85° C
7. Tenzij anders aangegeven, zie tabel voor alle afmetingen
8Jack Configuratie: 1 x 1
Tabrichting: Opwaarts
9Verpakking: bak
| Productserie |
PoE RJ45 Magjack |
|---|---|
| Draaiverhouding | (P1~P2):(J1~J2) = 1:1土2% @1 00kHz (P3~P6):(J3~J6) = 1:1士2% @1 00kHz |
| Primaire inductantie | 350 μH MIN. @100 kHz,0.1V 8mA DC BIAS |
| DC-weerstand | 1.2 0HMS MAX. |
| Invoegingsverlies | 1 -100 MHz: maximaal 1,2 dB. |
| Terugkeerverlies | 1- 30MHz: 16 dB MIN. 30-60MHz:-12dB MIN. 60-80MHz:- 10 dB MIN. |
| KROOSS-TALK | 1 -100 MHz:- 27.1 dB MIN. |
| Gewone tot gemeenschappelijke modus ATTENUATION | 1-100MHz:- 30 dB MIN. |
| Isolatie | PHY Lijn aan lijn: 500VAC |
| DC CURRENT/VOLTAGE RATING-PSE PINS | 720mA @57V ((VOLGENDE) |
• Industriële communicatie en Ethernet
• Industriële machines
• Industriële productieapparatuur
• Geautomatiseerde testapparatuur
Geschermde RJ45 Jack met geïntegreerde Magnetics voorzien van messing schalen, die continuïteit voor EMC (elektromagnetische compatibiliteit) toepassingen.de afschermings- en aardingscontinuïteit wordt bereikt;Wanneer de schildsoldeertjes aan het pc-bord worden gelast, zorgen zij voor elektrische continuïteit op elk grondpad op het pc-bord en, indien van toepassing,panel grond tabs op het schild zorgen voor elektrische continuïteit naar elk grondpad door het apparatuurpaneel.
