1x1 haven 1000Mbps POE+ RJ45 Modulair Jack With Transformer LPJG0926HENL

Productdetails

Plaats van herkomst: China

Merknaam: LINK-PP

Certificering: ISO 9001,ISO 14001,UL,SGS,REACH168

Modelnummer: LPJG0926HENL

Betaling & het Verschepen Termijnen

Min. bestelaantal: 50pcs, gratis monster is beschikbaar

Prijs: $0.09-$1.85

Verpakking Details: 50 pcs/1tray, 20 tray/1-karton, 32*30*31cm, 8KGS (1000pcs)/1 karton

Levertijd: zo spoedig mogelijk

Betalingscondities: TT,NET30/60/90 dagen, L/C

Levering vermogen: 6000K PCS per maand

Krijg Beste Prijs
Markeren:

POE RJ45 Schakelaar met Transformator

,

LPJG0926HENL RJ45 Vrouwelijke Jack

,

1000 Mbps RJ45 connector met magneten

Geslacht van de connector:
De Vrouwelijke Hefboom van RJ45
Snelheid:
1000 basis-T
PoE+:
Ondersteuning
Type statusindicator:
LED
Mechanische sluiting:
Tab Down
Modulair Hefboom & Stopinterfacetype  :
RJ45 met Geïntegreerde Magnetics
Havenconfiguratie:
Eenvoudige haven
De Configuratie van de havenmatrijs:
1 x 1
Minimale werktemperatuur:
0 ℃
Maximale werktemperatuur:
70℃
Oriëntatie:
Hoek van 90° (rechts)
PCB zetten type op:
Zijingang
Geslacht van de connector:
De Vrouwelijke Hefboom van RJ45
Snelheid:
1000 basis-T
PoE+:
Ondersteuning
Type statusindicator:
LED
Mechanische sluiting:
Tab Down
Modulair Hefboom & Stopinterfacetype  :
RJ45 met Geïntegreerde Magnetics
Havenconfiguratie:
Eenvoudige haven
De Configuratie van de havenmatrijs:
1 x 1
Minimale werktemperatuur:
0 ℃
Maximale werktemperatuur:
70℃
Oriëntatie:
Hoek van 90° (rechts)
PCB zetten type op:
Zijingang

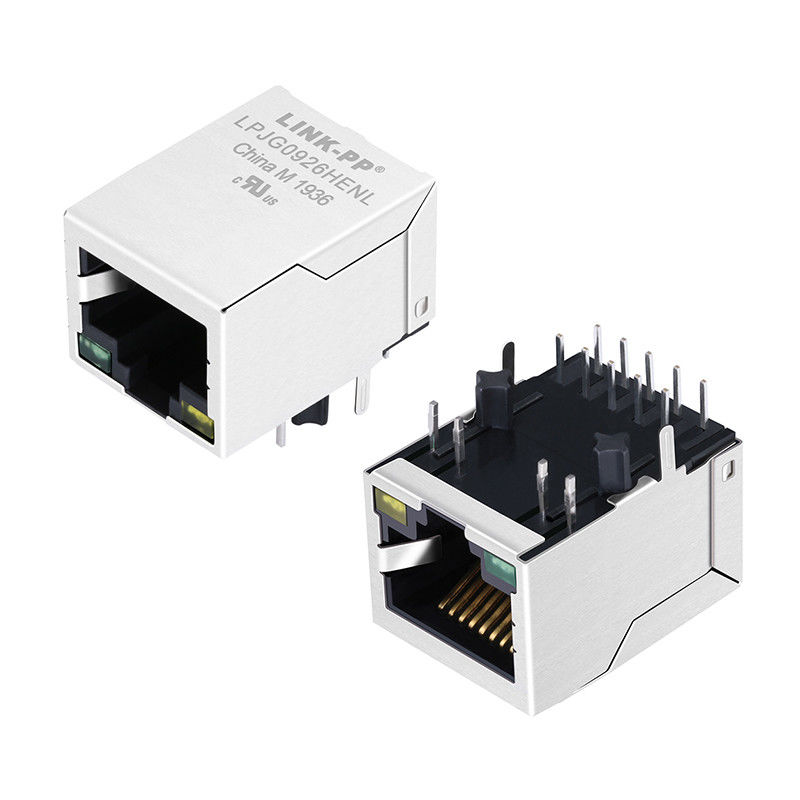

1x1 haven 1000Mbps POE+ RJ45 Modulair Jack With Transformer LPJG0926HENL

LPJG0926HENL RJ45 Connector Beschrijving:



Met een robuuste constructie en geavanceerde functies biedt LPJG0926HENL betrouwbaarheid en efficiënte gegevensoverdracht:
1. De Magjack is een RJ45 female jack, die een betrouwbare en veilige verbinding biedt.
2. Ondersteunt gegevensoverdracht met een snelheid van 1000 Base-T voor snelle netwerkomgevingen.
3. Het is PoE+ compatibel, waardoor het zowel data als stroom kan leveren aan aangesloten apparaten.
4. Uitgerust met LED's, biedt deze connector visuele statusindicatoren.
5. Het tab-down vergrendelingsontwerp vereenvoudigt de installatie en het onderhoud.
6. Deze connector beschikt over geïntegreerde magnetics, wat helpt bij het filteren en isoleren van signalen.
7. Met een 1 X 1 poortmatrixconfiguratie is deze ontworpen voor een enkel verbindingspunt.
8. De LPJG0926HENL werkt van 0°C tot 70°C, waardoor hij geschikt is voor verschillende omgevingen.

Toepassingen van RJ45 Connector met Transformator:


RJ45 connectoren met transformatoren spelen een cruciale rol bij gegevensoverdracht. Deze connectoren worden gebruikt in HUB's, PC-kaarten, switches, routers, PC-moederborden, SDH, PDH, IP-telefoons en xDSL-modems.

Deze connectoren faciliteren de gegevensoverdracht in moderne communicatiesystemen. Ze maken het bijvoorbeeld mogelijk dat meerdere apparaten verbinding maken met netwerkswitches. In computer moederborden maakt LPJG0926HENL bedrade internetverbindingen mogelijk. SDH en PDH verzenden spraak en data via het netwerk met RJ45 Mag Jack. Bovendien wordt voice-over IP (VoIP) communicatie gewaarborgd, helder en ononderbroken. xDSL-modems bieden snelle internetdiensten via Magjacks. Deze connectoren zijn essentieel voor het behouden van een stabiele en snelle internetverbinding.

Specificatie details:

Overzicht RJ45 Connector met Magnetics voor PoE+ Toepassing
Link-pp onderdeelnummer LPJG0926HENL
Turn Ratio (TX) 1CT:1CT
Turn Ratio (RX) 1CT:1CT
Inductantie OCL

350uH MIN bij 100KHz/0.1V, 8mA DC Bias
120uH MIN bij 100KHz/0.1V, 18mA DC Bias

Invoegverlies

-1.0 dB MAX bij 1-100MHz
-1.2 dB MAX bij 100-120MHz

Retourverlies

- 16dB MIN bij 1-40MHz
- 12dB MIN bij 40-60MHz
- 10dB MIN bij 60-80MHz
- 8dB MIN bij 80-100MHz

Overspraak - 30dB MIN bij 1-100MHz
Common Mode Rejection - 30dB MIN bij 1-100MHz
Hipot Test 1500Vrms MIN
DCR 1.2Ω MAX
Connector Lengte 21.25mm/0.8inch
Connector Breedte 15.93mm/0.627inch
Connector Hoogte

13.30mm/0.524inch

Piek temperatuur 260±5℃
Contact Plating Goud 6 "u", Goud 15 "u"
EMI Tabs Zonder
Prestatie Categorie Cat 5
Afsluitstijl Solderen
Stroomsterkte 8 mA
LED Indicator Kleuren Groen (Links) en Geel (Rechts)
Verpakking Tray
Contact Plating Goud 6 micro-inches min. In contactgebied.

LPJG0926HENL Datasheet:



LPJG0926HENL.pdf



Link-pp's Kwaliteitscontrole:



Link-PP zorgt voor naleving van de normen in elke stap van de productie. Het begint met de inspectie van grondstoffen, gevolgd door het knippen en dippen van tin, en de evaluatie van soldeerweerstand en capaciteit. Verdere inspecties omvatten de kwaliteit van de lascoils, semi-afgewerkte tests, pinnen, lijmen, enz.

Het proces gaat verder met LED-testen, evaluatie van soldeeraarde en testen van weerstandsspanning en aardcapaciteit. Hoogfrequente testen zorgen voor optimale prestaties. Ten slotte zorgt de inspectie van het eindproduct voor de beste kwaliteit voordat het zorgvuldig wordt verpakt voor levering.
