Productdetails
Plaats van herkomst: CHINA
Merknaam: LINK-PP
Certificering: ISO 9001,ISO 14001,UL,SGS,REACH168
Modelnummer: LPJG0926HENL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.09-$1.85
Verpakking Details: 50 pcs/1tray, 20 tray/1-karton, 32*30*31cm, 8KGS (1000pcs)/1 karton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Artikel 2: |

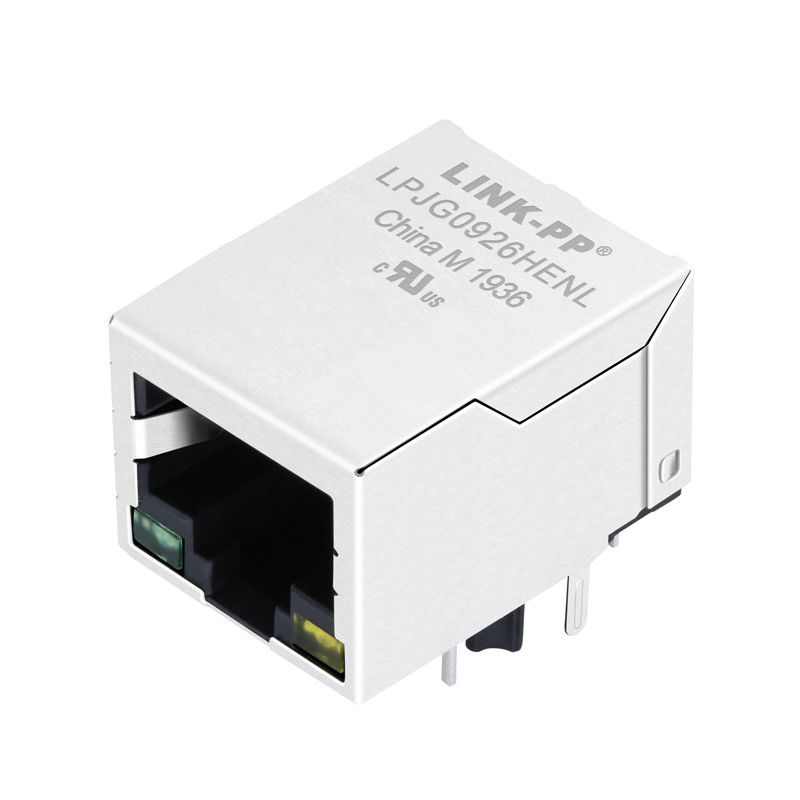

LPJG0926HENL RJ45 Filterconnector |
Ethernet-snelheid: |
1x10/100/1000Mbps |
Aantal haven: |
1 poort RJ45-connector |
LEIDENE Indicator: |
Links groen, rechts geel |
Specificatie: |
IEEE802.3at |
AutomDX: |
- Ja, dat klopt. |
Artikel 2: |
LPJG0926HENL RJ45 Filterconnector |
Ethernet-snelheid: |
1x10/100/1000Mbps |
Aantal haven: |
1 poort RJ45-connector |
LEIDENE Indicator: |
Links groen, rechts geel |
Specificatie: |
IEEE802.3at |
AutomDX: |
- Ja, dat klopt. |
1000 Mbps RJ45 connector met transformatorOverzicht:
1000Base-TX Gigabit Ethernet Magnetische Rj45
1X1 Tab-down configuratie bevestigt de connector op zijn plaats
Schild zonder EMI-vingers voorkomt ongewenste interferentie
Hoge-snelheidsconnectiviteit voor POE plus applicatie
Ingebouwde magneten zorgen voor signaalfiltering en isolatie
Ontwerp voor het monteren van rechthoekige PCB's om ruimte te besparen
LED-indicator voor het visualiseren van de verbindingsstatus
met een maximale temperatuur van 255 °C gedurende maximaal 5 seconden
De kosteneffectieve optie vermindert de BOM en stroomlijnt de productieprocessen
|
Single-port RJ45-connector met geïntegreerde 1000-base-T-magneten |
|
|
Deelnummer |
LPJG0926HENL |
|
Toepassing |
PoE+ |
| Type aansluiting | RJ45-filterconnector |
|
LED-optie |
Groen/Geel |
|
Sluiting |
TAB DOWN |
|
Aantal havens |
1X1 |
|
Transformeren |
Geïntegreerde magneten |
|
PCB-montagehoek |
Zijdelingse ingang |
|
Hoogte van de aansluiting (mm) |
13.30 |
|
Verbindingslengte (mm) |
21.25 |
|
Breedte van de aansluiting (mm) |
15.93 |
|
UL-certificering |
Dossiernummer E484635 |
|
RoHS-conform |
Voor de toepassing van deze richtlijn geldt dat de in bijlage I vermelde voorschriften worden nageleefd. |
| Huismateriaal | thermoplastische |
| thermoplastische | UL94V-0 |
|
Schild EMI-tabs |
ZONDER |
|
Versnelling |
1000 BASE-T |
|
Temperatuur |
0 tot en met 70°C |
|
Draait verhouding |
1CT:1CT |
|
Inductie OCL |
Voor de toepassing van de in punt 3.4.1 van dit reglement vastgestelde voorschriften moet de in punt 3.4.2 van dit reglement vastgestelde procedure worden toegepast. |
| Hipot-test | 1500 Vrms MIN |
| Toepassingen | SOHO, LOM, Hubs, Schakelaars |
LINK-PP is een professionele ontwerper en fabrikant van magnetische netwerkcomponenten. Ze hebben sterke aanpassingsmogelijkheden en zijn een wereldwijde leverancier van OEM, ODM en CEM.
1Draaien:Voer nauwkeurige draaiing van interne componenten uit om optimale signaalintegriteit en gegevenstransmissieprestaties te garanderen.
2. Loden:Gebruik geavanceerde soldeertechnieken voor veilige en betrouwbare verbindingen.
3. Plastic behuizing assemblage:Verzamel de plastic behuizing met behulp van hoogwaardig thermoplastisch materiaal, dat duurzaamheid en naleving van veiligheidsnormen garandeert.
4Verzameling (LED):Integratie van LED-componenten in RJ45-connectoren om visuele indicatie te bieden en de gebruikerservaring te verbeteren.
5. Scheer-LED-pin:Trim en scheer LED-pinnen volgens de vereiste specificaties om de precisie te behouden.
6Hipotest:Uitvoeren van hoog potentieel (Hipot) testen om isolatie en elektrische veiligheid te controleren.
7- Laserprinter:Etiketten afdrukken met behulp van laserdruktechnologie om productinformatie en traceerbaarheid te bieden.
8Metalen schelpen:De metalen behuizing is nauwkeurig samengesteld, zodat de elektromagnetische compatibiliteit en afscherming voldoen aan de industriële specificaties.
9Eindinspectie:Een uitgebreide eindinspectie uitvoeren om de kwaliteit van het product en de naleving van de ontwerp- en prestatienormen te beoordelen.
10- PIN-trim:Trim connectorpinnen naar de exacte specificaties voor perfecte compatibiliteit.
11Geïntegreerde testen:Integratietests worden uitgevoerd om de algemene functionaliteit en prestaties van RJ45-connectoren met één poort te evalueren voordat ze worden verpakt.
