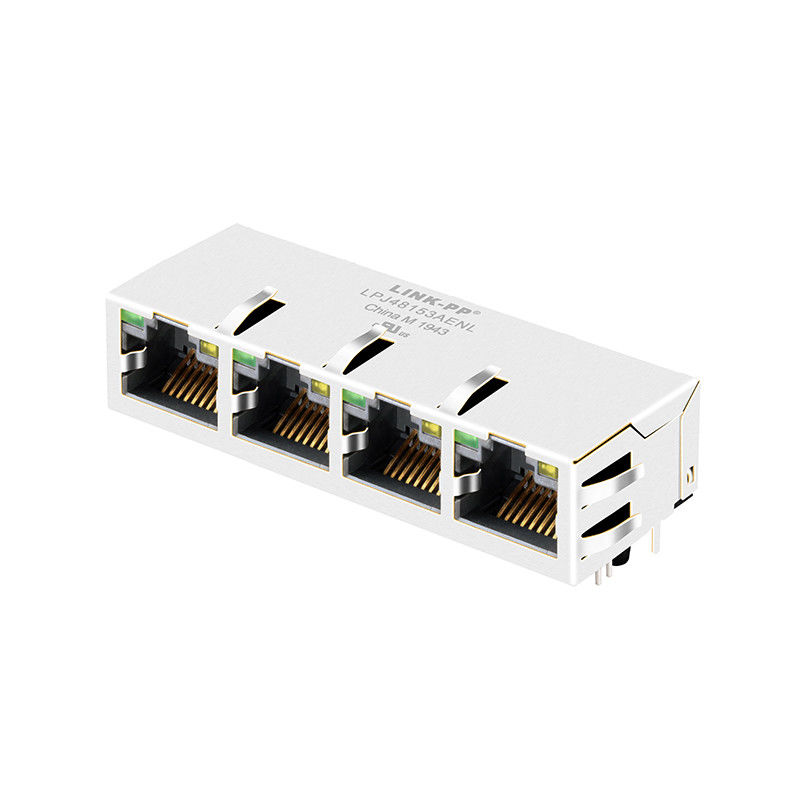

4 PoE-poort RJ45-connector Magjack 10/100Base-T Bob Smith Terminatie

1*4 RJ45 connector met 10/100 basis-TX geïntegreerde magnetische voor PoE-toepassing

Snelle details van 100Base T RJ45 Magjack PoE:

• Type aansluiting:RJ.45 Meervoudige poortconnectoren
• Modulair aansluit- en aansluitinterface type:RJ45
• Connector & Contact eindigt op:Printplaat
• Georiënteerd sluiten:Standaard - Opsloten
• Configuratie van meerdere poorten:Ganged
• Portmatrixconfiguratie:1x4
• Contactdichtheid van de connector:Standaard
• PCB-montage-orientatie:Rechte hoek
• EMI-tabbs: Met
• Type statusindicator:LED's
• Dat klopt.LED kleur:Geel
• LinksLED kleur:Groen
• Housingmateriaal:Thermoplastische PA66+30%G.F.UL94V-0
• Contactmateriaal:FosforbronsC5210R-EH Dikte = 0,35 mm
• Pins:met een gewicht van niet meer dan 10 kgC2680R-H Dikte = 0,35 mm
• Schild:SUS S201-1/2HDikte = 0,2 mm
• Contactplating:Goud6 micro-inch min. In het contactgebied.

Elektrische specificaties @25°C:

Wat zijn Bob Smith terminals?


Bob Smith-terminals, ook wel bekend als Bob Smith-terminalnetwerken, zijn een technologie die wordt gebruikt in Ethernet-poorten.Deze technologie verbetert de prestaties van Ethernet-interfaces door gebruik te maken van weerstanden en condensatoren om common-mode-impedancematching te biedenDit helpt om elektromagnetische interferentie (EMI) te verminderen en de signaalintegrititeit te verbeteren.met een vermogen van meer dan 50 W,De weerstanden worden doorgaans in serie geplaatst met elke differentiaalsignaallijn, en de condensator wordt gebruikt voor het filteren van ruis in de gemeenschappelijke modus.Het doel van deze beëindigingstechniek is om de common-mode-impedantie van de transmissielijn te matchen, wat helpt bij het minimaliseren van reflecties en het handhaven van de signaalintegriteit.

Toepassingen van RJ45 Ethernet MagJack:

1Industriële Ethernet-switches:gebruikt in industriële omgevingen om betrouwbare, snelle 10/100Base-T-gegevenscommunicatie te vergemakkelijken.
2Snelle Ethernet-switch:Ondersteunt efficiënte gegevensoverdracht met Fast Ethernet technologie.
3Schakelaar van laag vier:gebruikt voor gegevensverwerking op de transportlaag van het OSI-model.
4. LAN-switch (Local Area Network Switch):Efficiënte gegevensuitwisseling tussen lokale netwerkcommunicatieapparaten.
5. WAN-switch (wide area network switch):wordt gebruikt voor het controleren van het gegevensverkeer tussen breedverbindingen op verschillende locaties.
6. ATM-schakelaar (asynchrone overdrachtsmodusschakelaar):gegevens verzendt in overeenstemming met het ATM-netwerkprotocol.
7. FDDI-switch (Fiber Distributed Data Interface):wordt gebruikt in netwerkswitches die gebruikmaken van glasvezeltechnologie om gegevens over te brengen.
8. Token Ring Schakelaars:Ondersteunt token ring netwerktopologie, die een deterministische methode voor gegevenstoegang in het netwerk biedt.
9Beveiligingsgateway:Fungeert als beveiligingsgateway voor het gegevensverkeer en beschermt het netwerk.
10 Multimedia gateway:Het netwerk realiseert de integratie van multimedia-diensten in het netwerk en ondersteunt de overdracht van verschillende soorten gegevens.


4 Port RJ45-connector gegevensblad:

LPJ48153AENL.pdf
