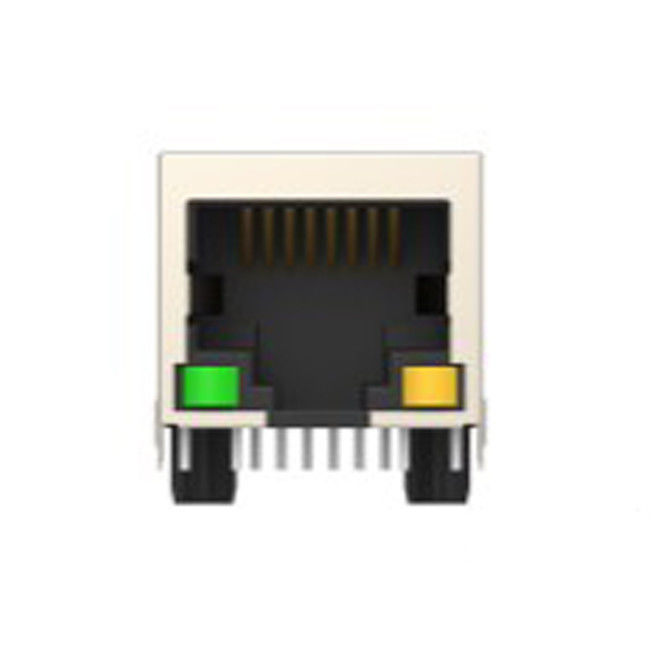

6-2337992-8 Ethernet-aansluitingen met geïntegreerde magneten en POE

kenmerken van 6-2337992-8 Ethernet-aansluitingen:

• Productsoort: RJ45 met geïntegreerde magneten
• Ondersteuning van 260°C-reflowsoldeerprocessen om de productie te vereenvoudigen zonder extra processtappen
• Vermindering van elektrische problemen en corrosie door dikkere bekleding
• Geschikt voor industriële toepassingen: -40°C tot +85°C
• Compact ontwerp op PCB met geïntegreerde magneten
• Afstandsstroomvoorziening ondersteund door 802.3at PoE
• Verbeterde EMI met 3-draad knikker
• Platingdikte 0,76 μm [30 μm] Goud meer dan 1,27 μm [50 μm] Nikkel

6-2337992-8 Parameters:

Productsoort:
• Modulair aansluit- en aansluitinterface type: RJ45 met geïntegreerde magneten
• Modulaire aansluitingen en aansluitingen Producten: RJ-type aansluitingen en aansluitingen
• Modulaire verbindingsvorm: Jack
• Aardingsopties: PCB-aarding
• Verbindings- en contactpunten: Printplaat

Elektrisch
• 10/100 Mbps Ethernet, 1 Gbps
• Dielectric met een gelijkstroomvermogen van 2250 V
• Ondersteunt spanning of stroommodus
toepassingen
• Drie-draad verstikker

Materialen
• Platingdikte 0,76 μm
Goud van meer dan 1,27 μm [50 μ inch] Nikkel
• Hoogwaardige LCP
• UL94-V0
• 260°C herstelmogelijkheid
• Vochtgevoeligheid (MSL) 1

Contactgegevens
• PCB-contactbeëindigingsoppervlakte: tin
• Contactonderlaagmateriaal: nikkel
• PCB-contactbeëindigingsgebied Plaatmateriaal Afwerking: Mat
• Contactparingsplaat: goud
• Contactbasismateriaal: koperlegering
• Dikte van het plaatmateriaal voor het contactparingsgebied: .76 μm [ 30 μin ]

Mechanische
• -40°C tot +85°C
• Min. 750 paringscycli
• Er zijn verschillende opstellingen beschikbaar

Toepassingen van RJ45 met geïntegreerde magneten:

industriële schakelaars en routers:ondersteuning van gegevenscommunicatie en -controle in industriële productieomgevingen.

Programmabele logische regelaars (PLC's): 6-2337992-8 RJ45-connectoren maken naadloze gegevensoverdracht en besturingssignalen mogelijk tussen PLC's en andere in het netwerk aangesloten apparaten.

industriële sensoren en actuatoren:een betrouwbare communicatie tussen sensoren, actuatoren en centrale besturingssystemen te waarborgen.

geautomatiseerde productiesystemen:het optimaliseren van productieprocessen en het minimaliseren van stilstandstijden.

Test- en meetapparatuur:de gegevensoverdracht en de functionaliteit van de afstandsbediening te vergemakkelijken.

Verpakking en verzendgegevens:

Verpakking: 50
Verpakkingsmethode: bak

De aansluitingen zijn zorgvuldig in de bakken geplaatst en bevestigd om schade tijdens transport en hantering te voorkomen.

De verpakking in de bak zorgt voor een gemakkelijke opslag en een gemakkelijke toegang tot de aansluitingen wanneer deze nodig zijn voor installatie of montage.
Alle verpakkingsmaterialen zijn ontworpen om te voldoen aan de industriestandaarden voor duurzaamheid en bescherming.
Er is een duidelijke etikettering en productinformatie op de verpakking voor snelle identificatie en referentie.
