Multi-poort en Single-poort RJ45 Connectoren - Een Technische Gids voor Engineering en Inkoop

Inleiding

Voor netwerkinstallaties met hoge betrouwbaarheid—switches, embedded boards, industriële routers—heeft de keuze tussen single-port en multi-port RJ45-connectoren direct invloed op de ontwerpdichtheid, BOM-eenvoud, EMI-prestaties en PoE-mogelijkheden. LINK-PP biedt beide categorieën met geavanceerde keuzes voor snelheid, magnetische integratie, afscherming en thermische duurzaamheid.

1. Single-Port RJ45 Connectoren

Gebruiksscenario & Ontwerp Integratie

Single-port (1×1) RJ45 Modjacks/Magjacks zijn geschikt voor toepassingen met geïsoleerde Ethernet-poorten—bijvoorbeeld ontwikkelingsborden, gateways en single-channel apparaten. Het portfolio van LINK-PP omvat 10/100Base-T, 1000Base-T en opkomende 2.5G–10GBase-T ratings

Algemene Kenmerken:

• 8P8C-ontwerp, tab-up/down, THT of SMT
• Optionele afscherming, LED-activiteitsindicatoren, Auto-MDIX
• Industriële bedrijfstemperatuurbereik tot +85 °C of hoger
• Sterke isolatie, betrouwbaar signaal via ingebouwde magnetics

​

2. Multi-Port RJ45 Connectoren

Poortconfiguraties & Dichtheid

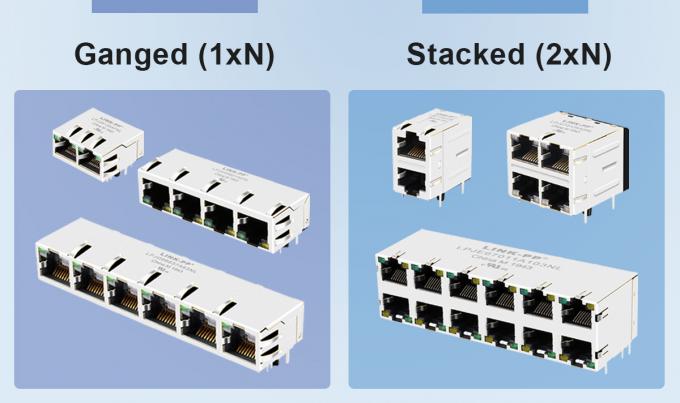

De multi-port arrays van LINK-PP omvatten single-row (1×2,1×3,1×4, 1×6, 1×8) en gestapelde dual-row (2×1, 2×2, 2×4, 2×6, 2×8) opties—ondersteuning van maximaal 16 Ethernet-poorten in een compacte footprint

Ontwerpgids & Brede Specificaties

Volgens de ontwerpgids van LINK-PP:

• Ondersteunt snelheden tot 10GBase-T en HDBase-T
• Beschikbare PoE-opties: non-PoE, PoE, PoE+, PoE++, 2-paar of 4-paar
• Montagetypes: through-hole, SMT, pin-in-paste, press-fit
• Afscherming en LED optioneel per ontwerpbehoefte
• Bedrijfstemperatuurklassen: 0 °C/+70 °C, –40 °C/+85 °C, –55 °C/+105 °C

3. Vergelijkingstabel: Single-Port vs. Multi-Port

4. Ontwerp- & Inkoopoverwegingen

• Snelheidsondersteuning: Kies op basis van de vereiste Ethernet-klasse (bijv. 10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T)
• PoE-vereisten: Ondersteuning Non-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoE voldoen aan IEEE 802.3af/at-standaarden
• Thermische & Milieuspecificaties: Voor industriële boards, selecteer onderdelen die zijn geclassificeerd tot –40 °C of lager.
• EMI-beheer: Afgeschermde modules worden aanbevolen bij gebruik van snelle verbindingen of in lawaaierige omgevingen.
• Montagestijl & Lay-out: THT vs SMT vs THR, tab-down/up, vergrendelingsstijlen, board retention posts—optimaliseer voor PCB-assemblageflow en mechanische stabiliteit.
• Naleving en Betrouwbaarheid: Alle RJ45-connectoren ondersteunen RoHS-, UL-, ISO-certificeringen voor betrouwbare implementatie.

Conclusie

Voor projectleiders en inkoopengineers die chip-to-board netwerkintegratie plannen:

1. Gebruik single-port RJ45-connectoren wanneer individuele poorten, flexibele lay-out en hoge thermische tolerantie prioriteit hebben.
2. Kies multi-port RJ45-modules voor high-density ontwerpen en gestroomlijnde assemblage—vooral in switches, routers of multi-port embedded systemen.
3. Evalueer snelheid, PoE-ondersteuning, afscherming, LED-configuratie, board footprint en milieuklassen bij het selecteren van componenten.
4. Het productportfolio van LINK-PP is zeer geschikt voor professionele toepassingen met geverifieerde datasheets en compliance-certificeringen

Als u op maat gemaakte modelvergelijkingen of BOM-geoptimaliseerde aanbevelingen voor onderdeelselectie nodig heeft, helpen we u graag verder.
