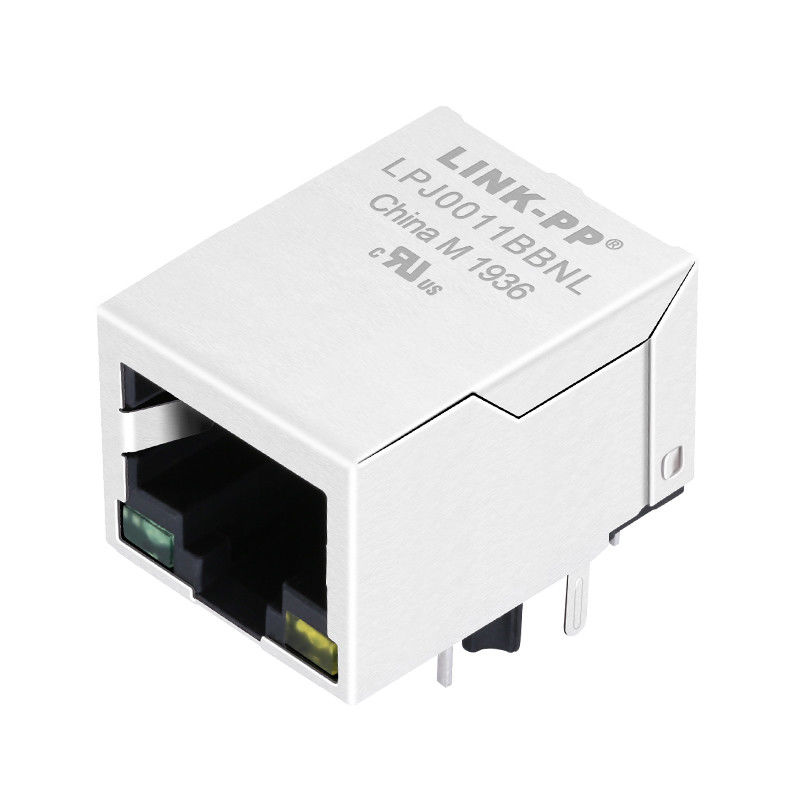

Geïntegreerde 10/100 basis T Ethernet Lan RJ 45 Connector JKM-0009NL LPJ0011BBNL

JKM-0009NL LPJ0011BBNL Single Port RJ45 Modulaire aansluiting met 10/100 Base-T geïntegreerde magneten

Belangrijkste kenmerken vanLPJ0011BBNLRJ45 Jack:

• 1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Fast Ethernet

• Transformer RJ45 8P8C pin geïntegreerde magnetische connector

• Cross Equivalent JKM-0009NL Pin to Pin vervangen kosteneffectief

• Ontworpen voor industriële toepassingen, voldoet aan de specificatie IEEE802.3

• 350 μH minimum OCL met 8mA gelijkstroom biasstroom

• Temperatuur varieert van 0°C tot 70°C

Specificaties van RJ45 door het gat aansluiting:

LPJ0011BBNL RJ45 verbindingsdatasheet:

LPJ0011BBNL.pdf

Materialspecificatie van 10/100basis T RJ45 magnetics:

Schildmateriaal: Messing

Schild Afwerking: 20-40m inches Nickel meer dan 10-20m inches Messing
Contactmateriaal: fosforbrons
Contactplaatingsgebied: onderplaat van nikkel en selectief goudplaat van 15 μ inch
Contactoplosgebied: tinmatte afwerking
Housingmateriaal: thermoplastisch
Specificatie van de behuizing: UL 94 V-0
MSL rating: 1

JKM-0009NL Pulse Jack Rj45 Testkwalificatie

1- Koppelkracht.(MAX): 5 pond / 2,268 kg.
2Onverwante Kracht.5 pond / 2,268 kilo.
3. Duurzaamheid: 750 Invoegingen
4Sluit aan op Jack Retention.20 pond / 9,075 kilo.

Toelichting op de aanvraag:

1Het is raadzaam om de grondvlakken te laageren.
2. Gebruik van BST (75Ω weerstanden en hoogspanningsdop aan het chassis)
Het is raadzaam om de CT's aan de kabelzijde te beëindigen voor de beste EMI-prestaties (in de meeste connectoroplossingen opgenomen).
3. Houd de signaalsporen van PHY naar de connector/discrete module zo kort mogelijk.
4. Volg de aanvraagnota's van de PHY-fabrikant voor verdere lay-out.
