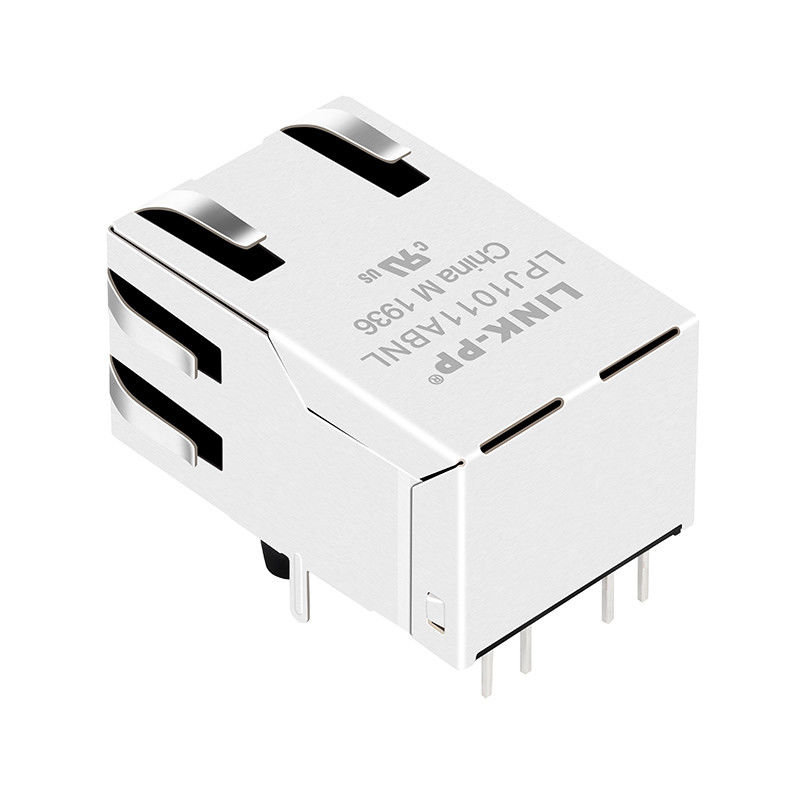

1x1 Tab-UP Pulse Jack RJ45 LED Connector AutoMDIX 100 Base TX

J1011F21PNL Single Port RJ45 Connector 10 /100 Base Magnetics Jacks

Beschrijving van de magnetische RJ45-aansluiting:

Kenmerken en voordelen:

J1011F21PNL1x1 Tab-UP RJ45 connectorDeze connector kan worden gebruikt in ADSL-modems, LAN-on-Motherboard-opstellingen, hubs en switches, enz.

• MetGeïntegreerde magnetenvoor verbeterde prestaties.
• LED optioneeleen visuele indicatie bieden.
• OntmoetIEEE 802.3specificatie
• 350 uHminimale OCL met een biasstroom van 8 mA voor een optimale prestatie.
• Beschermd met EMI-vingersvoor maximale EMI-onderdrukking, waardoor de signaalintegriteit wordt verbeterd.
• Zijdelingse toegangPCB-montage voor een gemakkelijke installatie.
• Rechthoekigde montage zorgt voor de veelzijdigheid van de installatie.
• Door het gatmontage-type die het soldeerproces vergemakkelijkt.
• StandaardVergrendelingOriëntatie voor veilige verbindingen.
• MetAutoMDIXfunctie voor vereenvoudigde kabelverbindingen.
• Geschikt voor CAT 5 & 6 UTP-kabel of betere, waardoor veelzijdige compatibiliteit wordt gewaarborgd.
• RoHS piekgolftemperatuur van260°C.

Testnota's (25±5°C):

1. TR: ((100KHZ, 0,1 V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%

2. LX: (100KHz,100mV, 8mA, DC Bias)
PINS: (P1,P2),(P7,P8) = 350uH MIN
3HIPOT:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC VIR 60 SECONDEN
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC VIR 60 SECONDEN
4Verlies van invoeging:
-1,0 dB MAX @ 1,0 MHz tot 65 MHz
5- Terugkeerverlies:
-20dB MIN @ 1MHz tot 10MHz
-16dB MIN @ 10MHz tot 30MHz
-12dB MIN @ 30MHz tot 60MHz
-10dB MIN @ 60MHz tot 100MHz
6- Ik heb het over een man.
-40dB MIN @1MHz tot 30MHz
-35dB MIN @30MHz tot 60MHz
-30dB MIN @60MHz tot 100MHz
7. Verwerping van een gemeenschappelijke procedure:
-30dB MIN @1MHz tot 50MHz
-20dB MIN @50MHz tot 150MHz
8. BEDRIJFINGSTEMPERATUUR: 0°C~70°C.
