Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJG16314A4NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.05-$1.28
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Toepassing: |
PCB's |
Type: |
RJ45 gebruikt in PCB |
Geslacht: |
vrouwtjes |
Hallo-pot: |
1500V gelijkstroom |
Fase: |
Alleenstaande |
Rolstructuur: |
Toroidal |
Toepassing: |
PCB's |
Type: |
RJ45 gebruikt in PCB |
Geslacht: |
vrouwtjes |
Hallo-pot: |
1500V gelijkstroom |
Fase: |
Alleenstaande |
Rolstructuur: |
Toroidal |
|
|

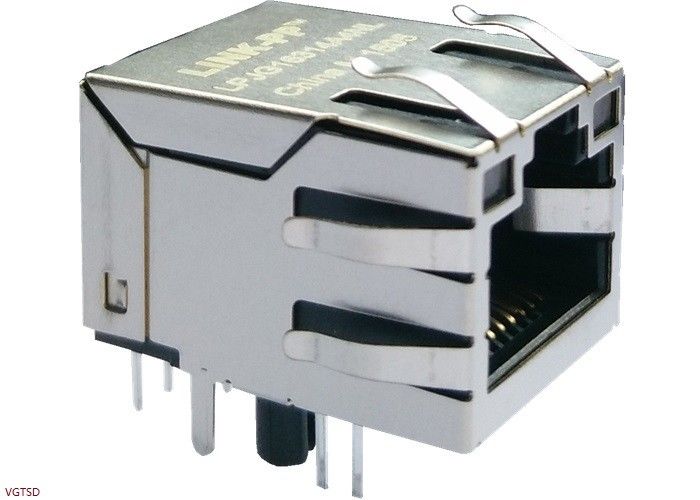

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 connector met geïntegreerde magneten |
|
2) THT-montagetype |
|
|
3) 350uH Min OCL @ 100KHz,0.1Vrms,8mADC BIAS |
|
|
4) Voldoet aan de IEEE 802.3-specificatie |
|
|
5) Temperatuurbereik 0°C tot 70°C |
|
|
6) Impedantie: 100 ohm |
|
|
Toepassing |
×DSL-modems |
|
Ingebedde pc's |
|
|
LAN-toepassingen |
|
|
Hub, Router, Schakelaars |
|
|
AVR, DVR |
|
|
Elektrische kenmerken |
|
|
Beschermd |
- Jawel. |
|
Beëindigingskenmerken |
|
|
EMI Finger |
Met |
|
Beëindigingsmethode |
Soldeer |
|
Lichaamskenmerken |
|
|
LED's |
Met |
|
Georiënteerd vergrendelen |
Tape UP |
|
PCB-staartlengte |
3.5±0,5 mm |
|
Hoogte boven het bord |
Facultatief |
|
Contactgegevens |
|
|
Vooraf geladen |
- Jawel. |
|
Type contactbeëindiging |
Door het gat |
|
Industriestandaarden |
|
|
Loodvrij soldeerproces |
met een vermogen van niet meer dan 300 W |
|
RoHS-naleving |
RoHS-conform |
|
Voorwaarden voor gebruik |
|
|
Van toepassing op: |
Printplaat |
|
Milieuomstandigheden |
Kantoor / Ruimtes |
|
Operatietemperatuur ((°c) |
0°C tot 70°C |
|
Andere kenmerken |
|
|
Statusindicator |
LED's |
|
Links LED-kleur |
GROEN&GELD |
|
Rechter LED-kleur |
GROEN&GELD |
|
Afzonderlijke loodhoeveelheid |
8 |
|
Datasheets |
1Impedantie: 100 ohm
2. OCL: 350uH Min @100KHz,0.1Vrms,8mADC BIAS
3- De omwentelingsratio:1
4Invoegverlies: 0,5-100 MHz: -1,1 dB max.
5. Terugkeerverlies (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6. Crosstalk (dB Min):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7. Common Mode Rejection Ratio: 0,5-100MHz: -30 dB Min
8Isolatiespanning: 1500 Vrms min.
1. Ontworpen om toepassingen te ondersteunen, zoals SOHO ((ADSL-modems), LAN-on-Motherboard ((LOM), hubs en switches.
2Voldoet aan IEEE 802.3 specificatie
3. Verbindingsmaterialen:
Housing: thermoplastische PBT+30%G.F UL94V-0
Contact: Fosforbrons C5210R-EH Dikte = 0,35 mm
Pins: Messing C2680R-H Dikte = 0,35 mm f
Schild: SUS 201-1/2H Dikte = 0,2 mm
Contactplaat: goud 6 micro-inch min. in het contactgebied.
4- Temperatuur van het soldeerpunt: max. 255°C, max. 5 sec.
